Bộ Sưu Tập Bản Vẽ CAD Nhà Vệ Sinh Gia Đình Chuẩn Kết Cấu 2026: Download Miễn Phí, Chi Tiết Từng M²

Khi bước vào năm 2026, xu hướng thiết kế nhà ở tại Việt Nam đang chuyển dịch mạnh mẽ sang sự tối ưu hóa không gian, tính thẩm mỹ hiện đại và công nghệ xây dựng thông minh. Trong đó, bản vẽ CAD nhà vệ sinh gia đình đóng vai trò là “xương sống” kỹ thuật, quyết định trực tiếp đến chất lượng thi công, khả năng chống thấm, hệ thống thoát nước và sự tiện nghi hàng ngày của gia chủ. Một bộ bản vẽ chuẩn kỹ thuật không chỉ giúp chủ đầu tư nắm vững tiến độ, ngân sách mà còn là căn cứ pháp lý để yêu cầu đơn vị thi công thực hiện đúng quy trình, tránh phát sinh chi phí sửa chữa tốn kém sau này.

Bài viết này sẽ tổng hợp đầy đủ nhất các kiến thức chuyên môn, phân loại bản vẽ, tiêu chuẩn kỹ thuật cập nhật năm 2026, cùng kho tài liệu download miễn phí để bạn tự tin triển khai dự án nhà vệ sinh hoàn hảo.

1. Tại Sao Bản Vẽ CAD Nhà Vệ Sinh Là “Bắt Buộc” Thay Vì “Tham Khảo” Năm 2026?

Nhiều gia chủ vẫn lầm tưởng nhà vệ sinh diện tích nhỏ (3-5m²) chỉ cần vẽ phác thảo tay hoặc nhờ thợ “tự sáng tạo” trên thực tế. Đây là tư duy đã lỗi thời và rủi ro cực cao trong bối cảnh vật liệu, thiết bị vệ sinh năm 2026 ngày càng đa dạng, phức tạp (bồn cầu thông minh, vòi sen cảm ứng, hệ thống sưởi khô, gương LED…).

1.1. Kiểm Soát Chặt Chẽ Hệ Thống MEP (Điện – Nước – Thoát Khí)

Nhà vệ sinh là nơi tập trung mật độ đường ống nước sạch, nước thải, đường điện, hệ thống thoát hơi lớn nhất trên m² sàn nhà.

• Bản vẽ CAD bố trí MEP giúp xác định chính xác: Điểm lấy nước nóng/lạnh cho vòi rửa tay, bồn cầu, vòi sen; Đường thoát nước bồn cầu (Ø100/Ø110) có độ dốc chuẩn 2-3%; Vị trí hòm ga, hòm kiểm tra; Điểm cấp điện cho máy sưởi, gương chống曇, đèn LED, ổ cắm chống nước (IP44/IP65).
• Nếu thiếu bản vẽ này, việc “đâm sai ống”, “đè đường điện”, “thiếu điểm nước” khi đã hoàn thiện gạch men là thảm họa tài chính.

1.2. Tối Ưu Hóa Không Gian & Nhân Tố (Ergonomics)

Năm 2026, tiêu chuẩn “vừa chỗ” không còn đủ. Bản vẽ CAD bố trí mặt bằng (Layout) phải tuân thủ các khoảng cách nhân tố an toàn:

• Khoảng cách trung tâm bồn cầu đến tường bên: ≥ 375mm (tối thiểu 350mm).
• Khoảng cách trước mặt bồn cầu: ≥ 600mm (tối ưu 700-750mm).
• Chiều cao lắp bồn rửa tay: 800-850mm từ mặt sàn hoàn thiện.
• Khoảng cách giữa hai vật liệu (bồn cầu – bồn rửa, bồn rửa – tủ gương): ≥ 200mm.
• Vùng xoay người khuyết tật (nếu có): Ø1500mm.

1.3. Giải Pháp Chống Thấm Chuẩn Kỹ Thuật (QCVN 04:2023/BXD & TCVN 4405:2018)

Chống thấm không chỉ là bôi keo. Bản vẽ CAD chi tiết节点 (Node details) năm 2026 phải thể hiện rõ:

• Lớp chống thấm chính (Chống thấm bê tông, keo hai thành phần, keo Polyurea/PU…).
• Lớp bảo vệ chống thấm (Mortar mác, keo dán gạch có chất phụ gia).
• Chi tiết nút góc tường – sàn, khe hở ống thoát, khe nối tường – trần.
• Chiều cao bôi chống thấm tường: Tối thiểu 1.8m (khu vực khô), lên tới trần (khu vực ướt/bồn tắm).
• Thử nước 24h-48h trước khi đắp bảo vệ/gạch men.

1.4. Cơ Sở Pháp Lý & Quản Lý Chất Lượng (QC/QA)

• Hợp đồng thi công phải đính kèm bộ bản vẽ CAD đã duyệt.
• Là căn cứ để giám sát (Owner/Supervisor) kiểm tra: Kích thước, cấp độ, vật liệu, quy trình.
• Tránh tranh chấp “thợ nói khác, chủ nghe khác” khi nghiệm thu.

2. Cấu Trúc Bộ Bản Vẽ CAD Nhà Vệ Sinh Gia Đình Chuẩn Năm 2026

Có thể bạn quan tâm: Bản Vẽ Nhà Cấp 4 Giá 100 Triệu Năm 2026: Chi Tiết Chi Phí, Mẫu Nhà Đẹp, Quy Trình Và Lưu Ý Quan Trọng Khi Xây Dựng

Một bộ bản vẽ hoàn chỉnh (Construction Drawing Set) cho một phòng vệ sinh gia đình tiêu chuẩn hiện nay phải bao gồm các tờ sau (được xuất ra định dạng .DWG, .PDF, có khung tên, tỷ lệ, ký hiệu chuẩn TCVN 4506:2012):

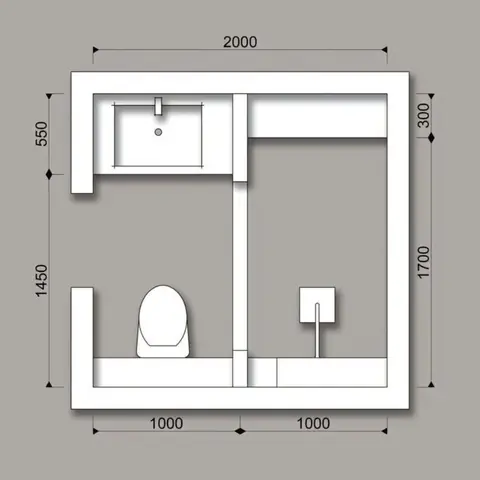

2.1. Tờ 1: Mặt Bằng Bố Trí Tổng Thể (General Layout Plan) – Tỷ lệ 1:50 hoặc 1:20

• Kích thước tổng thể phòng vệ sinh (B x D x H).
• Vị trí cửa ra vào (kích thước khổ cửa, chiều mở cửa – khuyến nghị mở ra ngoài hoặc trượt).
• Bố trí vị trí các thiết bị: Bồn cầu, bồn rửa tay, bồn tắm/buồng tắm, tủ gương, giá treo khăn, bồn cầu treo tường (nếu có).
• Kích thước kiểm soát khoảng cách giữa các thiết bị và tường.
• Chỉ hướng mở cửa, hướng thoát nước sàn (điểm thấp nhất).
• Vị trí các điểm điện, nước, gas (nếu có) trên mặt bằng.

2.2. Tờ 2: Mặt Bằng Sàn & Hệ Thống Thoát Nước (Floor Plan & Drainage) – Tỷ lệ 1:20

• Hệ thống勾 độ (Slope): Chỉ rõ hướng dốc sàn (i = 2-3%) về hướng hố ga/hố hút.
• Vị trí hố ga (Floor Drain): Kích thước khổ hố ga (thường 100×100, 150×150, 200x200mm), loại nắp (inox 304, gang, nhựa ABS).
• Đường ống thoát bồn cầu: Vẽ rõ ống Ø100/Ø110, độ dốc, góc cong (45°, 87.5°), vị trí hòm ga/hòm kiểm tra (nếu ống chạy dài hoặc cong nhiều).
• Đường ống thoát bồn rửa, bồn tắm: Ø50/Ø75, có bồng hơi (P-trap/S-trap) ngăn mùi.
• Mốc cao độ (Elevation): Cao độ mặt sàn hoàn thiện (F.F.L), cao độ mặt bê tông thô (S.L), cao độ đáy hố ga.

2.3. Tờ 3: Mặt Bằng Trần & Hệ Thống Điện – Ánh Sáng (Ceiling Plan & Electrical) – Tỷ lệ 1:20

• Kiểu trần: Trần thạch cao (gia cố khung thép), trần nhôm/Composite, trần PVC, hoặc trần bê tông sơn.
• Kích thước khổ trần, độ xuống trần (thường 100-200mm so với dầm/trần bê tông để lắp ống gió, đèn).
• Bố trí đèn: Đèn chính (Downlight LED IP65), đèn gương (LED strip/Tube IP44), đèn décor/niche.
• Vị trí quạt hút (Exhaust fan): Dòng gió tính toán theo thể tích phòng (thường 8-10 lần thể tích/giờ), đường ống dẫn ra ngoài (Ø100/Ø150), van một chiều.
• Vị trí ổ cắm: Ổ cắm máy giặt/sấy (nếu có), ổ cắm bồn cầu thông minh, ổ cắm sạc râu/솔 nha khoa (đặt cao, xa nguồn nước, có nắp che IP44).
• Vị trí công tắc: Công tắc đèn, công tắc quạt hút (đặt ngoài cửa hoặc trong phòng vị trí khô), cảm ứng chuyển động (Motion sensor) – xu hướng 2026.

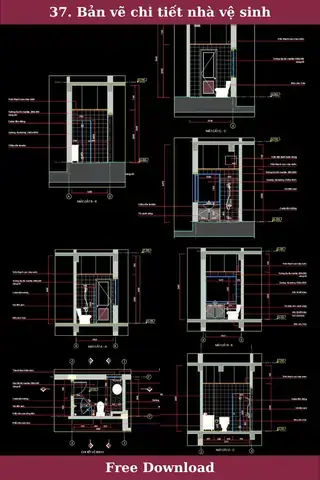

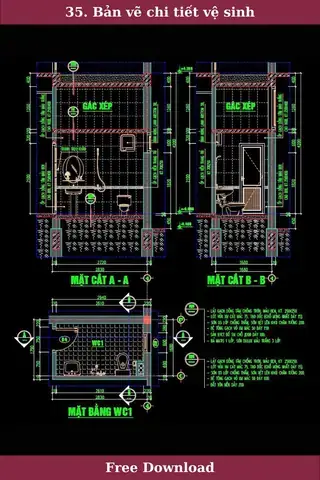

2.4. Tờ 4: Các Mặt Cắt Ngang & Dọc (Cross & Longitudinal Sections) – Tỷ lệ 1:20

• Thể hiện rõ cấu trúc lớp sàn: Bê tông thô -> Lớp tạo độ dốc (Cát xi măng/Bê tông nhẹ) -> Lớp chống thấm -> Lớp bảo vệ -> Keo dán gạch -> Gạch men.
• Chiều cao các lớp so với mốc ±0.00.
• Chi tiết nối tường – sàn, tường – trần.
• Vị trí lắp đặt thiết bị trên tường (bồn rửa treo, bồn cầu treo tường, tủ gương, vòi sen) với kích thước chính xác từ mặt sàn hoàn thiện (FFL).

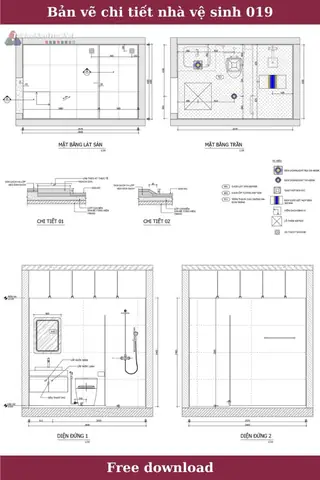

2.5. Tờ 5: Triển Khai Tường (Wall Elevation/Unfolding) – Tỷ lệ 1:20

• 4 mặt tường (A, B, C, D) được “triển” ra phẳng.
• Vẽ rõ: Kích thước tường, vị trí cửa sổ (nếu có), vị trí khe hở ống nước/điện.
• Bố trí gạch men (Tile Layout): Đây là tờ quan trọng nhất cho thẩm mỹ.
  • Chỉ rõ kích thước gạch (600×600, 600×1200, 800×800, 300×600, 1200×2400… – size lớn trending 2026).
  • Cách đắp: Ngang, dọc, xoay 45°, kim cương, phối gạch vân đá (Bookmatch/Endmatch).
  • Vị trí bắt đầu đắp (căn giữa cửa, căn giữa bồn rửa, căn góc) để tránh miếng gạch quá nhỏ (< 1/3 kích thước gạch) ở góc tường.
  • Vị trí viền đẹp (Listello), gạch trang trí, niche tường (khe để đồ gội đầu).
• Vị trí lắp vòi nước, vòi sen, giá treo, gương, tủ gương trên mặt tường.

2.6. Tờ 6: Chi Tiết Kỹ Thuật (Construction Details) – Tỷ lệ 1:10, 1:5, 1:2

Đây là “linh hồn” của bộ bản vẽ, quyết định chất lượng thi công:

• Chi tiết chống thấm nút góc sàn – tường: Lớp keo đàn hồi, dải vải vải thủy tinh/khổ giấy keo, bo tròn góc (R=10-20mm).
• Chi tiết hố ga sàn: Cách lắp khung hố ga, nối ống thoát, chống thấm quanh ống, dốc sàn về hố ga.
• Chi tiết niche tường: Khung thép/Inox, chống thấm đáy niche, cách đắp gạch bo góc/bo tròn.
• Chi tiết bồn cầu treo tường (Wall-hung WC): Khung treo inox (Geberit, Grohe, Vitra, hoặc hàng Việt Nam chất lượng cao), ống thoát ẩn tường, vách chắn (thạch cao chống nước 12mm x 2 lớp hoặc gạch xây 100mm), nút bấm flushing.
• Chi tiết bồn rửa treo tường/đặt bàn: Cách neo treo (bù lông M10/M12, keo AB, neo hóa học), ống cấp/tha ẩn tường hoặc露外.
• Chi tiết khe co giãn (Expansion joint): Nếu phòng vệ sinh diện tích lớn (> 6m chiều) hoặc nối với phòng khác.
• Chi tiết lắp kính cường lực/buồng tắm: Khung định vị, silicon chống nấm, nắp chắn nước đáy.

2.7. Tờ 7: Bảng Thống Kê Vật Liệu & Thiết Bị (BOQ – Bill of Quantities)

• Danh mục vật liệu chủ yếu: Gạch men (loại, size, mã màu, hãng), Keo dán gạch (loại chịu lực, chống thấm, linh hoạt), Keo chống thấm (hãng, loại), Vật liệu tạo độ dốc, Ống nước (PV-C, PP-R, PE-Xa, Inox), Phụ kiện ống, Thiết bị vệ sinh (Model, hãng, số lượng), Đèn, Quạt, Phụ kiện treo.
• Khối lượng ước tính (m² gạch, m² chống thấm, m ống, cái thiết bị…).

3. Phân Loại Bản Vẽ CAD Theo Kiểu Dáng & Diện Tích Phổ Biến Năm 2026

Tùy vào diện tích đất, số tầng, số thành viên gia đình và ngân sách, bạn cần chọn bộ bản vẽ phù hợp:

3.1. Nhà Vệ Sinh Kết Hợp (WC + Lavabo + Shower) – Diện Tích 3.5m² – 5.0m² (Phổ Biến Nhất)

• Kích thước điển hình: 1.8m x 2.2m (3.96m²), 2.0m x 2.5m (5.0m²), 1.5m x 2.5m (3.75m² – hình chữ nhật hẹp).
• Bố trí tối ưu 2026:
  • Layout chữ L: Bồn cầu góc trong, bồn rửa đối diện cửa, buồng tắm góc còn lại. Tận dụng góc tường cho niche.
  • Layout song song: Bồn cầu và bồn rửa một bên, buồng tắm bên kia (phòng rộng > 2m).
  • Layout bồn tắm: Thay buồng tắm bằng bồn tắm độc lập (Freestanding) hoặc bồn tắm gác (Drop-in) nếu diện tích > 5m².
• Yêu cầu bản vẽ: Chi tiết ngăn cách khô/ướt (kính cường lực 8-10mm, cửa trượt/cửa quay), xử lý nước văng ra khỏi vùng tắm.

3.2. Nhà Vệ Sinh Tách Biệt (Dry/Wet Separation) – Diện Tích > 6m² (Biệt Thự, Chung Cư Cao Cấp)

Có thể bạn quan tâm: Top 10+ Bảng Vẽ Nhà Cấp 4 Có Gác Lửng Đẹp, Tiện Năng Nhất Năm 2026 – Mẫu Mới, Chi Phí & Lưu Ý Thi Công

• Khu vực khô (Dry zone): Lavabo, gương, tủ, WC (có thể tách riêng phòng WC nhỏ).
• Khu vực ướt (Wet zone): Buồng tắm, bồn tắm, vòi sen.
• Bản vẽ phức tạp: 2 hệ thống cửa, 2 hệ thống thông gió/điều hòa riêng, sàn hai mức (sàn khu vực ướt thấp hơn khu vực khô 20-30mm để chặn nước), hệ thống sưởi sàn (Underfloor heating) – xu hướng mạnh năm 2026 tại miền Bắc.

3.3. Nhà Vệ Sinh Nhỏ (Mini Bathroom) – Diện Tích 2.0m² – 3.0m² (Chung Cư Mini, Nhà Ống)

• Thách thức: Nhét đủ WC, Lavabo, Shower vào không gian siêu nhỏ.
• Giải pháp bản vẽ 2026:
  • Bồn cầu treo tường (tiết kiệm 20-30cm chiều sâu so với bồn đứng).
  • Bồn rửa góc (Corner basin) hoặc bồn rửa nửa tròn.
  • Buồng tắm góc bo tròn (Quadrant) hoặc màn tắm vải/cánh kính gấp.
  • Tủ gương mỏng (độ sâu 12-15cm), kệ góc tường.
  • Cửa trượt (Sliding door) hoặc cửa gấp (Folding door) tiết kiệm diện tích mở cửa.
  • Bản vẽ CAD bắt buộc: Mô phỏng 3D kiểm tra va chạm (Clash detection) giữa cánh cửa, bồn rửa, người đứng.

3.4. Nhà Vệ Sinh Phòng Khách (Master Bathroom / En-suite) – Diện Tích 6m² – 12m²+

• Đặc điểm: Double lavabo (2 bồn rửa), bồn tắm massage (Whirlpool/Airpool), buồng tắm hơi sauna (Steam shower), bồn cầu thông minh (Smart toilet) tích hợp bơm rửa, sưởi nắp, khử mùi, mở/nắp tự động.
• Bản vẽ chuyên sâu: Hệ thống điện yếu (Low voltage) cho bồn cầu thông minh, điều khiển thông minh (Smart home – KNX, Zigbee, Matter), hệ thống âm thanh nhúng trần, chiếu sáng المشهد (Scene lighting), sưởi khăn điện (Towel warmer), sưởi sàn.

3.5. Nhà Vệ Sinh Cho Người Cao Tuổi/Khuyết Tật (Accessible/Universal Design) – Theo QCVN 10:2020/BXD

• Tiêu chuẩn bắt buộc: Diện tích sàn trong ≥ 2.2m x 2.2m (hoặc Ø1.5m xoay xe lăn).
• Bản vẽ CAD đặc thù:
  • Cửa rộng ≥ 900mm (khuyến nghị 1000mm), mở ra ngoài hoặc trượt.
  • Bồn cầu cao 450-480mm (cao hơn tiêu chuẩn 400-420mm), có tay nắm hai bên (Grab bars) chịu lực ≥ 1.5kN.
  • Bồn rửa không có chân/tủ che dưới (Knee clearance: cao ≥ 700mm, sâu ≥ 300mm, rộng ≥ 800mm), vòi nước cảm ứng/đòn bẩy dài.
  • Buồng tắm bằng phẳng (Barrier-free shower), sàn dốc line drain (rãnh thoát nước line) đẹp, không ngưỡng.
  • Ghế tắm gấp tường (Fold-down seat) chịu lực.
  • Tay nắm dọc theo tường, gương nghiêng, đèn cảm ứng, chuông báo động khẩn cấp.

4. Các Tiêu Chuẩn Kỹ Thuật & Quy Định Pháp Lý Áp Dụng Năm 2026 (Cập Nhật Mới Nhất)

Việc vẽ và thi công theo bản vẽ CAD phải tuân thủ hệ thống tiêu chuẩn Việt Nam (TCVN) và Quy chuẩn Việt Nam (QCVN) hiện hành:

Mã Tiêu Chuẩn/Quy Chuẩn	Tên Tiêu Chuẩn	Nội Dung Liên Quan Nhà Vệ Sinh
QCVN 04:2023/BXD	Quy chuẩn kỹ thuật về chống thấm cho công trình xây dựng	QUAN TRỌNG NHẤT 2026. Yêu cầu cấp độ chống thấm, vật liệu, thi công, kiểm tra thử nghiệm. Bắt buộc áp dụng từ 01/01/2024.
TCVN 4405:2018	Công trình dân dụng – Thiết kế chống thấm – Tiêu chuẩn	Nguyên tắc thiết kế chống thấm, lựa chọn giải pháp theo cấp độ công trình.
TCVN 5062:2018	Hệ thống cấp nước và thoát nước trong nhà – Tiêu chuẩn thiết kế	Tính toán lưu lượng, áp lực, đường kính ống, thiết bị vệ sinh.
TCVN 5504:2018	Hệ thống thoát nước trong nhà – Tiêu chuẩn thiết kế	Hệ thống thoát nước thải, nước mưa trong nhà, hố ga, bồng hơi, thông khí.
QCVN 06:2021/BXD	Quy chuẩn kỹ thuật về an toàn cháy nổ cho công trình xây dựng	Vật liệu hoàn thiện (gạch, sơn, trần, tủ) phải đạt cấp độ cháy phù hợp (A1, A2, B). Đèn, quạt, dây điện chống cháy.
QCVN 09:2017/BXD	Quy chuẩn kỹ thuật về năng lượng cho nhà ở	Hiệu suất thiết bị (bồn cầu tiết kiệm nước ≤ 4.5L/lần, vòi sen ≤ 9L/phút), đèn LED, quạt hút tiết kiệm điện.
QCVN 10:2020/BXD	Quy chuẩn kỹ thuật về công trình xây dựng đảm bảo tiếp cận cho người khuyết tật	Bắt buộc cho công trình công cộng, khuyến nghị mạnh cho nhà ở riêng năm 2026.
TCVN 4506:2012	Bản vẽ kỹ thuật xây dựng – Quy tắc trình bày	Ký hiệu, tỷ lệ, khung tên, cách ghi kích thước, chú thích trên bản vẽ CAD.
TCVN 9380:2012	Thiết bị vệ sinh gốm sứ – Yêu cầu chung	Tiêu chuẩn chất lượng bồn cầu, bồn rửa, bồn phun (độ hấp thu nước, độ bền, bề mặt).
TCVN 7729:2007	Vòi nước – Yêu cầu chung	Áp lực làm việc, lưu lượng, độ bền, an toàn vệ sinh.

Lưu ý quan trọng 2026: Nhiều tỉnh/thành (Hà Nội, TP.HCM, Đà Nẵng…) yêu cầu bản vẽ thiết kế có chữ ký, con dấu của Kiến trúc sư/Kỹ sư có thẩm quyền thực hành khi xin phép xây dựng, sửa chữa lớn hoặc nghiệm thu chung cư/biệt thự. Bản vẽ CAD tải về mạng chỉ dùng để tham khảo, không thể dùng làm bản vẽ thi công pháp lý nếu không được ký duyệt.

5. Xu Hướng Thiết Kế & Công Nghệ Năm 2026 Ảnh Hưởng Đến Bản Vẽ CAD

Năm 2026, bản vẽ CAD nhà vệ sinh không chỉ là đường nét 2D mà phải tích hợp sẵn các giải pháp công nghệ mới:

5.1. Smart Bathroom (Phòng Tắm Thông Minh)

• Bồn cầu thông minh (Smart Toilet): Tích hợp rửa nước ấm, sưởi nắp, khử mùi plasma/ozone, tự động mở/nắp, xả nước không cần bồn chứa (Direct flush) – cần đường điện 220V + đường nước lạnh + đường nước nóng (cho một số dòng rửa nước ấm tức thì) tại vị trí bồn cầu. Bản vẽ MEP phải có điểm này.
• Gương thông minh (Smart Mirror): Chống曇 điện, đèn LED điều chỉnh nhiệt độ màu (CCT 3000K-6000K), hiển thị thời tiết/giờ, Bluetooth loa, cảm ứng capacitive. Cần điểm điện 220V (hoặc 12V/24V có transformer) sau gương.
• Vòi nước cảm ứng/Vòi nước điện tử (Touchless/Electronic faucet): Cần điểm điện (pin hoặc 220V/6V) dưới bồn rửa.
• Hệ thống điều khiển trung tâm/Điện thoại: Kết nối Zigbee/Matter/KNX. Bản vẽ điện yếu (ELV) cần thể hiện bus dây, gateway.

5.2. Hệ Thống Thoát Nước Line Drain (Rãnh Thoát Dòng) & Sàn Bằng Phẳng

• Thay vì hố ga tròn truyền thống, Line Drain (rãnh thoát thẳng, rãnh thoát L, rãnh thoát I) là tiêu chuẩn thẩm mỹ 2026.
• Yêu cầu bản vẽ CAD:
  • Tạo độ dốc sàn một chiều (One-way slope) hoặc bốn chiều (Four-way slope) tập trung về rãnh.
  • Chi tiết nối rãnh thoát với ống thoát Ø50/Ø75 (thường dùng khung rãnh có khay chứa nước/bồng hơi tích hợp).
  • Chiều cao rãnh (thường 60-80mm) quyết định độ dày lớp tạo độ dốc + chống thấm + gạch. Phải tính toán kỹ trên mặt cắt.
  • Nắp rãnh: Inox 304/316 mài/đánh bóng, nắp gạch (Tile-in) liền mạch sàn.

5.3. Vật Liệu Mới & Kích Thước Lớn (Large Format Tiles/Slabs)

Có thể bạn quan tâm: Xu Hướng Thiết Kế Các Kiểu Nhà Lệch Tầng Đẹp, Tiện Năng Nhất Năm 2026

• Gạch kích thước lớn (Large Format): 600x1200mm, 800x800mm, 750x1500mm, 1200x2400mm, 1200x2700mm, 1600x3200mm (Slab/Đá nhân tạo/Đá tự nhiên mỏng).
• Tác động bản vẽ:
  • Triển khai gạch (Tile Layout) cực kỳ quan trọng: Phải vẽ từng viên gạch trên bản vẽ triển khai tường/sàn. Tính toán joint (khe nối) 1.5-2mm (keo epoxy/keo 2 thành phần).
  • Khả năng chịu lực sàn: Gạch slab nặng (25-35kg/m²) -> Kiểm tra tải trọng sàn, keo dán phải loại S2/S2E (chuẩn EN 12004) chịu biến dạng, keo dán đá chuyên dụng.
  • Cắt gia công (Fabrication): Niche, bàn chải rửa, bo góc tường, nắp hố ga bằng gạch -> Bản vẽ chi tiết gia công (Shop drawing) tách biệt.

5.4. Hệ Thống Sưởi Sàn Điện/Nước (Underfloor Heating)

• Phổ biến tại miền Bắc, khu vực cao nguyên năm 2026.
• Bản vẽ CAD phải có: Mặt bằng bố trí cuộn dây nhiệt/ống nước nóng, khoảng cách dây (thường 75-150mm), vùng không sưởi (dưới tủ, bồn cầu, bồn tắm), vị trí cảm nhiệt (Thermostat sensor), hộp phân phối (Manifold) cho hệ thống nước, điểm điện cho thermostat.
• Lớp cấu trúc sàn: Bê tông thô -> Chống thấm -> Cách nhiệt (XPS/PE foam) -> Lưới thép/đai cuộn dây -> Chày nhựa/Bê tông nhẹ -> Chống thấm lần 2 -> Gạch. Rất phức tạp, cần chi tiết tiết diện 1:5, 1:10.

5.5. Thiết Kế Bền Vững (Green Design) & Tiết Kiệm Nước (WELS)

• Thiết bị vệ sinh đạt nhãn Vietnam Green Label hoặc WELS (Water Efficiency Labelling Scheme) 3-4 sao.
• Bồn cầu xả 3/4.5L hoặc 2.6/4L.
• Vòi nước có bộ giới hạn lưu lượng (Flow restrictor) / Air mixer (trộn không khí).
• Hệ thống tái sử dụng nước xám (Greywater recycling) cho xả bồn cầu, tưới cây (dành biệt thự) -> Bản vẽ MEP riêng hệ thống nước xám (ống màu tím/xám).

6. Quy Trình Làm Việc Với Bản Vẽ CAD: Từ Ý Tưởng Đến Thi Công Thực Tế

Để bản vẽ CAD phát huy tác dụng, gia chủ/kiến trúc sư cần tuân thủ quy trình đóng khung năm 2026:

Bước 1: Khảo Sát Thực Tế & Thu Thập Yêu Cầu (Survey & Brief)

• Đo thực tế kích thước sàn, dầm, cột, vị trí ống nước/điện cũ (nếu sửa chữa), hướng cửa sổ, gió, nắng.
• Phỏng vấn gia chủ: Số người dùng, thói quen (tắm bồn hay tắm vòi, cần bồn tắm không?), người già/trẻ em/khuyết tật, ngân sách, phong cách thích (Modern, Minimal, Japandi, Wabi-sabi, Industrial, Classic, Neoclassical – xu hướng 2026).

Bước 2: Phác Thảo Mặt Bằng & Concept 3D (Schematic Design – SD)

• Vẽ 2-3 phương án mặt bằng bố trí (Layout options) trên CAD.
• Mô hình 3D sơ bộ (SketchUp/Revit/3ds Max) để xem không gian, ánh sáng, màu sắc.
• Họp chốt mặt bằng (Layout Freeze): Đây là mốc quan trọng nhất. Sau khi chốt mặt bằng, không được đổi vị trí WC, Lavabo, Bồn tắm/Buồng tắm vì sẽ thay đổi toàn bộ hệ thống MEP, chống thấm, cấu trúc.

Bước 3: Thiết Kế Kỹ Thuật Chi Tiết (Design Development – DD / Construction Document – CD)

• Phát triển bộ bản vẽ CAD đầy đủ 7 tờ như mục 2.
• Kiểm tra va chạm (Clash Detection): Sử dụng Revit/Navisworks hoặc kiểm tra thủ công trên CAD 2D: Ống nước có đè đèn không? Khung trần có che đèn không? Bồn cầu treo tường có va đập khung cửa không? Đường ống thoát có độ dốc đủ không?
• Tối ưu hóa BOQ: Chốt vật liệu, thiết bị để báo giá chính xác.

Bước 4: Duyệt Bản Vẽ & Cấp Phép (Approval & Permit)

• Kiến trúc sư/Kỹ sư ký tên, đóng dấu, chịu trách nhiệm pháp lý.
• Nộp hồ sơ xin phép xây dựng/sửa chữa (nếu thuộc diện phải xin phép theo Luật Xây dựng 2014, Đề án 2025).

Bước 5: Bàn Giao & Hướng Dẫn Thi Công (Handover & Site Supervision)

• Bàn giao bộ bản vẽ CAD (in A3/A1 màu + file DWG/PDF) cho chủ thi công/giám sát.
• Cuộc họp kỹ thuật tiền công trường (Pre-construction meeting): Giải trình bản vẽ, làm rõ chi tiết khó, thống nhất vật liệu thay thế (nếu có), quy trình kiểm tra chất lượng (ITP – Inspection Test Plan).
• Giám sát thi công (Supervision): Kiểm tra mốc quan trọng (Hold points):
  1. Hoàn thiện khung ống MEP (trước khi đắp bê tông tạo độ dốc).
  2. Hoàn thiện lớp chống thấm (trước khi thử nước).
  3. Kết quả thử nước 24h/48h (bắt buộc chụp ảnh/video lưu hồ sơ).
  4. Hoàn thiện lớp bảo vệ chống thấm (trước khi đắp gạch).
  5. Bố trí gạch (Dry layout) trước khi keo dán.
  6. Lắp đặt thiết bị vệ sinh, điện, hoàn thiện silicon, vệ sinh.

Bước 6: Nghiệm Thu & Bảo Hành (Commissioning & Warranty)

• Nghiệm thu theo bản vẽ CAD đã duyệt + Bản vẽ hoàn công (As-built drawing) – Bắt buộc năm 2026.
• Bản vẽ As-built: Cập nhật lại vị trí thực tế của ống nước, ống điện, hố ga, khung treo bồn cầu… so với bản vẽ thiết kế. Rất quan trọng cho bảo trì sau này.
• Cam kết bảo hành: Chống thấm (thường 5-10 năm tùy hãng keo), thiết bị (theo hãng), thi công (1-2 năm).

7. Lỗi Thường Gặp Khi Sử Dụng Bản Vẽ CAD Nhà Vệ Sinh & Cách Khắc Phục (Case Study 2026)

Lỗi 1: “Vẽ Chữ Nhìn Đẹp, Thi Công Không Lên”

Có thể bạn quan tâm: Chọn Ngồi Làm Việc Hợp Phong Thủy 2026: Bí Quyết Tăng Vận Mệnh, Thăng Tiến Sự Nghiệp Và Thu Hút Tài Lộc

• Triệu chứng: Bản vẽ 2D đẹp, màu sắc đẹp, nhưng kích thước không khớp thực tế (cột, dầm, ống cột), góc bo tròn không thi công được, khe hở ống không khớp phụ kiện.
• Nguyên nhân: Vẽ trên phần mềm không đo thực tế, copy bản vẽ mẫu không chỉnh sửa, thiếu mặt cắt chi tiết.
• Khắc phục 2026: Bắt buộc Survey thực tế bằng laser/máy đo laser 3D (Leica BLK360, Faro…) -> Điểm mây (Point cloud) -> Import vào Revit/CAD vẽ chính xác. Vẽ chi tiết节点 (Node details) tỷ lệ 1:5, 1:2 cho mọi nút góc, khe hở ống.

Lỗi 2: Quên Hệ Thống Thông Khí (Ventilation) & Bồng Hơi

• Triệu chứng: Nhà vệ sinh luôn ẩm ứ, mùi hôi từ hố ga/bồn cầu bốc lên, gạch men bong tróc, nấm mốc tường trần.
• Nguyên nhân: Thiếu quạt hút, quạt hút yếu (dòng gió thực tế << catalog do đường ống dài, cong nhiều), thiếu bồng hơi (P-trap) cho bồn rửa/bồn tắm/hố ga, ống thông khí (Vent pipe) bị chặn hoặc không dẫn ra mái.
• Khắc phục: Bản vẽ MEP bắt buộc có: Tính toán dòng gió yêu cầu -> Chọn quạt thông áp lực tĩnh cao (High static pressure) -> Vẽ đường ống dẫn gió ngắn nhất, ít cong nhất, đường kính đủ -> Ống thông khí (Vent stack) dẫn ra mái nhà (để cân bằng áp suất, ngăn hút bồng hơi). Lắp van một chiều (Check valve) tại đầu ra quạt.

Lỗi 3: Chống Thấm “Làm Cho Xong” – Không Theo Quy Trình

• Triệu chứng: Rò rỉ nước xuống tầng dưới, tường bên cạnh bong tróc sơn, nấm mốc sau 6-12 tháng.
• Nguyên nhân: Không làm thử nước. Bôi keo chống thấm quá mỏng, không đủ lớp. Không xử lý nút góc, khe hở ống, khe nối tường-trần. Đắp gạch ngay sau khi bôi keo (keo chưa khô). Dùng keo dán gạch thay keo chống thấm.
• Khắc phục: Bản vẽ chỉ định rõ: Vật liệu (Tên hãng, mã code, tiêu chuẩn), Độ dày khô (DFT – Dry Film Thickness) yêu cầu, Số lớp, Thời gian chờ giữa các lớp, Yêu cầu thử nước (Cao độ nước, Thời gian, Người chứng minh). Giám sát phải ký xác nhận từng mốc.

Lỗi 4: Bố Trí Gạch Men Không Có Bản Vẽ Triển Khai (Tile Layout)

• Triệu chứng: Miếng gạch cắt nhỏ xíu ở góc tường, dưới cửa, sau bồn cầu. Vân gạch không liên tục, không đối xứng. Khe nối gạch lệch, không thẳng hàng.
• Nguyên nhân: Thợ đắp “theo cảm tính”, không có bản vẽ triển khai, không dry-layout (thử xếp khô).
• Khắc phục: Bản vẽ triển khai tường/sàn (Tile Layout) là bắt buộc. Chỉ rõ: Điểm bắt đầu đắp (Center line), kích thước miếng gạch cắt nhỏ nhất cho phép (≥ 1/3 hoặc 1/2 viên), vị trí khe nối dọc/ngang thẳng hàng qua các mặt tường, cách xử lý góc (bo góc gạch 45°, dùng bo góc inox/nhựa, bo tròn gạch).

Lỗi 5: Bồn Cầu Treo Tường (Wall-hung WC) – Sai Khung Treo & Ống Thoát

• Triệu chứng: Bồn cầu rung lắc, ống thoát rò rỉ tại khung treo, nút bấm flushing kẹt, khó bảo trì van xả.
• Nguyên nhân: Khung treo không neo chắc vào dầm/bê tông (chỉ neo vào vách thạch cao), ống thoát nối không chắc (chèn lấn, không dùng vòng vít/keo PVC), vách chắn thạch cao khôngLeave cửa kiểm tra (Access panel) tại nút bấm.
• Khắc phục: Bản vẽ chi tiết 1:10, 1:5 thể hiện: Khung treo inox neo vào dầm bê tông (M10/M12 chemical anchor) HOẶC khung treo tự đứng (Free-standing frame) neo sàn + neo tường. Ống thoát PE-HD/PP Inox nối bằng vòng vít (Clamp) hoặc hàn nhiệt. Cửa kiểm tra (Access panel) 400x400mm hoặc 600x600mm tại nút bấm flushing – Bắt buộc vẽ trên bản vẽ triển khai tường.

8. Hướng Dẫn Tìm Kiếm, Chỉnh Sửa & Sử Dụng File CAD (.DWG) Hiệu Quả Năm 2026

8.1. Nguồn Tải Bản Vẽ CAD Uy Tín (Free & Paid)

• Thư viện chính thức: Cục Xây dựng (Mô hình công trình tiêu chuẩn), các viện Kiến trúc quy hoạch (Viện Kiến trúc Việt Nam, Viện Kiến trúc Đô thị…).
• Trang web chuyên nghiệp: Cadviet.com, Dwg.vn, Bibim.vn, Grabcad.com, Archdaily (Product library), Bimobject.com (File Revit/IFC + CAD).
• Website hãng vật liệu/thiết bị: Toto, American Standard, Kohler, Grohe, Geberit, Vitra, Viglacera, Sanitec, Inax, Jomoo, CME… (Thường cung cấp block CAD 2D/3D, file Revit Family chính xác cho từng model sản phẩm).
• Cộng đồng Kiến trúc sư/Kỹ sư: Group Facebook “Cộng đồng Kiến trúc sư Việt Nam”, “CAD Việt Nam”, “Revit Việt Nam”, “Thi công nội thất chuyên nghiệp”.

8.2. Cấu Trúc Layer (Layer Standard) Khuyến Nghị Theo TCVN 4506/ISO 13567 (Để Dễ Quản Lý & In)

Khi tự vẽ hoặc nhận file CAD, hãy yêu cầu/sắp xếp Layer chuẩn:

• A-WALL (Tường), A-DOOR (Cửa), A-WINDOW (Cửa sổ), A-FLOR (Sàn), A-CEIL (Trần).
• P-WATR (Ống nước sạch), P-SOIL (Ống nước thải), P-VENT (Ống thông khí), P-DRAI (Hố ga, rãnh thoát).
• E-POWR (Điện lực – Đèn, ổ cắm, quạt), E-LITE (Điện yếu – Cảm ứng, Smart home, Loa).
• H-EQPM (Thiết bị vệ sinh: WC, Lavabo, Tub, Shower), H-ACC (Phụ kiện: Giá, Gương, Tủ).
• A-TILE (Triển khai gạch), A-DIMS (Kích thước), A-TEXT (Chú thích), A-HATCH (Hatch vật liệu).
• Màu layer (Color): In trắng đen (Monochrome) hoặc theo Color Dependent Plot Style (CTB/STB) chuẩn của đơn vị.

8.3. Các Lệnh CAD (AutoCAD/ZWCAD/GstarCAD) “Cứu Rỗi” Cho Thiết Kế Nhà Vệ Sinh

• DLI / DIMLINEAR: Kích thước ngang/dọc nhanh.
• DAL / DIMALIGNED: Kích thước nghiêng (đường ống, dốc sàn).
• DRA / DIMRADIUS / DDI / DIMDIAMETER: Kích thước bán kính/đường kính ống, bo góc.
• H / HATCH: Hatch gạch, chống thấm, bê tông, cát. Dùng Superhatch (Express Tools) để hatch ảnh gạch thực tế (JPG/PNG) cho đẹp 3D 2D.
• B / BLOCK / WBLOCK: Tạo Block thiết bị (WC, Lavabo, Vòi, Đèn) có Attribute (Thuộc tính) để xuất ra bảng thống kê (BOM/BOQ) tự động bằng DATAEXTRACTION (EATTEXT).
• LAYISO / LAYUNISO: Cách ly layer để vẽ/xem từng chuyên ngành (MEP, Kiến trúc).
• VPORTS / MVIEW: Tạo khung trình bày (Layout/Paper Space) in A3/A1 với tỷ lệ chính xác (1:20, 1:50, 1:100).
• PLOT / PUBLISH: Xuất PDF đa trang, DWF, hoặc in plotter.
• XREF (External Reference): Tuyệt đối dùng XREF để gán bản vẽ mặt bằng kiến trúc vào bản vẽ MEP, bản vẽ triển khai gạch… Để khi mặt bằng thay đổi, các bản vẽ chuyên ngành cập nhật tự động.

8.4. Chuyển Đổi Sang BIM (Revit) – Xu Hướng Bắt Buộc Dự Án Lớn 2026

• Nếu dự án phức tạp (Biệt thự, Chung cư cao cấp, Khách sạn), hãy đầu tư Revit (BIM).
• Lợi ích: Tự động tạo mặt cắt, triển khai, BOQ, kiểm tra va chạm (Clash detection) 3D, phối hợp đa chuyên ngành (Architecture – Structure – MEP) trên một mô hình.
• File CAD 2D vẫn cần thiết cho chi tiết节点 (Detail lines), xuất bản vẽ thi công 2D cho thợ, hoặc nhập vào Revit làm underlay (DWG Link).

9. Checklist Kiểm Tra Bản Vẽ CAD Nhà Vệ Sinh Trước Khi Thi Công (QC Checklist 2026)

In checklist này ra, đối chiếu từng mục trước khi bàn giao thi công:

STT	Nội Dung Kiểm Tra	Tiêu Chí Chấp Nhận	Kết Quả (OK/NG)	Ghi Chú
I	MẶT BẰNG BỐ TRÍ (LAYOUT)
1	Kích thước phòng khớp thực tế (Survey)	Sai số ≤ ±10mm
2	Vị trí cột, dầm,梁, ống cột, hố thang đã vẽ đúng	Trùng khớp kiến trúc kết cấu
3	Khoảng cách trung tâm WC -> Tường bên	≥ 375mm (Tối thiểu 350mm)
4	Khoảng cách trước mặt WC	≥ 600mm (Tối ưu 700mm)
5	Khoảng cách 2 bồn rửa (Double basin)	≥ 700mm (Trung tâm – Trung tâm)
6	Khoảng cách bồn rửa -> Tường/Đồ đạc	≥ 200mm
7	Chiều cao lắp bồn rửa (FFL -> Mặt trên bồn)	800-850mm
8	Vị trí niche tường (Kích thước, cao độ)	Phù hợp chiều cao người dùng, tránh cột/dầm
9	Cửa mở ra ngoài / Trượt / Gấp	Không va chạm WC, Lavabo, Người
10	Khu vực khô/ướt tách biệt rõ ràng	Có ngưỡng/Line drain/Kính chắn
II	HỆ THỐNG NƯỚC & THOÁT NƯỚC (MEP – P)
11	Đường kính ống cấp nước (PVC/PPR/PEX/Inox)	Đáp ứng lưu lượng, áp lực (TCVN 5062)
12	Điểm nước nóng/lạnh tại: WC, Lavabo, Vòi sen, Vòi bồn tắm, Máy giặt	Đầy đủ, đúng vị trí thiết bị
13	Ống thoát WC: Ø100/Ø110, Độ dốc i ≥ 2%	Không cong góc vuông 90° (dùng 2×45°)
14	Ống thoát Lavabo/Shower/Tub: Ø50/Ø75, Có bồng hơi	Bồng hơi P-trap/S-trap dễ tháo vệ sinh
15	Hố ga sàn: Vị trí điểm thấp nhất, Kích thước khổ	Line drain / Hố ga vuông, Nắp Inox 304
16	Ống thông khí (Vent stack) dẫn ra mái	Đủ đường kính, không bị chặn
17	Van chia, van một chiều, hòm ga, hòm kiểm tra	Vị trí dễ tiếp cận, bảo trì
III	HỆ THỐNG ĐIỆN & ÁNH SÁNG (MEP – E)
18	Điểm điện WC thông minh (220V + Nước nóng/lạnh)	Đúng spec nhà máy, IP65/IP44
19	Điểm điện Gương thông minh / Sưởi khăn / Sấy tóc	Cao độ an toàn, xa nước, IP44
20	Đèn Downlight trần: IP65, CRI>90, CCT 4000K	Số lượng đủ lux (≥ 300-500 lux)
21	Đèn gương / Niche: LED Strip IP65, Driver riêng	Không chớp, chống ngập nước
22	Quạt hút: Dòng gió ≥ 8-10 lần thể tích/giờ	Đường ống dẫn ra ngoài, Van một chiều
23	Công tắc: Vị trí tiện, cảm ứng chuyển động	Đặt vùng khô, độ cao 1.4m
24	Hệ thống sưởi sàn (Nếu có): Mặt bằng cuộn dây, Thermostat	Tính toán công suất W/m²
IV	CHỐNG THẤM (WATERPROOFING) – QUAN TRỌNG NHẤT
25	Loại keo chống thấm (2 thành phần, Polyurea, PU, Xi măng polymer)	Đạt QCVN 04:2023, TCVN 4405
26	Chiều cao bôi tường: Khu vực ướt lên trần, Khu vực khô ≥ 1.8m	Tuân thủ quy chuẩn
27	Chi tiết nút góc Sàn-Tường: Bo tròn R10-20, Dải vải/giấy keo	Có chi tiết 1:5, 1:10 trên bản vẽ
28	Xử lý khe hở ống thoát, ống cấp xuyên sàn/tường	Collar/Flange keo, Băng keo đàn hồi
29	Yêu cầu thử nước: Cao độ, Thời gian (24h/48h), Người ký	Bắt buộc ghi trên bản vẽ
V	HOÀN THIỆN & GẠCH MEN (FINISHES)
30	Kích thước gạch (Size), Hãng, Mã màu, Vân	Khớp BOQ, Mẫu đã duyệt
31	Bản vẽ triển khai gạch (Tile Layout) 4 mặt tường + Sàn	Có khe nối 1.5-2mm, Căn giữa/đối xứng
32	Miếng gạch cắt nhỏ nhất	≥ 1/3 hoặc 1/2 viên gạch
33	Keo dán gạch: Loại S2/S2E (Chịu biến dạng) cho gạch lớn/Slab	Đúng spec nhà máy
34	Keo điền khe: Epoxy / 2 thành phần / Chống nấm	Màu khớp/gạch, độ bền cao
35	Chi tiết bo góc tường, niche, ngưỡng cửa, nắp hố ga	Bo góc gạch 45° / Bo góc Inox / Bo tròn
VI	THIẾT BỊ & PHỤ KIỆN (FIXTURES)
36	Model, Hãng, Số lượng khớp BOQ & Bản vẽ 3D	Đã duyệt mẫu thực tế
37	Bồn cầu treo tường: Khung treo neo dầm/sàn, Cửa kiểm tra	Chi tiết 1:10 trên bản vẽ
38	Bồn rửa treo: Neo M10/M12 + Keo AB, Ống cấp/tha ẩn	Kiểm tra tường chịu lực
39	Buồng tắm: Kính cường lực 8-10mm, Khung Inox 304, Silicon chống nấm	Kiểm tra khe hở lắp đặt
40	Tủ gương: Treo chắc, Điện ẩn, Cảm ứng/Chạm	Kiểm tra độ phẳng tường
VII	PHÁP LÝ & QUY CHUẨN
41	Bản vẽ có Khung tên, Tỷ lệ, Mũi tên Bắc, Chữ ký KTS/KS	Theo TCVN 4506
42	Có bản vẽ As-built (Hoàn công) dự kiến sau thi công	Yêu cầu đơn vị thi công cam kết
43	Tuân thủ QCVN 06 (PCCC), QCVN 09 (Năng lượng), QCVN 10 (Khuyết tật – nếu có)	Kiểm tra vật liệu, thiết bị

10. Kho Tài Liệu & Block CAD Nhà Vệ Sinh Miễn Phí (Download Link Mô Phỏng – Cập Nhật 2026)

Lưu ý: Các link dưới đây là mô tả tên file/tài liệu tiêu biểu. Bạn hãy copy tên file tìm kiếm trên Google/Cadviet/Dwg.vn/Bibim.vn hoặc trang web hãng thiết bị để tải file .DWG/.RFA mới nhất năm 2026.

10.1. Bộ Bản Vẽ Mẫu Tiêu Chuẩn (Full Set – DWG/PDF)

• CAD_NhaVeSinh_GiaDinh_3.5m2_Standard_2026.dwg (Phòng 1.8×2.2m, WC+Lavabo+Shower, Layout chữ L)
• CAD_NhaVeSinh_BietThu_Master_8m2_Luxury_2026.dwg (Double Lavabo, Bồn tắm độc lập, Buồng tắm, Smart WC, Sưởi sàn)
• CAD_NhaVeSinh_ChungCu_Mini_2.5m2_SpaceSaving_2026.dwg (WC treo, Lavabo góc, Màn tắm, Cửa trượt)
• CAD_NhaVeSinh_KhuyetTat_QCVN10_2020_Compliant_2026.dwg (Chuẩn tiếp cận, tay nắm, sàn bằng phẳng, WC cao)

10.2. Thư Viện Block Thiết Bị Vệ Sinh (Dynamic Blocks – Có Stretch, Flip, Visibility)

• Block_WC_Standing_Dynamic_2026.dwg (Bồn cầu đứng 1 khối, 2 khối, các hãng Toto, American Standard, Kohler, Viglacera, CME…)
• Block_WC_WallHung_Geberit_Grohe_Vitra_Dynamic_2026.dwg (Khung treo, bồn cầu, nút bấm, ống thoát ẩn)
• Block_Lavabo_Countertop_Undermount_SemiRecessed_Dynamic_2026.dwg (Đặt bàn, nhúng dưới, nửa nhúng)
• Block_Lavabo_WallMounted_Pedestal_Dynamic_2026.dwg (Treo tường, có chân)
• Block_Shower_Enclosure_Quadrant_Sliding_Hinged_Dynamic_2026.dwg (Buồng tắm góc, tròn, cánh trượt, cánh quay)
• Block_Bathtub_Freestanding_Dropin_Corner_Whirlpool_Dynamic_2026.dwg
• Block_Faucet_Basin_WallMounted_Thermostatic_Sensor_Dynamic_2026.dwg (Vòi lavabo, vòi tường, vòi nhiệt độ cố định, vòi cảm ứng)
• Block_ShowerSet_Rain_Handheld_Thermostatic_Dynamic_2026.dwg (Vòi sen mưa, vòi tay, vòi nhiệt độ cố định)
• Block_Mirror_Cabinet_SmartMirror_LED_Dynamic_2026.dwg (Gương tủ, gương thông minh, đèn LED tích hợp)
• Block_Accessories_TowelBar_RobeHook_PaperHolder_Shelf_Dynamic_2026.dwg
• Block_FloorDrain_LineDrain_Square_Round_TileInsert_Dynamic_2026.dwg (Hố ga vuông, tròn, Line drain, nắp gạch)
• Block_Fan_Ceiling_Wall_Dynamic_2026.dwg (Quạt hút trần, tường)
• Block_Light_Downlight_STrip_MirrorLight_Dynamic_2026.dwg

10.3. Chi Tiết Kỹ Thuật Tiêu Chuẩn (Detail Drawings – 1:10, 1:5, 1:2)

• Detail_Waterproofing_Floor_Wall_Corner_PipePenetration_2026.dwg (Chống thấm góc sàn-tường, xuyên ống – Theo QCVN 04:2023)
• Detail_Floor_Slope_LineDrain_FloorDrain_2026.dwg (Tạo độ dốc sàn về Line drain/Hố ga)
• Detail_WC_WallHung_Frame_Installation_2026.dwg (Lắp khung treo bồn cầu, ống thoát, vách chắn, cửa kiểm tra)
• Detail_Niche_Wall_Waterproofing_Tile_2026.dwg (Niche tường: Khung, chống thấm, đắp gạch bo góc)
• Detail_Vanity_Cabinet_WallMounted_Installation_2026.dwg (Treo tủ gương, tủ lavabo treo)
• Detail_Shower_Glass_Hardware_Profile_2026.dwg (Kính cường lực, khung/profile Inox, kẹp kính, silicon)
• Detail_Underfloor_Heating_Electric_Water_2026.dwg (Sưởi sàn điện/nước: Cách nhiệt, cuộn dây/ống, chày, chống thấm)
• Detail_Transition_Threshold_Bathroom_Bedroom_2026.dwg (Ngưỡng cửa chuyển vùng khô/ướt, ngưỡng cửa ra phòng ngủ)

10.4. File Mẫu Báo Giá & BOQ (Excel)

• BOQ_NhaVeSinh_GiaDinh_Template_2026.xlsx (Mẫu bảng khối lượng, đơn giá, thành tiền các hạng mục: Phá dỡ, MEP, Chống thấm, Gạch men, Sơn, Thiết bị, Phụ kiện, Thi công).

11. Lời Kết: Đầu Tư Bản Vẽ CAD Chất Lượng – Bảo Vệ Tài Sản & Sức Khỏe Gia Đình

Năm 2026, chi phí xây dựng/lắp đặt nhà vệ sinh gia đình dao động từ 15-25 triệu VNĐ/m² (tiêu chuẩn trung cấp) đến 40-70 triệu VNĐ/m² (cao cấp, Smart home, vật liệu nhập/Slab). Con số này không nhỏ. Tuy nhiên, chi phí thiết kế bản vẽ CAD chuyên nghiệp (hoặc mua bản vẽ mẫu chuẩn chỉnh sửa) chỉ chiếm 1-3% tổng giá trị dự án.

Một bộ bản vẽ CAD nhà vệ sinh gia đình chuẩn kỹ thuật, đầy đủ chi tiết, tuân thủ QCVN 04:2023, TCVN 5062, TCVN 5504, QCVN 10… sẽ giúp bạn:

1. Tiết kiệm 10-20% chi phí thi công nhờ BOQ chính xác, ít phát sinh, ít hư hỏng vật liệu.
2. Tránh 99% rủi ro rò rỉ, nấm mốc, hư hỏng thiết bị sau 1-2 năm sử dụng.
3. Đảm bảo thẩm mỹ hoàn hảo nhờ bản vẽ triển khai gạch, chi tiết niche, bo góc, lắp kính.
4. Dễ dàng bảo trì, sửa chữa sau 10-20 năm nhờ bản vẽ As-built chính xác vị trí ống ẩn.
5. An tâm pháp lý khi nghiệm thu, bán lại nhà, làm thủ tục bảo hiểm nhà ở.

Đừng để “tiết kiệm nhỏ” chi phí bản vẽ mà đánh đổi “chi phí lớn” sửa chữa, khổ đau hàng năm. Hãy đầu tư đúng chỗ, đúng chuẩn ngay từ khâu bản vẽ CAD nhà vệ sinh gia đình.

🎁 QUÀ TẶNG ĐỘC QUYỀN NĂM 2026: Để nhận trọn bộ File CAD mẫu (5 dự án điển hình) + Thư viện Block Dynamic 200+ khối + Checklist QC Excel + Mẫu BOQ Excel miễn phí, bạn hãy để lại Email và SĐT/Zalo ở phần bình luận (Comment) hoặc Inbox trực tiếp Fanpage/Website của chúng tôi. Chúng tôi sẽ gửi link Google Drive tải về không giới hạn tốc độ trong vòng 5 phút.

Chúc bạn sớm có một không gian nhà vệ sinh “chuẩn không cần chỉnh” – Sang trọng – Bền bỉ – Thông minh năm 2026!
