Trong bối cảnh ngành xây dựng Việt Nam chuyển mình mạnh mẽ năm 2026 theo hướng số hóa, tiêu chuẩn hóa và bền vững, bản vẽ kỹ thuật nhà ở không còn đơn thuần là những nét vẽ trên giấy hay file PDF tĩnh. Chúng đã trở thành “bản đồ gen” số (Digital Twin), là ngôn ngữ chung kết nối chủ đầu tư, kiến trúc sư, kỹ sư cấu trúc, MEP (Điện – Nước – HVAC) và đơn vị thi công. Một bộ bản vẽ kỹ thuật chuẩn xác, đầy đủ và tuân thủ quy định mới nhất là tiền đề quyết định thành bại của công trình: kiểm soát chi phí, đảm bảo an toàn, tránh phát sinh pháp lý và rút ngắn tiến độ thi công.
Bài viết này tổng hợp toàn diện kiến thức cập nhật đến năm 2026 về tiêu chuẩn, quy trình lập, các loại bản vẽ bắt buộc, lỗi thường gặp và xu hướng công nghệ áp dụng cho bản vẽ kỹ thuật nhà ở tại Việt Nam.
1. Bản Vẽ Kỹ Thuật Nhà Ở Là Gì? Vai Trò Cốt Lõi Trong Dự Án 2026
1.1. Định Nghĩa Theo Quy Định Mới Nhất (QCVN, TCVN 2026)
Theo TCVN 9381:2012 (đang được áp dụng song song với các hướng dẫn mới của Bộ Xây dựng 2024-2025) và các Thông tư hướng dẫn Luật Xây dựng 2024 (hiệu lực từ 2025), bản vẽ kỹ thuật nhà ở là tập hợp các bản vẽ thiết kế chuyên ngành (Kiến trúc, Cấu trúc, MEP, PCCC, Môi trường…) được lập theo tỷ lệ, ký hiệu, ký hiệu thống nhất, thể hiện đầy đủ thông tin kỹ thuật để thực hiện thi công, giám sát, nghiệm thu và quản lý sử dụng công trình.
Điểm mới 2026: Việc trình ký bản vẽ không chỉ dừng lại ở chữ ký giấy (mực đỏ) mà bắt buộc có chữ ký số (Digital Signature) của người lập thiết kế, người thẩm định thiết kế và chủ đầu tư trên môi trường phần mềm quản lý dự án công trình (như hệ thống QLDA của Sở Xây dựng hoặc các nền tảng BIM được công nhận).
1.2. Vai Trò “Sống Còn” Của Bộ Bản Vẽ
- Cơ sở pháp lý: Là một trong 4 hồ sơ bắt buộc để xin phép xây dựng (Giấy phép xây dựng) theo Luật Xây dựng 2024.
- Công cụ tài chính: Cơ sở lập bảng định mức, ước toán giá lẻ, gói thầu (BOQ) chính xác đến mức từng kg thép, m³ bê tông, mét dây điện. Sai sót 1% trên bản vẽ = phát sinh 5-10% giá thành thực tế.
- Ngôn ngữ thi công: Giúp thợ đội, công nhân hiểu ý đồ thiết kế mà không cần hỏi han liên tục, giảm thiểu sai lệch “thi công theo cảm tính”.
- Quản lý rủi ro: Phát hiện va chạm (clash detection) giữa cấu trúc và MEP ngay trên màn hình thay vì tại hiện trường.
2. Bộ Sưu Tập Bản Vẽ Kỹ Thuật Nhà Ở Bắt Buộc (Checklist 2026)
Có thể bạn quan tâm: Top Bản Vẽ Nhà Cấp 4 Mái Thái Chữ L Đẹp Nhất 2026: Giải Pháp Tối Ưu Cho Đất Hẹp, Góc Vuông
Một bộ hồ sơ thiết kế kỹ thuật hoàn chỉnh để xin phép xây dựng nhà ở (từ biệt thự, nhà phố đến chung cư thấp) năm 2026 phải bao gồm 5 chuyên ngành cốt lõi sau. Thiếu một chuyên ngành là hồ sơ không hợp lệ.
2.1. Chuyên Ngành Kiến Trúc (AR – Architectural) – “Bộ Mặt” Của Công Trình
Đây là chuyên ngành dẫn dắt, xác định hình thể, chức năng, thẩm mỹ.

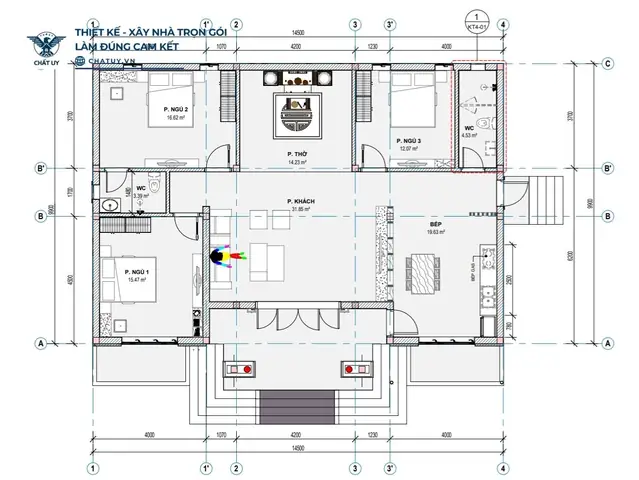

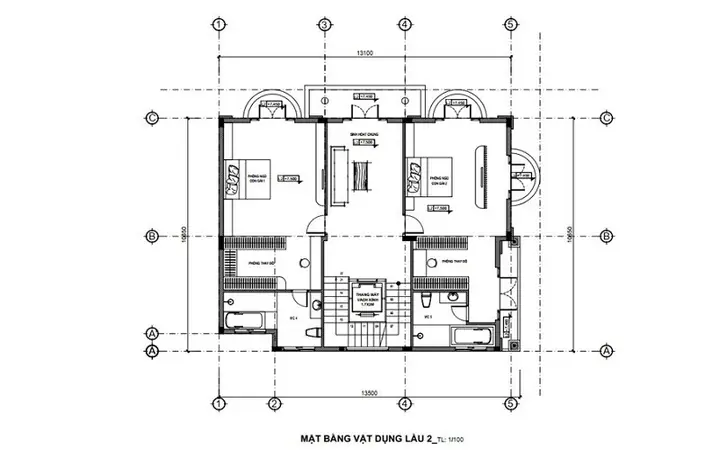

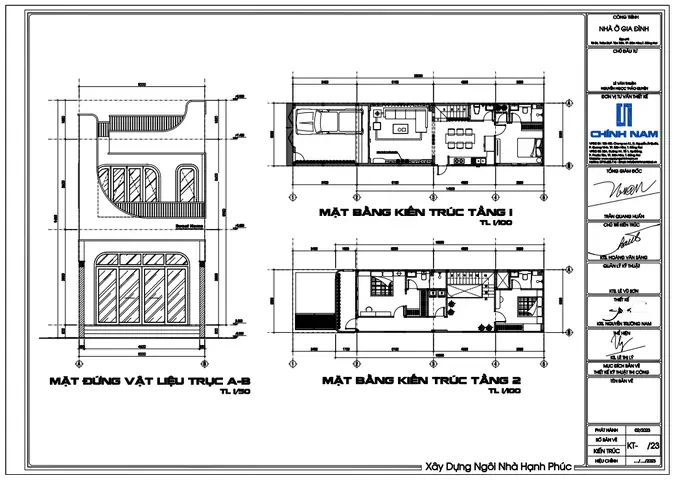

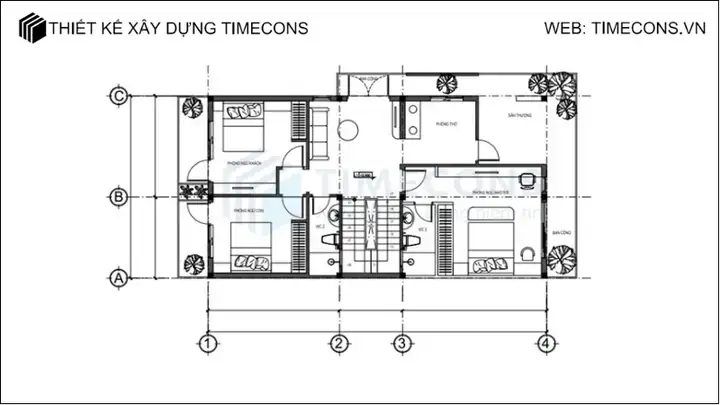

- Bản vẽ mặt bằng các tầng: 1:50 hoặc 1:100 (chi tiết phòng vệ sinh, thang, hầm 1:20/1:25). Yêu cầu 2026: Ghi rõ diện tích sàn, diện tích xây dựng, tỷ lệ đất, mật độ xây dựng theo đúng quy hoạch 1/500 hiện hành.
- Bản vẽ mặt đứng (Tối thiểu 4 mặt): Thể hiện chiều cao tuyệt đối (độ cao móng, sàn, trần, nóc), vật liệu hoàn thiện (sơn, gạch, kính, composite…), hệ thống cửa nhôm/kính (chỉ định loại kính an toàn, hệ nhôm cách nhiệt theo QCVN 09:2023/BXD).
- Bản vẽ cắt ngang, cắt dọc: Thể hiện mối nối cấu trúc – kiến trúc (dầm, cột, tường, sàn), hệ thống mái, tầng hầm, giải pháp thoát nước mái, ban công.
- Bản vẽ chi tiết nœt cửa, cửa chính, cửa sổ, lan can, mái hiên, thang bộ: Tỷ lệ 1:10, 1:5. Lưu ý 2026: Lan can ban công, thang buộc tuân thủ TCVN 2737:2023 (chiều cao tối thiểu 1.1m đối với công trình dân dụng, khoảng cách cột lan can ≤ 0.12m).
- Bản vẽ trình bày 3D/Perspective: Không bắt buộc cho phép xây dựng nhưng bắt buộc cho hồ sơ trình duyệt quy hoạch kiến trúc (nếu khu vực yêu cầu).
2.2. Chuyên Ngành Cấu Trúc (ST – Structural) – “Xương Sống” An Toàn
Quan trọng nhất đối với an toàn công trình. Năm 2026, thiết kế cấu trúc nhà ở phải tuân thủ TCVN 5574:2018 (Thiết kế cấu trúc bê tông cốt thép) và TCVN 9381:2012 (Tiêu chuẩn thiết kế chịu lực).
- Bản vẽ bố trí móng (Móng đơn, móng dải, móng bè, cọc):
- Ghi rõ độ sâu móng, độ dày bê tông lean, lớp chống thấm.
- Quan trọng 2026: Phải có bản vẽ Kế hoạch khai thác đất & chống đỡ hố đào (nếu có hầm/tầng hầm) ký tên bởi KTS Cấu trúc có thẩm quyền.
- Bản vẽ bố trí cột, dầm, sàn các tầng: Chỉ định kích thước tiết diện, độ cao dầm, độ dày sàn (sàn đúc tại chỗ, sàn tiền chế, sàn thép composite).
- Bản vẽ bố trí thép chi tiết (Shop Drawing level):
- Bản vẽ cột: Số lượng, đường kính thép chính, khung liên kết (đường kính, bước chân).
- Bản vẽ dầm: Thép trên, thép dưới, thép ngang, khung liên kết tại vùng nút cột-dầm (vùng chịu cắt).
- Bản vẽ sàn: Thép 2 chiều, thép bổ sung tại lỗ thang, hố thang máy, khu vực tải trọng tập trung.
- Yêu cầu mới: Phải ghi rõ Mác thép (CB300-V, CB400-V, CB500-V), loại bê tông (Mác 25, 30, 35, 40), slump bê tông, chất phụ gia (nếu có).
- Bản vẽ chi tiết mối nối: Nối cột – móng, nối cột – cột (ép lực, đai xoáy), nối dầm – cột (vùng nút), nối sàn – dầm (móc neo cắt).
- Bản vẽ tính toán & kiểm tra: (Thường nộp kèm báo cáo tính toán riêng, không in trên bản vẽ thi công).
2.3. Chuyên Ngành MEP (Mechanical – Electrical – Plumbing) – “Hệ Thần Kinh & Mạch Máu”
Năm 2026, MEP không còn là “phụ kiện” mà quyết định 30-40% giá trị công trình và chất lượng sống.
- Hệ thống Cấp – Thoát nước (WS & DR):
- Bản vẽ mặt bằng đường ống cấp nước lạnh/nóng (PPR, HDPE, Inox, PEX – xu hướng 2026: ưu tiên PEX-a hoặc Inox 316L cho nước uống trực tiếp).
- Bản vẽ đường ống thoát nước thải, nước mưa (PVC, HDPE, Gang ximăng). Ghi rõ độ dốc, đường kính, hố ga, hố hấp, bể xử lý nhỏ (nếu có).
- Hệ thống bơm tăng áp, bồn chứa nước (nồi nóng, bồn inox, bồn composite).
- Hệ thống Điện (EL):
- Sơ đồ một dòng (Single Line Diagram) từ trạm biến áp/điểm giao nhận đến tủ phân phối tầng, tủ phân phối phòng.
- Bản vẽ mặt bằng bố trí đèn, ổ cắm, công tắc, cảm biến (theo tiêu chuẩn Smart Home KNX/ Zigbee/ Matter – xu hướng 2026).
- Bản vẽ đường ống, khay cáp, bục cáp. Phân loại dòng mạnh/ yếu, hệ thống chống sét, tiếp địa (theo TCVN 9380:2012 & QCXDVN 33:2023).
- Hệ thống phát điện dự phòng (ATS, máy phát) – bắt buộc đối với nhà có thang máy, bơm nước cao tầng, hệ thống an ninh/ PCCC.
- Hệ thống HVAC (Heating, Ventilation, Air Conditioning):
- Bản vẽ bố trí máy điều hòa (VRV/VRF, Chiller, Cassette, Ceiling Ducted, Floor Standing).
- Bản vẽ đường ống gió (đồng, kháng khuẩn, cách nhiệt), đường dẫn nước ngưng, đường điện điều khiển.
- Hệ thống thoát khí nhà bếp, nhà tắm, hút bụi tập trung.
- Hệ thống PCCC (Fire Protection) – Bắt buộc theo Luật PCCC 2024 (hiệu lực 2025):
- Hệ thống báo cháy tự động (Địa chỉ/Thường), chữa cháy tự động (Sprinkler) nếu diện tích/số tầng quy định.
- Hệ thống thoát khói, gió đối lưu (cho hành lang, thang bộ, hầm).
- Hệ thống hydrant, vòi nước chữa cháy, bình chữa cháy di động.
2.4. Chuyên Ngành Thiết Kế Nội Thất & Cảnh Quan (ID & LA) – Tăng Giá Trị Bất Động Sản
- Bản vẽ bố trí nội thất cố định (tủ bếp, tủ áo, bàn làm việc, giường gác).
- Bản vẽ điện, nước, gió chuyên biệt cho nội thất (đèn LED strip, ổ cắm ẩn trong tủ, nước lọc RO, máy hút mùi).
- Bản vẽ hoàn thiện sàn, tường, trần (Phân lô gạch, vein đá, vạch sơn, trần thạch cao/ gỗ/ kim loại).
- Bản vẽ cảnh quan: Sân vườn, hồ nước, đường đi, đèn cảnh quan, tưới tự động.
2.5. Chuyên Ngành Báo Cáo & Tính Toán (Không phải bản vẽ nhưng bắt buộc nộp kèm)
Có thể bạn quan tâm: Top Bản Vẽ Nhà Ở 1 Tầng Đẹp, Hiện Đại Nhất Năm 2026: Mẫu Mới, Chi Phí & Lưu Ý Xây Dựng
- Báo cáo thiết kế kiến trúc – cấu trúc – MEP.
- Báo cáo tính toán chịu lực cấu trúc (SAP2000, ETABS, SAFE, Robot, Midas Gen…).
- Báo cáo tính toán điện, nước, PCCC, HVAC.
- Báo cáo đánh giá tác động môi trường (nếu quy mô lớn).
- Bảng lượng vật liệu (BOQ) sơ bộ để chủ đầu tư chuẩn bị tài chính.
3. Quy Trình Lập Bản Vẽ Kỹ Thuật Nhà Ở Chuẩn Năm 2026 (Từ A-Z)
Việc “vẽ xong nộp phép” là tư duy cũ. Năm 2026, quy trình chuyên nghiệp trải qua 5 giai đoạn chặt chẽ:
Giai đoạn 1: Khảo Sát & Dữ Liệu Đầu Vào (Pre-Design)
- Khảo sát thực trạng: Đo đạc địa hình (Total Station/ Drone/ LiDAR), khoan thử đất (bắt buộc ≥ 2 mỏ/100m² sàn xây, độ sâu ≥ 1.5 lần chiều rộng móng), kiểm tra hạ tầng kỹ thuật xung quanh (điện, nước, thoát nước, cáp quang).
- Thu thập quy hoạch: Trích xuất quy hoạch 1/500, 1/2000, chỉ tiêu quy hoạch (mật độ, tỷ lệ đất, chiều cao, lùi đường, ranh giới đỏ).
- Phỏng vấn chủ đầu tư (Briefing): Nhu cầu chức năng, phong cách, ngân sách dự kiến, thời gian, tiêu chuẩn Smart Home/ Green Building (LOTUS, EDGE, Green Mark).
Giai đoạn 2: Thiết Kế Khái Niệm & Scheme Design (Concept & Scheme)
- Kiến trúc sư đưa ra 2-3 phương án bố trí mặt bằng, khối thể, mặt đứng.
- Kiểm tra pháp lý sơ bộ: Kiểm tra vi phạm quy hoạch, hạn chế chiều cao (hàng không, quốc phòng), PCCC.
- Ước lượng giá thành sơ bộ (Cost Plan): Dựa trên đơn giá tham chiếu năm 2026 (Bộ Xây dựng công bố định kỳ 6 tháng/lần hoặc đơn giá địa phương).
- Họp phối hợp (Coordination Meeting) lần 1: KTS Kiến trúc, Cấu trúc, MEP, Chủ đầu tư thống nhất phương án.
Giai đoạn 3: Thiết Kế Kỹ Thuật Cơ Bản (Basic Design / DD – Design Development)
- Hoàn thiện bản vẽ Kiến trúc (Mặt bằng, Mặt đứng, Cắt, Chi tiết nodes chính).
- KTS Cấu trúc: Chọn hệ thống khung (Khung chịu lực khung, khung – tấm, tấm, tường gối), tính toán sơ bộ, xác định tiết diện cột/dầm, mác bê tông/thép, phương án móng.
- KTS MEP: Xác định tải điện, tải nước, tải nhiệt, chọn thiết bị chính (Máy lạnh, Bơm, Tủ điện, Máy phát), lộ trình đường ống, cáp chính.
- Kiểm tra va chạm sơ bộ (Clash Check): Kiến trúc vs Cấu trúc (dầm chui qua cửa sổ, cột lồi vào phòng), Cấu trúc vs MEP (đường ống cắt thép dầm, khay cáp va dầm).
- Họp phối hợp lần 2: Chốt giải pháp kỹ thuật, vật liệu chính.
Giai đoạn 4: Thiết Kế Kỹ Thuật Thi Công (Construction Documentation / CD – Working Drawings) – Giai Đoạn Quan Trọng Nhất
- Chi tiết hóa toàn bộ bản vẽ lên tiêu chuẩn thi công (Tỷ lệ 1:50, 1:20, 1:10, 1:5).
- BIM Modeling (Bắt buộc đối với dự án ≥ 2000m² hoặc công trình đặc thù theo Nghị định 15/2025/NĐ-CP): Xây dựng mô hình BIM LOD 300-350. Xuất bản vẽ 2D từ mô hình 3D (Đảm bảo tính nhất quán 100%).
- Lập bộ lượng chi tiết (BOQ): Xuất lượng trực tiếp từ Model BIM hoặc phần mềm đo lượng (CostX, Glodon, Kubla).
- Thẩm định thiết kế (Design Review/ Verification):
- Tự thẩm định: Do đơn vị thiết kế tổ chức (KTS độc lập nội bộ).
- Thẩm định độc lập (Third-party): Bắt buộc đối với công trình nhà ở cao tầng (≥ 9 tầng), công trình phức tạp, công trình sử dụng quỹ nhà nước. Năm 2026, đơn vị thẩm định phải có Giấy phép hoạt động thẩm định thiết kế do Bộ XD cấp.
- Chỉnh sửa theo ý kiến thẩm định -> Ký tên, đóng dấu, chữ ký số.
Giai đoạn 5: Nộp Hồ Sơ Xin Phép Xây Dựng & Quản Lý Thay Đổi
- Nộp hồ sơ điện tử qua Cổng Dịch vụ Công Quốc gia/ Sở Xây dựng (Quy trình 100% trực tuyến năm 2026).
- Quản lý phiên bản (Version Control): Mọi thay đổi sau khi cấp phép (Design Change – DCN/ ASI) phải được lập bản vẽ sửa đổi, ký duyệt lại bởi KTS, Chủ đầu tư, Giám sát, Thi công. Cấm thi công theo bản vẽ cũ đã bị thay thế.
4. Tiêu Chuẩn & Quy Định Pháp Lý Áp Dụng Năm 2026 (Legal Compliance)
Có thể bạn quan tâm: Top Bản Vẽ Nhà 2 Tầng Vuông Đẹp, Tiện Nghi, Phù Hợp Mới Nhất Năm 2026
Việc nắm vững “luật chơi” năm 2026 giúp chủ đầu tư và đơn vị thiết kế tránh rủi ro xử phạt, đình công, tháo dỡ.
| Lĩnh vực | Văn Bản Quy Phạm Chính (Hiệu Lực 2025-2026) | Điểm Nhấn Mới |
|---|---|---|
| Cơ sở pháp lý chung | Luật Xây dựng 2024 (Hiệu lực 01/01/2025), Nghị định 15/2025/NĐ-CP (Quy định chi tiết thi công, giám sát, nghiệm thu), Nghị định 16/2025/NĐ-CP (Quản lý chất lượng). | Chuyển từ “Giấy phép xây dựng” sang “Đăng ký xây dựng” đối với nhà ở riêng lẻ quy mô nhỏ; Tăng cường trách nhiệm Chủ đầu tư, KTS, Giám sát. |
| Quy hoạch & Kiến trúc | Luật Quy hoạch đô thị 2024, Nghị định 33/2025/NĐ-CP (Quy hoạch xây dựng nông thôn), QCVN 01:2021/BXD (Tiêu chuẩn thiết kế nhà ở). | Kiểm soát chặt chẽ chiều cao, mật độ, mặt tiền. Yêu cầu thiết kế thích ứng khí hậu, tiết kiệm năng lượng. |
| Cấu trúc | TCVN 5574:2018 (Bê tông cốt thép), TCVN 9381:2012 (Chịu lực), TCVN 10263:2014 (Thiết kế chống rung động), TCVN 9380:2012 (Chống sét). | Kiểm tra trạng thái giới hạn chịu lực (ULS) và sử dụng (SLS) riêng biệt. Yêu cầu tính toán động cho nhà cao tầng. |
| MEP – Điện | TCVN 9380:2012, QCXDVN 33:2023 (Thi công điện), TCVN 7607:2021 (An toàn điện). | Bắt buộc thiết bị có tem QC, chứng nhận CO/CQ. Hệ thống điện thông minh (Smart Grid ready). |
| MEP – PCCC | Luật PCCC 2024 (Hiệu lực 01/07/2025), Nghị định 136/2020/NĐ-CP (sửa đổi 2024), TCVN 2622:2023 (Hệ thống PCCC). | Rất quan trọng: Nhà ở từ 6 tầng trở lên hoặc diện tích sàn ≥ 2000m² bắt buộc có Sprinkler, báo cháy địa chỉ, thoát khói. |
| Môi trường & Năng lượng | QCVN 09:2023/BXD (Tiết kiệm năng lượng), QCVN 10:2023/BXD (Môi trường), Luật Bảo vệ môi trường 2020. | Tính toán bao bì nhiệt, định hướng mặt bâtiment, sử dụng vật liệu xanh, năng lượng tái tạo (Mặt trời mái nhà). |
| BIM & Số hóa | Quyết định 2500/QĐ-BXD (Kế hoạch áp dụng BIM), TCVN 13335:2022 (BIM – Yêu cầu chung). | Năm 2026: BIM bắt buộc cho dự án công, khuyến khích mạnh cho dân tư. Yêu cầu giao nộp mô hình BIM As-built (LOD 500) khi nghiệm thu. |
5. Top 10 Lỗi “Chết Người” Trên Bản Vẽ Kỹ Thuật & Cách Khắc Phục 2026
Dựa trên thống kê sự cố, tranh chấp, phát sinh năm 2024-2025, đây là 10 lỗi nghiêm trọng nhất cần loại bỏ:
- Móng không khớp địa chất: Vẽ móng bè nhưng đất yếu cần cọc; hoặc vẽ cọc nhưng không tính toán đầm lặn, gây ngồi xuống không đều.
- Fix: Bắt buộc có báo cáo khảo sát địa chất (bởi đơn vị có Giấy phép khảo sát) -> KTS Cấu trúc chọn loại móng -> Kiểm tra ứng suất đất phép.
- Thép cấu trúc “mòm mép”: Thiếu thép ngang vùng nút cột-dầm, khung liên kết cột móng bước chân quá lớn, thép neo sàn – dầm không đủ độ bám.
- Fix: Tuân thủ chặt TCVN 5574:2018 Chương 11 (Chi tiết thi công). Yêu cầu KTS xuất bản vẽ Shop Drawing thép (Rebar detailing) tách biệt để thi công so sánh.
- Va chạm MEP – Cấu trúc (Clash): Đường ống thoát nước cắt ngang dầm chính, khay cáp điện chạy qua lỗ dầm không có khung bổ sung, ống gió HVAC va cột.
- Fix: Bắt buộc chạy Clash Detection trên phần mềm Navisworks/ Solibri/ BIM 360 trước khi xuất bản vẽ 2D. Quy tắc: Ống nước/điện không được cắt thép cấu trúc; Phải có khung bổ trợ nếu lỗ > 150mm hoặc > 1/3 h dầm.
- Thiếu hụt PCCC (Fire Protection): Quên hệ thống sprinkler cho hầm xe, thiếu báo cháy cho phòng máy, lối thoát hiểm không đủ宽度, cửa chặn cháy không tự đóng.
- Fix: KTS PCCC phải tham gia ngay từ giai đoạn Scheme Design. Áp dụng TCVN 2622:2023 & Luật PCCC 2024.
- Hệ thống thoát nước mưa/ thải ngược độ dốc: Ống dẫn ngang độ dốc < 0.5% (hoặc âm), hố ga đặt cao hơn sàn hoàn thiện, thiếu hố hấp nước thải bếp.
- Fix: Kiểm tra độ dốc trên bản vẽ mặt bằng 1:50. Thiết kế điểm thấp nhất tại hố ga/hố hấp.
- Điện: Quá tải, thiếu chọn thiết bị bảo vệ: Dây điện nhỏ so với dòng điện tính toán, CBB (Aptomat) không khớp đặc tính bảo vệ (B, C, D curve), thiếu RCD (Aptomat rò rỉ) cho ổ cắm, thiết bị nước.
- Fix: Tính toán giảm áp < 5%, dòng ngắn, chọn thiết bị theo IEC 60947-2. Phân chia mạch rõ ràng: Đèn, Ổ cắm, Điều hòa, Nóng lạnh, Bơm.
- Chống thấm “lộn xộn”: Không có bản vẽ chi tiết chống thấm riêng. Chống thấm mái, hầm, WC, ban công chỉ ghi “làm theo TCVN” mà không chỉ định công nghệ (Bentonite, TPO, EPDM, Polyurea, Chống thấm tinh thể…), chi tiết nút góc, khe nứt dựng.
- Fix: Phải có Bản vẽ Chống thấm chuyên biệt (Waterproofing Plan & Details) chỉ định: Loại vật liệu, độ dày, số lớp, công nghệ thi công, bảo hành (tối thiểu 10 năm cho hầm/mái).
- Cửa nhôm/Kính không an toàn: Dùng kính thường thay vì kính cường lực/ an toàn cho cửa sổ cao tầng, lan can kính. Hệ nhôm không chịu lực gió, áp suất sóng (theo TCVN 2737:2023).
- Fix: Tính toán chịu lực gió cho hệ khung cửa (Wind load calculation). Chỉ định kính an toàn (Laminated/ Tempered) cho các vị trí nguy hiểm.
- Thiếu bản vẽ As-Built (Hoàn công) & Vận hành: Thi công xong không cập nhật thay đổi thực tế (điện, nước chạy khác bản vẽ thiết kế). Bàn giao cho chủ đầu tư một bộ bản vẽ “giả”.
- Fix: Yêu cầu đơn vị thi công cập nhật bản vẽ As-Built hàng tuần/tuần. Sử dụng ứng dụng hiện trường (Fieldwire, Procore, Autodesk Construction Cloud) ghi nhận thay đổi real-time.
- Không tính toán bảo trì, thay thế: Đặt thiết bị (Máy lạnh VRV, Bơm, Tủ điện, Bồn nước) ở vị trí không thể tháo lắp, sửa chữa (kẹt giữa dầm, trần giả không có nắp kiểm tra).
- Fix: KTS MEP + KTS Kiến trúc phối hợp bố trí phòng máy, hố kiểm tra, nắp truy cập (Access panel) trên trần giả, tường giả.
6. Xu Hướng Công Nghệ & Vật Liệu Đánh Dấu Bản Vẽ 2026
6.1. BIM (Building Information Modeling) Trở Thành Chuẩn Mực
- LOD 300/350 cho thiết kế: Mô hình chứa thông tin hình học chính xác + dữ liệu phi hình học (Mác vật liệu, nhà sản xuất, giá thành, bảo hành, mã QR code).
- 4D BIM (Schedule): Mô phỏng tiến độ thi công từ bản vẽ, tối ưu hóa luồng công việc, phát hiện xung đột không gian – thời gian.
- 5D BIM (Cost): Xuất lượng tự động, liên kết đơn giá năm 2026 -> Báo cáo ước toán động.
- BIM cho quản lý vận hành (Facility Management – FM): Giao mô hình LOD 500 (As-built) kèm dữ liệu thiết bị (COBie format) cho ban quản lý tòa nhà/ chủ nhà.
6.2. Thiết Kế Tính Toán Tự Động & AI (Generative Design)
- Phần mềm như Autodesk Generative Design, TestFit, Hypar cho phép nhập chỉ tiêu quy hoạch, nhu cầu chức năng -> AI sinh ra hàng trăm phương án mặt bằng, khối thể tối ưu ánh sáng, gió, chi phí trong vài phút.
- AI Check Code Compliance: Plugin tự động kiểm tra bản vẽ vi phạm quy hoạch (lùi đường, mật độ), PCCC (độ rộng lối thoát), cấu trúc (tỷ lệ thép min/max) ngay trên Revit/ ArchiCAD.
XEM THÊM BÀI KHÁC Top Xu Hướng Trang Trí Cầu Thang Ngày Tết 2026: Đón Xuân Sum Vầy, May Mắn Trọn Đời
6.3. Vật Liệu Mới Được Chỉ Định Trên Bản Vẽ 2026
- Bê tông hiệu suất cao (HPC) & Bê tông tự đóng nếp (SCC): Giảm cốt thép, tăng độ bền, thi công nhanh.
- Thép cường độ cao CB500-V, CB600-V: Giảm lượng thép, tiết kiệm không gian tiết diện cột/dầm.
- Gạch khối nhẹ (AAC, Foam concrete, Gạch không nung): Giảm tải trọng tác động lên khung, cách nhiệt, cách âm tốt. Lưu ý: Bản vẽ cấu trúc phải tính toán lại ứng suất nén, mác bê tông móng phù hợp.
- Hệ thống ống nhựa mới (PEX-a, PERT, PP-RCT): Kháng nhiệt, kháng áp lực cao, tuổi thọ 50 năm, thi công nối bằng máy hàn điện/ ép cơ (không dùng keo).
- Kính Low-E, Kính đa lớp (DGU/ TGU) argon: Bắt buộc cho nhà kính, cửa sổ lớn để đạt QCVN 09:2023 (Hệ số truyền nhiệt U-value ≤ 2.8 – 3.2 W/m²K tùy vùng khí hậu).
6.4. Nhà Thông Minh (Smart Home) & Net Zero Ready
Có thể bạn quan tâm: Biệt Thự Thép Tiền Chế 2026: Xu Hướng, Giá Thành, Ưu Nhược Điểm Và Những Điều Cần Biết Trước Khi Xây Dựng
- Bản vẽ điện phải thể hiện hạ tầng cho: Hệ thống trung tâm (Gateway/ Server), bus KNX/ RS485/ Matter, cảm biến (Nhiệt độ, độ ẩm, CO2, chuyển động, mở cửa), màn hình điều khiển trung tâm, app điện thoại.
- Solar Ready: Bản vẽ mái nhà phải dành diện tích, phương vị, góc nghiêng, khung cố định, ống dẫn cáp DC/ AC cho pin năng lượng mặt trời mái nhà (Rooftop Solar) – xu hướng bắt buộc cho nhà xanh 2026.
7. Bí Quyết Tối Ưu Chi Phí Nhờ Bản Vẽ Kỹ Thuật Chuẩn (Value Engineering)
Chủ đầu tư thường nghĩ “tiết kiệm tiền thiết kế” nhưng quên rằng chi phí thiết kế chỉ chiếm 1-3% tổng giá trị dự án, nhưng quyết định 90% chi phí xây dựng và vận hành.
7.1. Tối Ưu Cấu Trúc (Giảm 10-20% vật liệu)
- Chọn hệ thống khung phù hợp: Nhà ≤ 5 tầng: Khung – Tấm (Flat plate/ Flat slab) tiết kiệm cao độ sàn, giảm bê tông cột/dầm. Nhà > 10 tầng: Khung cột – dầm hoặc Tường gối (Shear wall).
- Tối ưu mác bê tông/thép: Không dùng Mác 40/ CB500 cho toàn bộ công trình. Phân vùng: Cột tầng hầm/ 1-3 (Mác 35-40, CB500), tầng trên (Mác 25-30, CB400).
- Sàn tiền chế (Precast/ Hollow core/ Double Tee): Tiến độ nhanh, ít cốt thép, ít cốt thép, ít cỏn giấy, kiểm soát chất lượng nhà máy. Yêu cầu bản vẽ chi tiết nối tiếp sàn tiền chế – đúc tại chỗ cực kỳ kỹ.
7.2. Tối Ưu MEP (Giảm 15-25% chi phí lắp đặt & vận hành)
- Định cỡ ống/ cáp “vừa đủ”: Không chọn ống lớn “cho an tâm”. Tính toán chính xác lưu lượng, áp suất, giảm áp. Dùng phần mềm Revit MEP/ MagiCAD/ Trimble SysQue.
- Hệ thống VRV/VRF thay vì Chiller cho nhà nhỏ/vừa: Linh hoạt, không cần phòng máy lớn, ống đồng nhỏ, dễ phân chia hóa đơn điện cho từng hộ/ phòng.
- Bố trí gom nhóm trục kỹ thuật (Service Core/ Shaft): Tập trung ống nước, điện, gió, PCCC vào 1-2 trục dọc -> Giảm đường ống ngang, giảm khoan lỗ dầm, giảm trần giả.
7.3. Tối Ưu Kiến Trúc – Nội Thất (Giảm phát sinh thi công)
- Module hóa (Modular Design): Thiết kế phòng vệ sinh, phòng máy, tủ bếp theo module chuẩn -> Sản xuất nhà máy, lắp ráp hiện trường.
- Chuẩn hóa chi tiết (Standard Details): Xây dựng thư viện chi tiết riêng (Library) cho đơn vị thiết kế/ thi công: Nút cột-dầm chuẩn, chi tiết cửa chuẩn, chi tiết chống thấm chuẩn. Áp dụng lặp lại -> Giảm thời gian vẽ, giảm sai sót, thi công nhanh.
8. Hướng Dẫn Chọn Đơn Vị Thiết Kế & Duy Trì Bản Vẽ Năm 2026
8.1. Tiêu Chí Chọn Đơn Vị Thiết Kế (Consultant Selection)
- Giấy phép hoạt động: Giấy phép kinh doanh kinh doanh tư vấn thiết kế xây dựng (theo Luật XD 2024), Giấy phép thẩm định (nếu tự thẩm định).
- KTS Chụp án (Chief Engineer): Phải có Chứng chỉ hành nghề KTS (CCP) cấp độ phù hợp (Cấp I/II/III tùy quy mô công trình), còn hiệu lực, đăng ký hoạt động tại đơn vị đó.
- Portfolio thực tế 2023-2025: Xem bản vẽ đã cấp phép, đã thi công xong (As-built). Kiểm tra: Có bị yêu cầu sửa đổi nhiều lần không? Có phát sinh lớn khi thi công không?
- Quy trình QA/QC nội bộ: Có quy trình kiểm tra chéo (Inter-discipline check), Clash Detection, BIM Execution Plan (BEP) không?
- Khả năng phối hợp thi công (Construction Administration): Có cam kết hỗ trợ hiện trường, xử lý RFI (Request for Information), duyệt vật liệu, kiểm tra Shop Drawing không?
8.2. Quản Lý Bản Vẽ Trong Quá Trình Thi Công (Document Control)
- Hệ thống quản lý tài liệu chung (CDE – Common Data Environment): Sử dụng Autodesk Construction Cloud, Procore, Viewpoint, hoặc phần mềm quốc gia (VDC, e-Construction). Không gửi bản vẽ qua Zalo, Email, USB.
- Quy tắc đặt tên file (Naming Convention): Theo ISO 19650 / TCVN 13335. Ví dụ:
ProjectCode_Discipline_Zone_Level_DrawingType_Rev. VD:NHA01_AR_01_01_FP_A1_R03.dwg. - Bản vẽ “For Construction” (FC) vs “For Approval” (FA): Chỉ thi công theo bản vẽ stamp “XÂY DỰNG” / “FOR CONSTRUCTION” đã được duyệt bởi Giám sát và Chủ đầu tư.
- Nhật ký thay đổi (Revision Log): Mọi bản vẽ sửa đổi (Revision) phải ghi rõ: Số hiệu Rev, Ngày, Người sửa, Nội dung sửa (Cloud + Delta tag), Người duyệt.
9. Case Study: Dự Án Biệt Thự Hiện Đại 3 Tầng Hầm 1 – Áp Dụng Toàn Diện Quy Trình 2026
Thông tin dự án giả định để minh họa quy trình thực tế năm 2026.
- Quy mô: Đất 7x20m, 3 tầng + 1 hầm, sàn xây 350m². Khu vực đô thị loại II.
- Yêu cầu chủ đầu tư: Smart Home full, Net Zero Energy Ready, thẩm mỹ cao, tiến độ 10 tháng.
- Giải pháp bản vẽ nổi bật:
- Cấu trúc: Hầm 1: Móng bè + Tường hầm D400, chống thấm Bentonite + TPO. Sàn hầm: Sàn tiền chế Double Tee (nhanh, không cỏn). Trên mặt đất: Khung cột-dầm, sàn đúc tại chỗ M30, cột M35. Thép CB400-V.
- MEP:
- Điện: Trạm biến áp 50kVA riêng, tủ ATS + Máy phát 30kW. Hệ thống KNX điều khiển đèn, rèm, điều hòa, an ninh. Pin mặt trời 10kWp trên mái (bản vẽ mái đã tính tải trọng, khung neo, ống dẫn).
- Nước: Hệ thống lọc nước toàn nhà (RO + Nano), nước nóng nhiệt bơm (Heat pump) 300L. Ống PEX-a đơn tuyến (Home-run) -> Dễ bảo trì, ít khâu nối.
- HVAC: VRV Daikin/ LG, 1 máy ngoài nối 8 máy trong (Cassette/ Ducted). Đối lưu nhiệt (ERV) cho phòng ngủ.
- PCCC: Báo cháy địa chỉ toàn nhà, Sprinkler hầm xe, Bình chữa cháy các tầng.
- BIM & Clash Detection: Phát hiện 47 va chạm (MEP vs Structure, Arch vs Structure) -> Khắc phục trên mô hình -> Không phát sinh tại hiện trường.
- Kết quả: Hoàn thành đúng hạn 10 tháng. Phát sinh giá trị hợp đồng < 2% (chủ yếu do chủ đầu tư thay đổi vật liệu hoàn thiện). Không sai sót kỹ thuật nghiêm trọng. Bàn giao bộ bản vẽ As-Built BIM LOD 500 + COBie cho chủ đầu tư quản lý vận hành qua App.
10. Kết Luận: Bản Vẽ Kỹ Thuật – Đầu Tư Nhỏ, Lợi Ích Lớn Năm 2026
Năm 2026, bản vẽ kỹ thuật nhà ở đã vượt ra khỏi vai trò “giấy phép xây dựng” để trở thành tài sản dữ liệu (Data Asset) của công trình. Một bộ bản vẽ:
- Chuẩn pháp lý: Tuân thủ Luật XD 2024, Luật PCCC 2024, TCVN mới.
- Chuẩn kỹ thuật: Không va chạm, tính toán chính xác, chi tiết thi công rõ ràng.
- Chuẩn công nghệ: Sinh ra từ BIM, hỗ trợ quản lý tiến độ, chi phí, vận hành.
- Chuẩn kinh tế: Tối ưu vật liệu, giảm phát sinh, tăng giá trị bất động sản khi bán/ cho thuê.
Lời khuyên cuối cùng cho Chủ đầu tư năm 2026:
“Đừng tìm đơn vị thiết kế rẻ nhất. Hãy tìm đơn vị thiết kế có quy trình QA/QC chặt chẽ, am hiểu BIM, có KTS chụp án uy tín và cam kết hỗ trợ thi công. Chi phí thiết kế cao hơn 20-30% so với thị trường phổ thông sẽ giúp bạn tiết kiệm 10-15% chi phí thi công và 100% sự an tâm.”
Hãy yêu cầu đơn vị thiết kế trình bày BIM Execution Plan (BEP), Danh mục bản vẽ đầu ra (Drawing List) và Kế hoạch phối hợp chuyên ngành (Coordination Plan) ngay từ khi ký hợp đồng. Đó là dấu hiệu nhận diện đơn vị chuyên nghiệp thời đại số.
Phụ Lục: Checklist Nhanh Bản Vẽ Kỹ Thuật Nhà Ở 2026 (Dành Cho Chủ Đầu Tu & Giám Sát)
| STT | hạng Mục Kiểm Tra | Yêu Cầu Tối Thiểu | Đã Đạt? |
|---|---|---|---|
| 1 | Hồ sơ Pháp Lý | Giấy phép/ ĐKXD, Bản đồ đo đạc, Báo cáo KTĐT, Quy hoạch 1/500 | ☐ |
| 2 | Kiến Trúc | Mặt bằng, Mặt đứng, Cắt, Chi tiết nodes, Tính chỉ tiêu quy hoạch | ☐ |
| 3 | Cấu Trúc | Móng, Cột/Dầm/Sàn, Bố trí thép chi tiết (Shop Drawing level), Mác vật liệu | ☐ |
| 4 | Điện | Sơ đồ 1 dòng, Mặt bằng đèn/ổ/công tắc, Đường ống/khay cáp, Chống sét/Tiếp địa, Điện dự phòng | ☐ |
| 5 | Nước – Thoát | Cấp nước lạnh/nóng, Thoát thải/nước mưa, Bơm/bồn, Chống thấm chi tiết | ☐ |
| 6 | HVAC | Bố trí máy, Đối lưu/Ống gió, Nước ngưng, Điện điều khiển | ☐ |
| 7 | PCCC | Báo cháy, Sprinkler (nếu yêu cầu), Thoát khói, Hydrant, Lối thoát hiểm | ☐ |
| 8 | Clash Detection | Báo cáo va chạm = 0 (hoặc đã giải pháp) giữa AR-ST-MEP | ☐ |
| 9 | Tính Toán | Chịu lực (ETABS/SAP), Điện (Giảm áp/Đòng ngắn), Nước (Áp lực), Năng lượng (QCVN 09) | ☐ |
| 10 | Thẩm Định | Ý kiến thẩm định độc lập (nếu bắt buộc) + Biên bản phản hồi/ sửa đổi | ☐ |
| 11 | Chữ Ký Số | KTS Chụp án, Trưởng phòng KT, Chủ đầu tư ký số trên CDE/ Hệ thống Sở XD | ☐ |
| 12 | Quản Lý Phiên Bản | Drawing List, Revision Log, Naming Convention theo ISO 19650 | ☐ |
Bài viết được biên soạn dựa trên các văn bản quy phạm pháp luật Việt Nam có hiệu lực đến năm 2026 (Luật Xây dựng 2024, Luật PCCC 2024, TCVN/QCVN mới nhất) và thực tiễn quản lý dự án tiêu chuẩn quốc tế (ISO 19650, FIDIC, PMI). Mọi thông tin về giá cả, đơn giá vật liệu, quy định cụ thể tại từng địa phương vui lòng tham khảo thực tế tại thời điểm triển khai.
