Khi bước vào năm 2026, nhu cầu xây dựng nhà phố, biệt thự townhouse cấp 4 tại các đô thị lớn và ven đô tại Việt Nam tiếp tục gia tăng mạnh mẽ. Không chỉ đơn thuần là nơi ở, ngôi nhà 4 tầng ngày nay là tuyên ngôn về gu thẩm mỹ, sự tối ưu không gian và giá trị đầu tư dài hạn. Và trung tâm của toàn bộ quá trình hiện thực hóa ý tưởng đó chính là bản vẽ mặt đứng nhà cấp 4 – tài liệu kỹ thuật “vàng” điều khiển hình dáng bên ngoài, pháp lý cấp phép và chi phí thi công.
Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện, cập nhật nhất năm 2026 về bản vẽ mặt đứng nhà 4 tầng: từ định nghĩa, vai trò, các phong cách hot trend, quy trình làm bản vẽ chuyên nghiệp, đến các lỗi thường gặp và bảng giá tham khảo thị trường hiện nay.
1. Bản Vẽ Mặt Đứng Nhà Cấp 4 Là Gì? Vai Trò Cốt Lõi Trong Dự Án
1.1. Định nghĩa chuyên môn

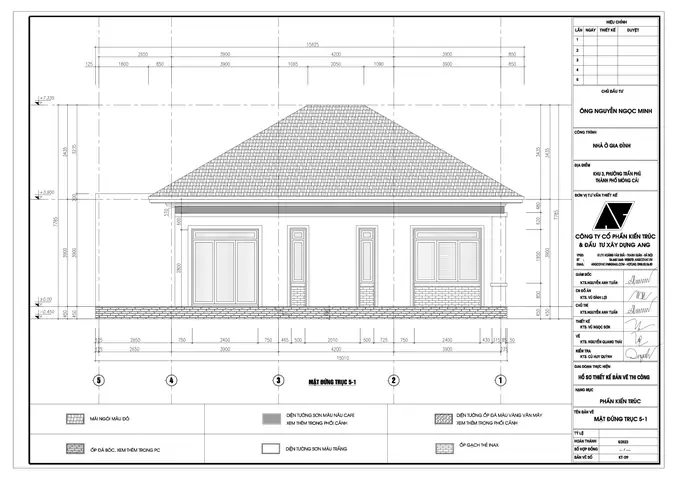

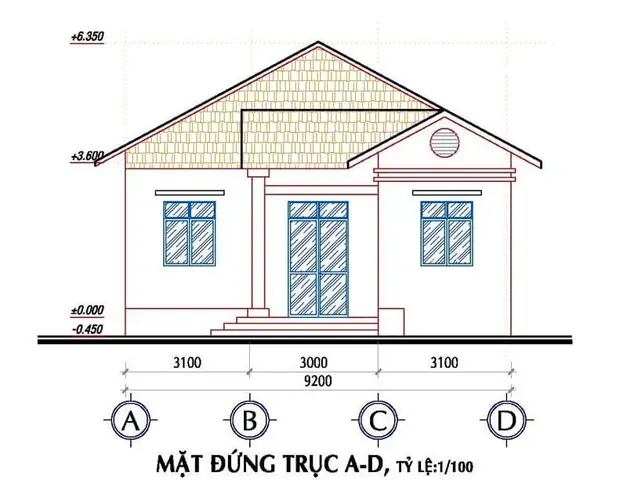

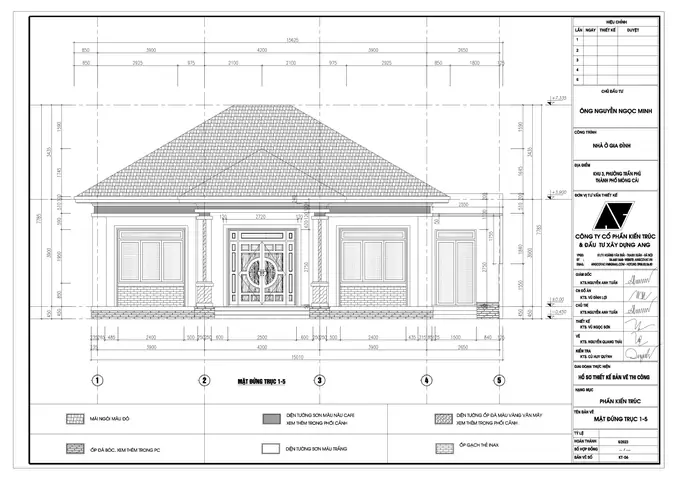

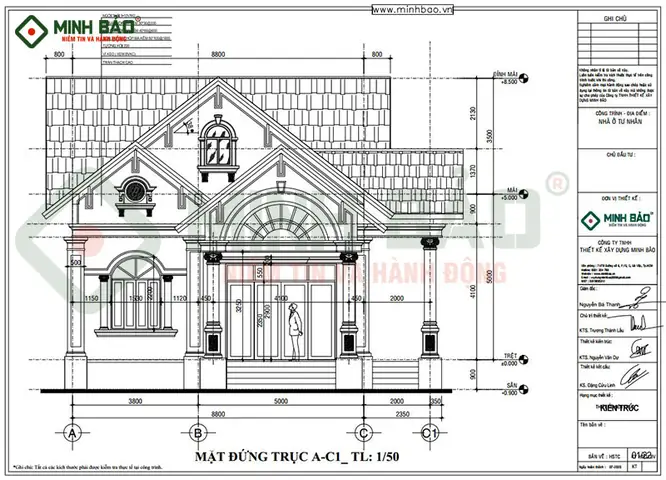

Bản vẽ mặt đứng (Elevation Drawing) là bản vẽ kỹ thuật thể hiện diện tích chiếu ngang của công trình nhìn từ bên ngoài theo 4 phương hướng chính: Mặt tiền (Tiền cảnh), Mặt sau (Hậu cảnh), Mặt trái, Mặt phải.
Đối với nhà cấp 4, bản vẽ này sẽ mô tả chi tiết:
Hình dáng tổng thể khối kiến trúc (Massing).
Hệ mái nhà (mái bằng, mái ngói, máimansard, mái’hiên…).
Hệ cửa ngõ, cửa sổ, ban công, loggia, kính che nắng (brise-soleil).
Vật liệu hoàn thiện bên ngoài: gạch men, đá granite, sơn ngoại thất, kính Low-E, composite, gỗ composite, thép không gỉ…
Kích thước tổng thể: Chiều cao tuyệt đối (từ mặt đường/đất tự nhiên đến đỉnh mái/nóc thang máy), chiều cao các tầng, chiều rộng cửa, độ sâu ban công.
Hệ thống thoát nước mái, ống nước mưa, đèn trang trí ngoại thất.
1.2. Tại sao bản vẽ mặt đứng là “linh hồn” của ngôi nhà cấp 4?
Khác với bản vẽ mặt bằng (floor plan) giải quyết chức năng bên trong, bản vẽ mặt đứng giải quyết hình thức, pháp lý và chi phí:
- Cơ sở cấp phép xây dựng (Giấy phép xây dựng): Sở Xây dựng yêu cầu bắt buộc có mặt đứng 4 phương hướng kèm theo hồ sơ xin phép. Bản vẽ phải tuân thủ quy hoạch (chiều cao tối đa, lùi giới, mật độ xây dựng, tỷ lệ đất trống…). Sai sót ở đây = không cấp phép hoặc phải sửa đổi tốn kém.
- Điều khiển thẩm mỹ & Nhận diện thương hiệu gia chủ: Mặt tiền là “khuôn mặt” của ngôi nhà. Một bản vẽ mặt đứng đẹp, cân đối, phù hợp phong thủy và gu chủ nhà sẽ nâng tầm giá trị bất động sản đáng kể.
- Công cụ báo giá & Thi công chính xác (BOQ): Nhà thầu tính khối lượng vật liệu (sơn, gạch, kính, thép, nhôm kính…) dựa trên diện tích triển khai trên bản vẽ mặt đứng. Bản vẽ thiếu chi tiết, thiếu kích thước -> Sai lệch báo giá lớn, tranh chấp khi thi công.
- Cơ sở phối hợp các hệ thống Kỹ thuật (MEP): Vị trí điều hòa (nóng lạnh), ống thoát khói bếp, ống nước mưa, hệ thống đèn LED, camera, báo cháy… đều phải được định vị trên mặt đứng để tránh va chạm, đảm bảo thẩm mỹ (không ống dây lộn xộn).
2. Top 5 Xu Hướng Thiết Kế Mặt Đứng Nhà Cấp 4 “Hot” Nhất Năm 2026
Có thể bạn quan tâm: Cách Thiết Kế Bàn Học Chuẩn Ergonomics 2026: Từ Không Gian Nhỏ Đến Phòng Học Chuyên Nghiệp
Thị trường năm 2026 chứng kiến sự chuyển dịch mạnh mẽ từ “hành trang”, “hoành tráng” sang Tối giản – Bền vững – Thông minh – Cá nhân hóa. Dưới đây là 5 phong cách dẫn đầu:
2.1. Modern Tropical (Hiện đại nhiệt đới) – “Vua” của nhà phố Việt
- Đặc điểm: Kết hợp khối vuông vức, đường nét sắc sảo của hiện đại với yếu tố tự nhiên: cây xanh treo, vách xanh, mái che nắng sâu, vật liệu gỗ/đá tự nhiên.
- Mặt đứng 2026: Sử dụng kính Low-E trong suốt lớn kết hợp hệ che nắng cánh quạt (brise-soleil) bằng nhôm hình hộp hoặc gỗ composite chạy dọc theo mặt tiền. Ban công tầng 3, 4 được thiết kế thành “hòm cây” (planter box) sâu để trồng cây che mát.
- Màu sắc: Trắng sữa, be xám, nâu gỗ tự nhiên, xanh lá cây.
- Ưu điểm: Tiết kiệm năng lượng (giảm nạp nhiệt), thoáng mát, gần gũi thiên nhiên, phù hợp khí hậu nóng ẩm Việt Nam.
2.2. Minimalist / Neoclassical Light (Tối giản / Tân cổ điển nhẹ) – Sang trọng, dễ thi công
- Đặc điểm: Loại bỏ hoàn toàn các chi tiết rườm rà (cột Roman, nạm trần phức tạp). Chỉ giữ lại đường nét khối, tỷ lệ vàng, đường viền (cornice) mỏng, khung cửa vuông vức.
- Mặt đứng 2026: Mặt tiền thường chia thành 3 khối: Khối chính (cửa chính, cửa sổ lớn), Khối phụ (garage, phòng khách), Khối mái (thường là mái bằng che kín parapet). Vật liệu chính: Sơn ngoại thất cao cấp (Dulux Weathershield, Nippon, Jotun) màu trắng/xám nhẹ kết hợp gạch men lớn kích thước 60×120 hoặc 80×80 tại chân tường/cột.
- Ưu điểm: Chi phí hợp lý, thi công nhanh, bền đẹp theo thời gian, dễ bảo dưỡng, phù hợp đất hẹp (4x10m, 5x15m).
2.3. Industrial Raw (Công nghiệp thô) – Đẳng cấp, cá tính mạnh
- Đặc điểm: Tôn vinh vẻ đẹp “thô” của vật liệu: Bê tông hiện diện (Exposed concrete), gạch men đỏ/rústic, thép đen, kính đen, gỗ tái chế.
- Mặt đứng 2026: Khối bê tông trần to lớn, cửa kính khung đen chia ô vuông (style cửa sổ nhà máy/xưởng), ban công thép hộp hàn đen sơn tĩnh điện. Mái bằng bê tông lộn, có thể làm vườn mái (Rooftop garden).
- Lưu ý 2026: Yêu cầu cực cao về thi công bê tông hiện diện (sạch bê tông, không lỗ ong, màu đều) và cách nhiệt mái/bê tông (bắt buộc dùng XPS/PU spray + lớp hoàn thiện) tránh nóng bức tầng 4.
2.4. Smart Facade (Mặt đứng thông minh/Kính công nghệ cao) – Tương lai ngay hôm nay
- Đặc điểm: Tích hợp công nghệ vào vỏgebäude. Sử dụng Kính thông minh (Smart Glass/PDLC) chuyển đổi trong suốt/đục bằng điện, Kính phát điện (BIPV – Building Integrated Photovoltaics), hệ thống che nắng tự động (Automated Louvers) cảm ứng ánh sáng/mưa/gió.
- Mặt đứng 2026: Mặt tiền gần như toàn kính (Curtain wall hoặc Unitized system) trên khung nhôm hệ cao cấp (Hệ 75, 85, 100mm break thermal). Hệ che nắng bên ngoài điều khiển qua App điện thoại/Voice control.
- Phù hợp: Biệt thự townhouse cao cấp, chủ nhà yêu thích công nghệ, năng lượng xanh. Chi phí đầu tư ban đầu cao nhưng tiết kiệm điện năng lượng dài hạn.
2.5. Vietnamese Contemporary (Hiện đại Việt) – Bản sắc dân tộc
- Đặc điểm: Ngôn ngữ kiến trúc hiện đại nhưng tinh thần Việt: Mái ngói đen/đỏ (hoặc ngói bê tông màu), mái hiên sâu, mái tôn che nắng, sử dụng gạch bát tràng, tre, níp, đá lát mặt tiền.
- Mặt đứng 2026: Kết hợp mái ngói truyền thống cho phần thờ/phòng khách (tạo không gian cao, thoáng) + mái bằng cho phần phòng ngủ/kho. Sử dụng kính lò xo/kính cường lực khung nhôm màu gỗ/đen cho cửa chính. Chi tiết “mành mái”, “cổ phiến” được đơn giản hóa thành đường nét trang trí tinh tế.
3. Cấu Trúc Chuẩn Của Một Bộ Bản Vẽ Mặt Đứng Nhà Cấp 4 Chuyên Nghiệp (Theo Tiêu Chí Xin Phép & Thi Công 2026)
Một bộ bản vẽ mặt đứng hoàn chỉnh để xin phép và giao cho nhà thầu thi công năm 2026 phải bao gồm các sheet (tờ vẽ) sau, vẽ theo tỷ lệ 1:50 hoặc 1:100 (A3/A2/A1):
3.1. Mặt đứng 4 phương hướng (Front, Rear, Left, Right Elevation)
Có thể bạn quan tâm: Top 15+ Cách Làm Đồ Trang Trí Phòng Bằng Giấy Đẹp, Độc Đáo, Chi Phí Cực Rẻ Năm 2026
- Bắt buộc có: Kích thước tổng thể (Chiều rộng mặt tiền, Chiều cao các tầng: Sàn 1, 2, 3, 4, Mái/Nóc thang, Chiều cao tổng tuyệt đối so với mốc ±0.00 hoặc mốc đường).
- Chi tiết mở ngang: Cửa chính, cửa phòng khách, cửa sổ phòng ngủ, cửa ban công, cửa thoát hiểm (nếu có).
- Hệ thống che nắng/Loggia: Kích thước độ sâu, chiều cao lan can, vật liệu lan can (kính, nhôm, thép, gạch).
- Hệ mái: Loại mái, độ dốc, chiều cao đỉnh mái, vị trí ống nước mưa (đường tâm ống, vị trí nhún nước).
- Chú thích vật liệu: Mã màu sơn, loại gạch/đá (kích thước, tên hãng), loại kính (đơn, cường lực, Low-E, kính đa lớp), loại nhôm/hệ kính (hệ mấy mm, màu sơn tĩnh điện/oxi), loại gỗ composite.

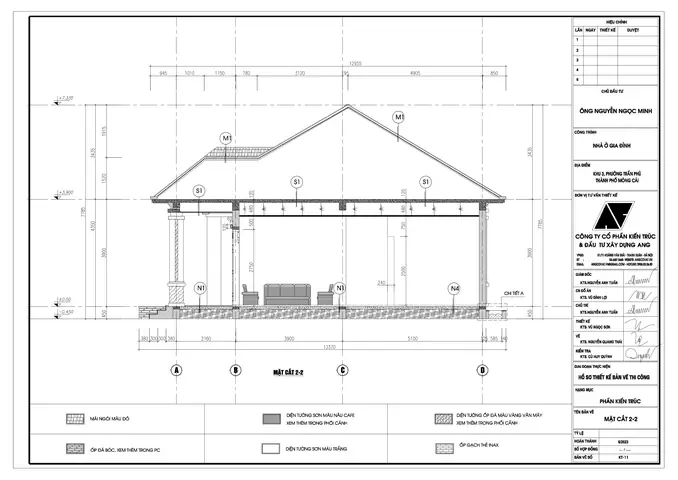

3.2. Bản cắt ngang / dọc qua mặt đứng (Section through Elevation) – Rất quan trọng năm 2026
- Thể hiện mối liên hệ giữa mặt đứng và cấu trúc (dầm, cột, sàn).
- Chi tiết nối cửa sổ/ban công với dầm sàn/dầm mái (chống thấm, cách nhiệt).
- Chi tiết chân tường, mũi mạn, mũi mái, parapet.
- Kích thước lùi giới so với ranh đất (theo quy hoạch).
3.3. Phân lưới mặt tiền (Facade Grid / Module)
- Chia module cửa sổ, tấm vân gạch/đá, khung nhôm kính để thi công đồng bộ, tránh cắt vụn vật liệu, đảm bảo thẩm mỹ đường nét ngang/dọc.
3.4. Bảng thống kê vật liệu hoàn thiện mặt tiền (Facade Material Schedule)
- Liệt kê: Vị trí, Tên vật liệu, Hãng/Thương hiệu, Kích thước, Màu mã, Số lượng ước tính (m2/ml), Yêu cầu kỹ thuật (độ bền, chống cháy, cách nhiệt, âm thanh).
3.5. Bản vẽ chi tiết nœud (Detail Drawings – Tỷ lệ 1:10, 1:5, 1:2)
- Nối khung cửa kính với tường/bê tông.
- Chi tiết lan can kính/nhôm (kết cấu neo, kẹp kính).
- Chi tiết che nắng (Brise-soleil/Louver) neo vào dầm/cột.
- Chi tiết mũi mái, parapet, ống nước mưa nội thất/ngoài thất.
- Chi tiết đèn LED line, đèn wash wall gắn tường.
3.6. Kết cấu mặt tiền (nếu có kết cấu thép/nhôm phức tạp)
- Bản vẽ kết cấu khung nhôm kính tường rèm (Curtain wall), khung thép che nắng, khung thép logo/teng tên.
4. Quy Trình Làm Bản Vẽ Mặt Đứng Nhà Cấp 4 Chuẩn Kiến Trúc Sư Năm 2026
Việc “vẽ mặt đứng” không phải là vẽ tranh minh họa (3D perspective) mà là quá trình thiết kế kỹ thuật có tính pháp lý và thi công.
Bước 1: Thu thập dữ liệu đầu vào (Input Data)
- Giấy tờ pháp lý: Giấy chứng nhận quyền sử dụng đất (Sổ đỏ), Bản đồ quy hoạch chi tiết 1/500 (xác định: Chiều cao tối đa Hmax, Lùi giới trước/sau/trái/phải, Mật độ xây dựng, Tỷ lệ đất trống, Hạn chế đường bay an toàn hàng không – nếu có).
- Điều kiện mặt bằng: Kích thước đất thực tế (đo thực địa), hướng nhà (phong thủy, nắng gió), mặt tiền tiếp giáp đường bao nhiêu m.
- Yêu cầu gia chủ: Số phòng, chức năng từng tầng, phong cách yêu thích, ngân sách dự kiến, sở thích vật liệu.
Bước 2: Khối lượng & Phân vùng (Massing & Zoning) – Tương tác với Mặt bằng
Có thể bạn quan tâm: Tổng Hợp Bản Vẽ CAD Nhà 2 Tầng 5×15 Mới Nhất 2026: Chi Tiết, Chuẩn Kỹ Thuật & Mẹo Tối Ưu Chi Phí
- Kiến trúc sư bố trí khối lượng 3D sơ bộ (SketchUp/Rhino/Revit) dựa trên mặt bằng đã duyệt.
- Kiểm tra: Chiều cao các tầng (thường 3.3m – 3.6m tầng 1, 3.0m – 3.3m tầng 2,3,4), chiều cao mái/nóc thang máy ≤ Hmax quy hoạch.
- Xác định vị trí lỗ thoáng, cửa sổ, ban công trên mặt đứng tương ứng với phòng trong.
Bước 3: Phát triển ý tưởng mặt tiền (Facade Concept Design)
- Phác thảo thủ công hoặc số 3-5 phương án mặt tiền khác nhau (Option A, B, C).
- Trình bày cho gia chủ dưới dạng Render 3D Photorealistic (Enscape, V-Ray, D5, Twinmotion) kèm video walkthrough.
- Năm 2026: Yêu cầu render phải thể hiện đúng vật liệu thực tế (PBR material), ánh sáng tự nhiên theo giờ/ngày/tháng tại địa điểm, cây xúc cảnh, bối cảnh lân cận.
Bước 4: Thiết kế kỹ thuật & Lập bản vẽ thi công (Technical Design & CD Drawing)
- Chuyển mô hình 3D sang phần mềm BIM (Revit, ArchiCAD) hoặc CAD 2D chi tiết.
- Kiểm tra va chạm (Clash Detection): Mặt đứng vs Khung cột/dầm bê tông, vs Hệ thống MEP (điều hòa VRV/VRF, ống nước mưa, điện, PCCC).
- Hoàn thiện toàn bộ bộ bản vẽ 2D theo mục 3 (Kích thước, Chú thích, Chi tiết nœud, Bảng vật liệu).
- Xuất file: PDF (in ấn, ký tên), DWG (giao phối hợp MEP, kết cấu), IFC (BIM coordination), RVT (nếu dùng Revit).
Bước 5: Duyệt bản vẽ & Xin phép xây dựng
- Kiến trúc sư ký tên, đóng dấu ممارسة nghề (Chữ ký số/Chữ ký mực trên bản in).
- Chủ đầu tư nộp hồ sơ xin Giấy phép xây dựng (hoặc đăng ký xây dựng tuỳ quy mô).
Bước 6: Báo giá & Chọn nhà thầu (Tender)
- Cung cấp bộ bản vẽ CD (Construction Drawing) đầy đủ cho nhà thầu báo giá (BOQ).
- Giải đáp thắc mắc, bổ sung bản vẽ shop drawing (bản vẽ chế tác) cho các hạng mục phức tạp (Kính tường rèm, Che nắng nhôm, Gạch men lớn, Kết cấu thép mái).
Bước 7: Giám sát thi công (Construction Supervision)
- Kiến trúc sư kiểm tra thực tế: Vật liệu đúng mẫu, kích thước đúng bản vẽ, màu sơn đúng mã, độ phẳng tường, khe nối gạch, silicon kính, chống thấm mái/ban công.
- Phát hành Lệnh thi công (Site Instruction) hoặc Bản vẽ điều chỉnh (As-built/Revision) khi phát sinh thay đổi trên công trường.
5. Phân Tích Chi Tiết Các Yếu Tố Kỹ Thuật Quan Trọng Trên Mặt Đứng Năm 2026
5.1. Hệ thống Cửa sổ & Kính (Fenestration & Glazing) – Yếu tố quyết định hiệu năng
Năm 2026, tiêu chuẩn QCVN 09:2025/BXD (hiệu lực mới) về tiết kiệm năng lượng công trình dân dụng đặt ra yêu cầu chặt chẽ về Hệ số truyền nhiệt (U-value) và Hệ số zén nắng (SHGC) của cửa kính.
- Xu hướng bắt buộc: Kính đa lớp (Double Glazed Unit – DGU) hoặc Ba lớp (TGU) có lớp kính Low-E (Low Emissivity).
- Cấu tạo tiêu chuẩn: Kính ngoài (Low-E #2) + Khung cách ly (Aluminum spacer/Warm edge) + Hơi Argon + Kính trong (Clear/Tempered).
- Hiệu năng: U-value ≤ 1.8 – 2.0 W/m²K (so với kính đơn ~5.8). Giảm 40-50% nhiệt truyền qua cửa.
- Hệ nhôm: Bắt buộc Hệ ngắt cầu nhiệt (Thermal Break) – nhôm có polyamide ngăn cách giữa mặt trong/nước ngoài. Hệ 60, 75, 85, 100mm tùy chiều cao, gió áp thiết kế.
- Loại cửa: Cửa trượt nâng (Lift-slide) cho ban công lớn (khoảng sáng rộng, kín khí tốt), Cửa quay (Casement) cho phòng ngủ (kín 100%), Cửa cuốn/kính gấp (Folding) cho phòng khách liên thông sân vườn.
- An toàn: Kính cường lực (Tempered) bắt buộc cho cửa sổ, cửa ban công. Kính dán an toàn (Laminated) cho mái kính, lan can kính, cửa lớn > 1.5m2.
5.2. Hệ Thống Che Nắng & Lan Can (Shading & Balustrade) – Thẩm mỹ & Chức năng
Có thể bạn quan tâm: Top 10+ Mẫu Cột Trang Trí Cầu Thang Đẹp, Bền, Giá Tốt Nhất Năm 2026: Xu Hướng, Review Chi Tiết & Kinh Nghiệm Chọn Mua Chuẩn Không Cần Chỉnh
- Che nắng cố định (Fixed Louver/Brise-soleil): Nhôm hình hộp (Box), hình chữ nhật, hình elip. Sơn tĩnh điện màu RAL (trắng, xám, đen, màu gỗ). Tính toán góc che nắng theo đường الشمس (Sun path diagram) của địa điểm.
- Che nắng điều khiển (Operable/Automated): Luver xoay trục, màn che nắng vải (Zip screen) điều khiển từ xa/App. Tích hợp cảm biến mưa/gió/ánh sáng.
- Lan can: Năm 2026 phổ biến Lan can kính không khung (Frameless glass) kẹp đáy (Base shoe) hoặc kẹp cột (Spider/Point fixed) cho view toàn cảnh. Hoặc Lan can nhôm kính hệ thống (hệ 60/75) an toàn, dễ thi công. Chiều cao lan can ≥ 1.1m (theo TCVN), khe hở ≤ 10cm (an toàn trẻ em).
5.3. Vật Liệu Hoàn Thiện Mặt Tiền (Cladding Materials) – Bền, Đẹp, Éco
| Vật liệu | Ưu điểm 2026 | Nhược điểm | Ứng dụng phổ biến |
|---|---|---|---|
| Sơn ngoại thất cao cấp (Dulux, Nippon, Jotun, Caparol) | Giá tốt, màu đa dạng, dễ thi công, bảo dưỡng dễ (sơn lại), có dòng tự làm sạch, kháng khuẩn, cách nhiệt (Ceramic beads). | Đổ màu theo thời gian (5-7 năm sơn lại), nứt tơ nếu tường không xử lý tốt. | Toàn bộ mặt tiền phong cách Minimalist, Neoclassical Light, Modern Tropical. |
| Gạch men lớn (Large Format Tile/Slab) 60×120, 80×80, 120×240, 160x320cm | Sang trọng, bền cực cao, không thấm, dễ vệ sinh, ít khe nối (thẩm mỹ liền mạch), nhiều vân đá/gỗ/xi măng. | Nặng (cần neo cơ học), giá cao, thi công đòi hỏi tay nghề cao (keo gạch chuyên dụng, hút bơm). | Chân tường, cột trang trí, toàn bộ mặt tiền phong cách Luxury, Modern, Industrial. |
| Đá tự nhiên (Granite, Marble, Basalt, Travertine) | Đẳng cấp, bền vĩnh cửu, vân tự nhiên độc bản. | Rất nặng, giá rất cao, đá vôi/Travertine cần chống thấm kỹ, Marble dễ ăn mòn axit. | Cột, chân tường, sills cửa, mái hiên, logo tên nhà cao cấp. |
| Gỗ composite / WPC / Thermowood | Gần gũi thiên nhiên, cách nhiệt tốt, không cong vênh, mối mọt (nếu xử lý), xanh. | Màu mờ dần dưới UV (cần sơn dầu/bảo dưỡng 2-3 năm/lần), giá cao hơn gỗ tự nhiên nhập khẩu. | Che nắng (Brise-soleil), lan can, mái hiên, vách trang trí phong cách Tropical, Vietnamese. |
| Tấm Composite Nhôm (ACP/ACM) / Tấm Honeycomb / Tấm GRC / UHPC | Nhẹ, hình khối tự do, chống cháy (chuẩn A2/B1), đa dạng màu/vân, thi công khô (neo cơ học), cách âm/nhiệt tốt. | Giá cao, cần nhà thầu chuyên nghiệp hệ thống khung neo. | Mặt tiền toàn bộ (Curtain wall nhẹ), che nắng, mũi mái, hình khối phức tạp. |
| Bê tông hiện diện (Fair-faced Concrete / Exposed Concrete) | Thẩm mỹ độc bản “Raw”, bền vĩnh cửu, không bảo dưỡng, cách âm tốt. | Khó thi công (khuôn, bê tông, tháo khuôn, xử lý lỗ ong, chống thấm, sơn nano), nóng bức nếu không cách nhiệt mái/tường. | Phong cách Industrial, Brutalism, Vietnamese Contemporary. |
5.4. Hệ Thống Mái Nhà & Thoát Nước (Roof & Drainage) – “Nỗi đau” lớn nhất nhà cấp 4
- Mái bằng (Flat roof): Bắt buộc độ dốc ≥ 3-5% (i ≥ 3-5%) dẫn nước về vị trí hố ga/nắp hố ga.
- Lớp cách nhiệt mái (Quan trọng năm 2026): XPS dày 50-100mm (độ nén ≥ 300kPa) hoặc PU phun dày 30-50mm + Lớp chống thấm Polyurea/PU/TPO/PVC/EPDM. Không dùng bông ép, perlite, bê tông nhẹ đơn lẻ nữa.
- Nước mưa: Ưu tiên Hệ thống ống nước mưa nội thất (Internal drainage) ẩn trong cột/dầm bê tông để mặt đứng sạch đẹp. Phải tính toán lưu lượng mưa thiết kế (Q = ψ i F) theo TCVN 4474:2017/QCVN 02:2021. Nắp hố ga phải có lưới chắn rác, ống thoát ra ngoài mặt tiền phải đẹp (ống đúc, ống PVC sơn tĩnh điện màu tường).
- Nóc thang máy / Nóc tháp nước / Máy điều hòa VRV: Phải che kín trong khối parapet hoặc mái hiên thiết kế riêng, không để lộ máy móc trên mặt đứng.
5.5. Hệ Thống Đèn Ngoại Thất (Facade Lighting) – “Áo mới” về đêm
- Năm 2026: Đèn LED dòng (Linear LED Wash/Wall Grazer) gắn ló lốp/mũi mái/chia tầng tô sáng mặt tiền.
- Đèn điểm (Spotlight) gắn đất hoặc gắn tường chiếu lên cột, cây xanh, logo.
- Đèn RGBW/RGBA + DMX512 cho phép đổi màu, chạy chương trình theo dịp lễ, tết, sự kiện.
- Yêu cầu: Driver nguồn tách riêng (dễ bảo trì), chống sét, chống chộp IP67, nhiệt độ màu 3000K-4000K (trắng ấm/trắng trung tính) cho mặt tiền dân cư, tránh chói lóa hàng xóm (Glare control – UGR).
6. Các Lỗi Thường Gặp Khi Làm Bản Vẽ Mặt Đứng & Thi Công (Cập Nhật 2026)
| Lỗi | Hậu quả | Giải pháp 2026 |
|---|---|---|
| 1. Vẽ mặt đứng độc lập, không dựa trên mặt bằng/cấu trúc/M&E đã duyệt. | Cửa sổ dính dầm, ống nước mưa chạy qua giữa cửa sổ, điều hòa không có chỗ đặt máy ngoài, lan can va chạm dầm sàn. | Bắt buộc làm BIM Coordination (Revit/Navisworks) trước khi xuất bản vẽ 2D. Kiến trúc sư nắm đầu tư phối hợp. |
| 2. Thiếu kích thước, thiếu chú thích vật liệu, thiếu tỷ lệ. | Nhà thầu thi công “theo cảm”, sai vật liệu, sai kích thước, tranh chấp thanh toán. | Bản vẽ CD phải đủ: Kích thước tổng thể, kích thước chi tiết (cửa, khe nối), Mã vật liệu (refer đến Bảng vật liệu), Tỷ lệ vẽ, Mũi tên chỉ Bắc. |
| 3. Không tính toán che nắng, cách nhiệt cho mặt tiền kính lớn. | Nhà nóng bức, điều hòa chạy liên tục, tiêu điện khủng khiếp, condensation (ngưng tụ sương) trên khung nhôm/kính mùa đông/mưa. | Tính toán năng lượng (Energy Modeling) sơ bộ. Chỉ định kính Low-E phù hợp hướng (SHGC thấp cho hướng Tây/Nam). Thiết kế che nắng cố định/điều khiển. Chỉ định nhôm ngắt cầu nhiệt. |
| 4. Chi tiết chống thấm mái, ban công, mũi mạn, chân tường sơ sài. | Rò rỉ nước mưa vào nhà, nứt tường, bong sơn, men gạch bong tróc, hư hỏng nội thất đắt tiền. | Chi tiết節点 (Node details) tỷ lệ 1:5, 1:2 cho mọi vị trí xuyên mái/tường, góc nối. Chỉ định vật liệu chống thấm phù hợp (Polyurea, TPO, Bitumen modifié). Yêu cầu kiểm tra ngập nước 24h/48h trước khi làm lớp hoàn thiện. |
| 5. Lan can kính/nhôm không kiểm tra tính toán kết cấu (gió, va đập, tải người). | Rủi ro an toàn tính mạng (kính vỡ, lan can gãy). | Bắt buộc có bản tính toán kết cấu lan can/che nắng/kính tường rèm ký bởi KTS kết cấu. Thi công theo bản vẽ Shop Drawing đã duyệt. |
| 6. Màu sơn thực tế khác màu render/mã màu catalogue. | Gia chủ không hài lòng, yêu cầu sơn lại tốn kém. | Làm mẫu màu thực tế (Mock-up) diện tích ≥ 1m2 trên tường thật trước khi sơn hàng loạt. Chỉ định mã màu hãng sơn lớn (RAL, NCS, Dulux/Nippon code) và yêu cầu cung cấp chứng chỉ màu. |
| 7. Không tuân thủ quy hoạch (Hmax, lùi giới, mật độ, tỷ lệ đất trống). | Không cấp phép, cưỡng chế tháo dỡ, phạt hành chính. | Kiểm tra kỹ bản đồ quy hoạch 1/500, thông tư 06/2021/TT-BXD, quy hoạch địa phương. Kiến trúc sư ký cam kết tuân thủ quy hoạch. |
7. Bảng Giá Tham Khảo Làm Bản Vẽ Mặt Đứng & Thi Công Hoàn Thiện Mặt Tiền Năm 2026
Lưu ý: Giá dưới đây là mức trung bình thị trường tại TP.HCM/Hà Nội năm 2026, đơn vị VNĐ, chỉ mang tính tham khảo, biến động theo quy mô, độ phức tạp, vật liệu, địa điểm, nhà thầu.
7.1. Chi phí Thiết kế & Lập bản vẽ (Kiến trúc sư/KTS)
| Hạng mục | Đơn vị | Mức giá tham khảo (Triệu VNĐ) | Ghi chú |
|---|---|---|---|
| Tư vấn ý tưởng mặt tiền (Concept) + 3D Render (3-5 góc) | Gói | 5 – 20 | Tùy độ phức tạp, số lần sửa đổi. |
| Bộ bản vẽ kỹ thuật xin phép (Permit Set – Mặt bằng, Mặt đứng, Cắt) | m² sàn xây dựng | 30.000 – 60.000 | ~ 15 – 30 triệu cho nhà 100-200m2 sàn. |
| Bộ bản vẽ thi công chi tiết (CD Set – Kiến trúc + Cấu trúc + M&E phối hợp) | m² sàn xây dựng | 80.000 – 150.000 | Bao gồm chi tiết nœud, bảng vật liệu, phân lưới. |
| Bản vẽ Shop Drawing (Chế tác kính, nhôm, thép, gạch lớn) | m² mặt tiền | 50.000 – 120.000 | Thường nhà thầu/nha cung cấp vật liệu làm, KTS duyệt. |
| Giám sát thi công mặt tiền (Thẩm mỹ, vật liệu, chi tiết) | Tháng / Gói | 5 – 15 triệu/tháng | Tần độ 2-4 lần/tháng. |
7.2. Chi phí Thi công & Vật liệu Hoàn thiện Mặt tiền (Construction & Materials)
Giá đã bao gồm: Vật liệu + Nhân công + Máy móc + Phụ liệu + Bảo hành (thường 2-5 năm).
| Hạng mục | Đơn vị | Mức giá tham khảo (VNĐ) | Ghi chú kỹ thuật 2026 |
|---|---|---|---|
| Sơn ngoại thất cao cấp (Dulux Weathershield/Nippon Weatherbond/Jotun Jotashield) | m² sơn | 180.000 – 350.000 | Bao gồm: Cạo mỏng, chống kiềm, lót 1 lớp, sơn 2 lớp mặt. Dòng tự làm sạch/cách nhiệt cao hơn. |
| Gạch men lớn 60×120 / 80×80 (Thương hiệu Việt: Vina, Minh Long, Lamason; Nhập: Marco Polo, RAK, Imola) | m² lắp | 600.000 – 1.500.000 | Keo gạch chuyên dụng (Mapei, Weber, Bostik) + Hút bơm + Khe nối 2-3mm + Chữa khe epoxy. |
| Tấm đá Granite/Quartzite/ Basalt (Dày 18-20mm) | m² lắp | 1.200.000 – 3.000.000 | Neo cơ học (móc neo inox 304/316) + Keo dán đá chuyên dụng. Cần chống thấm đá trước khi lắp. |
| Hệ nhôm kính hệ ngắt cầu nhiệt (Hệ 75/85/100 – Việt: Vingroup, Nam Thái, Bắc Hà; Nhập: Schüco, Reynaers, Aluprof, Hueck) | m² kính | 2.500.000 – 6.000.000 | Kính DGU Low-E Argon (6+12A+6 / 8+16A+8). Phụ kiện nhập khẩu (Hoppe, Roto, Siegenia, G-U). |
| Kính tường rèm (Curtain Wall / Unitized System) | m² | 4.500.000 – 12.000.000 | Hệ Unitized (lắp khung xưởng) nhanh, kín tốt hơn Stick system. Yêu cầu tính toán gió, động đất. |
| Che nắng nhôm hình hộp (Louver/Brise-soleil) sơn tĩnh điện | m² mặt tiền | 800.000 – 2.000.000 | Khung thép mạ kẽm/nhôm neo vào dầm bê tông. Tính toán gió. |
| Lan can kính cường lực 10-12mm (Kẹp đáy Inox 304/316) | ml | 1.500.000 – 3.500.000 | Kính dán an toàn (Laminated) cho lan can cao > 4m hoặc công cộng. |
| Lan can nhôm kính hệ thống (Hệ 60/75) | ml | 1.200.000 – 2.500.000 | Khung nhôm + Kính cường lực 5+5 / 6+6. |
| Gỗ Composite / WPC / Thermowood (Che nắng, vách, lan can) | m² | 800.000 – 2.500.000 | Khung thép mạ kẽm trong. Sơn dầu/Nano coating bảo vệ. |
| Chống thấm mái bằng / Ban công (Polyurea / TPO / PU 2 thành phần) | m² | 350.000 – 700.000 | Bao gồm xử lý nền, lót, chống thấm, bảo vệ. Yêu cầu kiểm tra ngập nước. |
| Cách nhiệt mái XPS 50mm / PU phun 30mm | m² | 180.000 – 350.000 | Đặt trên lớp chống thấm (hệ mái đảo) hoặc dưới (hệ truyền thống). |
| Đèn LED ngoại thất (Linear wash 1m / Spotlight) | Cái/m | 500.000 – 2.500.000 | Thương hiệu: Philips, Osram, VS, Opple, Việt Nam (Rang Dong, Dien Quang). Bao gồm driver, dây, ống bảo vệ. |
| Hệ thống điều khiển đèn DMX / Smart Home (App/Voice) | Gói | 10.000.000 – 50.000.000 | Tùy số kênh, độ phức tạp kịch bản. |
Ước tính tổng chi phí hoàn thiện mặt tiền (Front + 2 Sides + Rear) cho ngôi nhà cấp 4 mặt tiền 5-6m, cao ~14-15m (Diện tích mặt tiền ~70-90m2):
Mức Cơ bản (Sơn + Nhôm kính hệ 60/75 standard + Lan can nhôm + Chống thấm cơ bản): ~ 350 – 550 Triệu VNĐ.
Mức Trung cấp – Cao cấp (Sơn cao cấp/Gạch men chân tường + Nhôm ngắt cầu nhiệt hệ 75/85 + Kính Low-E + Che nắng + Lan can kính/Inox + Chống thấm Polyurea/TPO + Đèn LED): ~ 700 – 1.200 Triệu VNĐ.
Mức Sang trọng (Đá/Gạch Slab 120×240 + Curtain Wall/Unitized + Kính thông minh + Che nắng tự động + Gỗ Thermowood + Đèn DMX + Smart Facade): ~ 1.500 – 3.000+ Triệu VNĐ.
8. Checklist Kiểm Tra Bản Vẽ Mặt Đứng Trước Khi Giao Thi Công (Dành Cho Chủ Đầu Tư & KTS Giám Sát)
In checklist này ra, đối chiếu từng mục trên bản vẽ PDF/DWG và thực tế công trường:
- Pháp lý: Chiều cao tổng (đỉnh mái/nóc thang) ≤ Hmax quy hoạch? Lùi giới đúng quy hoạch? Mật độ, đất trống đúng?
- Kích thước: Chiều cao các tầng (sàn hoàn thiện đến sàn hoàn thiện) khớp với bản vẽ cấu trúc? Chiều cao cửa, cửa sổ, ban công đúng chức năng & quy chuẩn (cao cửa ≥ 2.1m, cao cửa sổ ≥ 1.5m)?
- Cửa & Kính: Loại kính (Đơn/Cường lực/Low-E/DGU/TGU) ghi rõ ở đâu? Hệ nhôm (Model, Hệ mm, Ngắt cầu nhiệt Y/N)? Hướng mở cửa (Quay vào/ra, Trượt, Gấp) có va chạm nội thất/lan can không? Khe hở lắp kính (thường 10-15mm) có trên bản vẽ không?
- Che nắng: Có bản vẽ chi tiết che nắng không? Neo vào đâu (dầm/cột/tường)? Tính toán gió đã làm? Góc che nắng phù hợp hướng nhà?
- Lan can: Chiều cao ≥ 1.1m? Khe hở ≤ 10cm? Loại kính (Cường lực/Laminated) & Kép/Inox neo? Có bản tính toán kết cấu?
- Mái & Thoát nước: Độ dốc mái ≥ 3%? Vị trí hố ga/nắp hố ga? Ống nước mưa chạy đường nào (nội thất/ngoại thất)? Có nhún nước tại parapet/mũi mái? Chi tiết mũi mái, parapet, chân tường có trên bản vẽ 1:10/1:5?
- Vật liệu: Bảng vật liệu (Material Schedule) có đầy đủ: Vị trí, Tên, Hãng, Mã màu, Kích thước, SL? Có yêu cầu làm Mock-up (Mẫu thực tế) trước khi thi công hàng loạt?
- Điện & Đèn: Vị trí đèn LED (Wash/Graze/Spot) trên mặt đứng? Đường dây, driver đặt đâu (hộp kỹ thuật/ló lốp)? Có chống sét, chộp IP67? Điều khiển DMX/Smart home?
- M&E khác: Vị trí máy điều hòa ngoài (VRV/VRF) đã che kín trong parapet/mái hiên? Ống thoát khói bếp, ống thoát hơi nước máy giặt đã dẫn ra mái/nước mưa, không để lộ mặt tiền?
- Phòng cháy chữa cháy (PCCC): Cửa thoát hiểm, ban công thoát hiểm, đường thoát hiểm có trên mặt đứng? Vật liệu hoàn thiện có đáp ứng chống cháy (A2/B1) theo QCVN 06:2022 không?
- Phối hợp Cấu trúc: Mổ xẻ tường/dầm để lắp khung nhôm/kính/che nắng đã thống nhất với KTS CT? Vị trí móc neo (Embed plate/Anchor bolt) trên dầm/cột có trên bản vẽ CT và KTS duyệt?
9. Lời Kết: Bản Vẽ Mặt Đứng – Bản Sắc Của Ngôi Nhà Cấp 4 Năm 2026
Năm 2026, bản vẽ mặt đứng nhà cấp 4 không chỉ là một tờ giấy kỹ thuật khô khan để “xin phép xong việc”. Nó là bản thiết kế sản phẩm (Product Design) của cả ngôi nhà.
Một bản vẽ mặt đứng xuất sắc năm 2026 phải hội tụ 4 yếu tố:
1. Hợp Pháp (Compliant): Đủ tiêu chuẩn quy hoạch, PCCC, tiết kiệm năng lượng (QCVN 09:2025).
2. Hiệu Năng (Performant): Cách nhiệt, cách âm, kín nước, kín khí, an toàn cấu trúc (gió, động đất, va đập).
3. Thẩm Mỹ (Aesthetic): Phản ánh đúng gu chủ nhân, hài hòa bối cảnh, đẹp cả ban ngày lẫn ban đêm (Lighting design).
4. Khả Thi & Kinh Tế (Buildable & Affordable): Vẽ chi tiết đủ để nhà thầu thi công đúng một lần, không phát sinh, tối ưu chi phí vòng đời (LCC – Life Cycle Cost).
Lời khuyên cuối cùng cho gia chủ năm 2026:
Đầu tư vào giai đoạn Thiết kế (Concept + CD): Chi phí thiết kế chỉ chiếm 3-5% tổng đầu tư nhưng quyết định 90% chất lượng, chi phí và rủi ro sau này. Đừng tìm “vẽ nhanh, vẽ rẻ” – hãy tìm “Kiến trúc sư/KTS có portfolio nhà cấp 4 thực tế, am hiểu vật liệu mới, quy hoạch mới, BIM coordination”.
Yêu cầu BIM Model (Revit/ArchiCAD): Yêu cầu đơn vị thiết kế giao file mô hình 3D BIM (LOD 300-350) kèm bản vẽ 2D. Đây là công cụ mạnh nhất để kiểm tra va chạm, báo giá chính xác và quản lý bảo trì sau này.
Chú trọng Mock-up (Làm mẫu thực tế): Trước khi sơn toàn bộ mặt tiền, lắp toàn bộ kính, gạch… hãy yêu cầu làm mẫu 1m2 – 2m2 tại công trường. Chi phí nhỏ, tránh rủi ro “sai màu, sai vân, sai độ phẳng” lớn.
Hy vọng bài viết này cung cấp cho bạn bộ “kim chỉ nam” đầy đủ và cập nhật nhất để tự tin xây dựng ngôi nhà cấp 4 mơ ước vào năm 2026. Hãy biến bản vẽ mặt đứng thành tác phẩm nghệ thuật kiến trúc bền vững với thời gian!
Bài viết được cập nhật dựa trên quy hoạch, tiêu chuẩn kỹ thuật (QCVN, TCVN), xu hướng vật liệu và giá thị trường tại Việt Nam năm 2026. Các con số giá tham khảo có thể biến động theo thời điểm và địa phương cụ thể.
