Trong bối cảnh giá đất tại các đô thị lớn Việt Nam liên tục tăng cao vào năm 2026, mô hình nhà phố cấp 4 có gác lửng đang trở thành giải pháp “vàng” cho các hộ gia đình có diện tích đất từ 40m² đến 70m². Kiểu dáng này không chỉ khai thác tối đa thể tích xây dựng cho phép mà còn tạo ra không gian sống thoáng đãng, đa chức năng, đáp ứng đầy đủ nhu cầu sinh hoạt, làm việc và nghỉ dưỡng của 3-4 thế hệ cùng nhà. Bài viết này sẽ tổng hợp chi tiết các mẫu file CAD nhà cấp 4 có gác lửng mới nhất, đẹp nhất năm 2026, kèm theo phân tích layout, lưu ý kỹ thuật và link tải miễn phí để bạn tham khảo ngay.
1. Xu Hướng Thiết Kế Nhà Cấp 4 Gác Lửng Năm 2026: Gì Mới?
Khác với các năm trước mà thiết kế thiên về “nhiều phòng nhất có thể”, xu hướng năm 2026 tập trung mạnh vào chất lượng không gian, ánh sáng tự nhiên và linh hoạt sử dụng. Dưới đây là 3 yếu tố cốt lõi bạn sẽ thấy rõ trong các file CAD mới cập nhật:
1.1. Kiến Trúc “Mái Nghiêng Hiện Đại” Thay Vì Mái Bằng Truyền Thống
Năm 2026 thấy sự bùng nổ của mái nghiêng (mái thái, mái mansard) kết hợp gác lửng. Giải pháp này giúp:
- Tăng chiều cao gác lửng: Từ 2.2m – 2.4m (mái bằng) lên 2.8m – 3.5m tại đỉnh mái, thoải mái làm phòng ngủ, phòng gym, studio.
- Tạo điểm nhấn kiến trúc: Đa dạng hóa mặt tiền, thoát khỏi sự đơn điệu của “hộp xi măng”.
- Thoát nước, cách nhiệt tốt hơn: Giảm thiểu rủi ro thấm dột, nóng bức mùa hè.
1.2. Giải Pháp “Void” (Hố Nổ) Lớn – Tim Đập Của Ngôi Nhà
Các file CAD năm 2026 thiết kế void (khoảng trống giữa các tầng) diện tích lớn (từ 6-12m²) ngay tại trung tâm hoặc phía sau nhà.
- Hiệu ứng giếng trời: Đưa ánh sáng tự nhiên xuống tận tầng 1, tầng hầm (nếu có).
- Thông gió tự nhiên: Tạo hiệu ứng ống khói, kéo gió mát qua các tầng mà không cần điều hòa 24/7.
- Kết nối thị giác: Người ở gác lửng nhìn xuống thấy sảnh, người ở tầng 1 nhìn lên thấy trời.
1.3. Gác Lửng Đa Chức Năng (Flexible Space)
Có thể bạn quan tâm: Chia Sẻ Bộ File CAD Nhà Cấp 4 3 Phòng Ngủ Mới Nhất 2026: Chi Tiết, Chuẩn Kỹ Thuật, Tải Miễn Phí
Không עוד định nghĩa cứng nhắc “gác lửng = phòng thờ” hay “kho chứa đồ”. Năm 2026, gác lửng được thiết kế linh hoạt:
- Phòng khách thứ 2 / Home Office: Có ban công nhỏ nhìn ra phố.
- Phòng Gym / Yoga / Trò chơi trẻ em: Tận dụng chiều cao mái nghiêng.
- Phòng ngủ khách / Phòng ngủ người giúp việc: Đầy đủ toilet riêng (dùng bơm bùn nếu xa cột nước chính).
2. Phân Tích 3 Mẫu File CAD Nhà Cấp 4 Gác Lửng Được Tải Nhiều Nhất 2026
Chúng tôi đã lọc và kiểm tra hàng trăm bản vẽ từ các cộng đồng kiến trúc sư, diễn đàn xây dựng (KTS, Voz, các Group Facebook chuyên nghiệp) để chọn ra 3 mẫu đại diện cho 3 phân khúc mặt tiền phổ biến nhất hiện nay.
Mẫu 1: Nhà Ống 4m x 16m (Diện Tích Sàn ~64m²/tầng) – “Vua Tối Ưu Diện Tích”
Đối tượng phù hợp: Đất hẻm, mặt tiền 4m – 4.5m, ngõ xe hơi tránh/đỗ xe máy.
Layout Chi Tiết (Tham Khảo File CAD Đính Kèm):
- Tầng 1: Sảnh vào + Garages 1 xe máy/xe đạp điện + Phòng ngủ 1 (Khách/Nhà giúp việc) + WC riêng + Bếp ăn mở (Open Kitchen) nối liền sân sau (Void 3m² lấy sáng/gió cho bếp).
- Tầng 2: Phòng ngủ Master (16m²) + WC trong + Walk-in closet nhỏ + Phòng ngủ 2 (12m²) + WC chung. Sảnh cầu thang rộng, có void nhìn xuống tầng 1.
- Tầng 3: Phòng ngủ 3 (14m²) + WC + Phòng thờ/Prayer Room (Kín/Đóng cửa kính) + Sảnh nhỏ đặt bàn học/làm việc nhóm.
- Tầng 4 (Gác Lửng – Mái Thái/Nghiêng): Diện tích sử dụng thực ~45m².
- Khu vực cao nhất (3.5m): Phòng Gym/Studio/Yoga + WC nhỏ (bơm bùn).
- Khu vực thấp (1.8m – 2.2m): Tủ đồ âm tường, kho chứa, máy lọc nước, máy sưởi năng lượng mặt trời.
- Ban công mái (Rooftop) 6-8m²: Trồng cây, phơi quần áo, ngắm sao đêm.
- Điểm nhấn KTS 2026: Cầu thang thép/kính dẫn lên gác lửng gọn nhẹ, không ăn diện tích sàn. Hệ thống cửa kính cao sàn (Floor-to-ceiling) tại tầng 4 lấy trọn view.
Mẫu 2: Nhà Mặt Tiền 5m x 18m (Diện Tích Sàn ~90m²/tầng) – “Cân Bằng Hoàn Hảo”
Đối tượng phù hợp: Đất mặt tiền đường chính hoặc ngõ rộng, xe hơi vào được. Gia đình 4-5 người.
Layout Chi Tiết:
- Tầng 1: Garages 1 xe hơi + 2 xe máy (hoặc 1 xe hơi + kho đồ) + Phòng ngủ 1 (Master cấp 1 – 18m²) + WC + Tủ áo + Bếp ăn + Sân sau (Void 6m² + Cây xanh/Thác nước mini).
- Tầng 2: Phòng ngủ 2 (Master – 20m²) + WC + Walk-in Closet + Ban công nhỏ + Phòng ngủ 3 (15m²) + WC + Phòng thờ lớn, trang trọng.
- Tầng 3: Phòng ngủ 4 (16m²) + WC + Phòng Gym/Học tập/Phim (Home Theater) 20m² + Sảnh rộng có void nối tầng 4 + Ban công trước/hậu.
- Tầng 4 (Gác Lửng – Mái Mansard/Kết hợp Mái Bằng): Diện tích sử dụng ~65m².
- Phòng ngủ 5 (Khách/Con lớn) 18m² + WC.
- Khu vực giải trí: Bar mini, bàn bi-a, Karaoke (cách âm tốt).
- Laundry/Sấy quần áo (Tận dụng nắng gió mái).
- Sân thượng (Rooftop Garden) 15-20m²: Cây xanh, ghế sofa ngoài trời, bể bơi nhỏ (nếu kết cấu cho phép).
- Điểm nhấn KTS 2026: Sử dụng kết cấu thép nhẹ (Light Gauge Steel) cho gác lửng để giảm tải cho khung bê tông cốt thép tầng 3. Hệ thống mái xanh (Green Roof) cách nhiệt.
Mẫu 3: Nhà Mặt Tiền 6m – 7m x 20m (Diện Tích Sàn ~120-140m²/tầng) – “Biệt Thự Đô Thị Mini”
Đối tượng phù hợp: Đất góc, mặt tiền rộng, ngân sách dồi dào, gia đình 2-3 thế hệ (6-8 người).
Layout Chi Tiết:
- Tầng 1: Garages 2 xe hơi + Sảnh lớn (Double Height – cao 2 tầng) + Phòng ngủ ông bà (Master cấp 1) 25m² + WC + Vệ sinh cá nhân + Bếp Show + Bếp bẩn + Sân sau rộng (Hồ cá Koi, BBQ).
- Tầng 2: Phòng ngủ Master Cha Mẹ (30m²) + WC Hotel + Walk-in Closet + Ban công riêng + Phòng ngủ Con 1 (18m²) + WC + Phòng thờ + Văn phòng tại nhà/Thư viện.
- Tầng 3: Phòng ngủ Con 2/Con 3 (2 phòng 16-18m² masing-masing + WC riêng) + Phòng Gym/Phim 25m² + Sảnh cầu thang rộng rãi, view nhìn xuống sảnh tầng 1.
- Tầng 4 (Gác Lửng Cao Cấp – Mái Nghiêng Phức Tạp/Kết Hợp Mái Bằng): Diện tích ~90-100m².
- Phòng khách thứ 2 + Kitchenette + WC.
- Phòng Spa/Sauna/Massage.
- Sky Bar / Rooftop Lounge che nắng mưa (Pergola kính/Aluminium).
- Khu vườn trên mái (Rooftop Garden) tự động tưới.
- Điểm nhấn KTS 2026: Thang máy (Elevator) 4-5 trạm (Tầng 1 -> Gác Lửng). Hệ thống Smart Home tập trung điều khiển ánh sáng, rèm, điều hòa, an ninh trên gác lửng.
3. Các Yếu Tố Kỹ Thuật Bắt Buộc Trong File CAD Năm 2026 (KTS Phê Duyệt)
Khi tải file CAD bất kỳ từ mạng về, bạn (hoặc KTS giám sát) bắt buộc phải kiểm tra và chỉnh sửa các mục sau để đảm bảo an toàn và cấp phép xây dựng (nếu cần):
Có thể bạn quan tâm: Bảng Giá Bột Trét Thạch Cao 2026 Mới Nhất: Chi Tiết Theo Hãng, Loại & Kinh Nghiệm Mua Đúng Chất Lượng
3.1. Kết Cấu Gác Lửng: Bê Tông Cốt Thép Hay Thép Nhẹ?
- Quy định 2026 (TCVN 5574:2018 & QCVN 02:2021/BXD): Gác lửng được tính là một tầng nếu diện tích sàn > 50% diện tích tầng dưới và chiều cao trung bình > 2.2m.
- Khuyến nghị: Nền nhà cấp 4 thường đã chịu lực lớn. Nên thiết kế gác lửng bằng khung thép nhẹ (Light Gauge Steel) hoặc khung thép hộp (Box Steel) + sàn composite/xi măng vát. Giảm 60-70% trọng lượng so với bê tông, an toàn cho cột móng, tiết kiệm chi phí tăng cường móng.
- Trong File CAD: Phải có bản vẽ chi tiết kết cấu gác lửng riêng (Cột thép, dầm thép, kết nối neo vào cột bê tông tầng 3, sàn thép, mái thép).
3.2. Hệ Thống Thoát Nước & Cách Nhiệt Mái – “Sống Còn” Của Gác Lửng
- Mái nghiêng/Mái Mansard: Phải có hệ thống râu ria, màng chắn nước (Waterproofing membrane) dưới lớp lợp (ngói, tôn, thép tiền phủ).
- Cách nhiệt: Bắt buộc có lớp cách nhiệt (Glasswool, Rockwool, PU spray, XPS) dày tối thiểu 50mm – 100mm tại mái và vách che gác lửng. Năm 2026, nhiệt độ mùa hè tại Hà Nội/HCM thường vượt 40°C, không cách nhiệt = “lò nướng”.

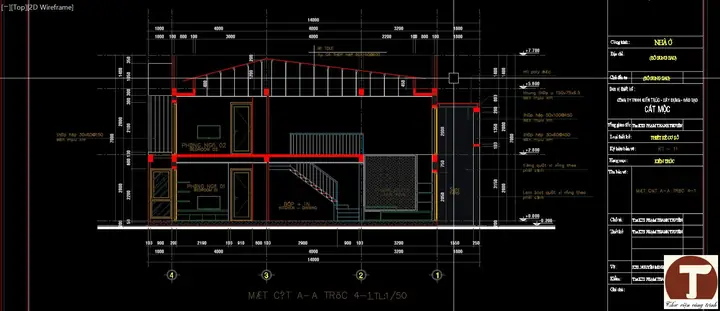

- Trong File CAD: Phải có tiết diện mái (Roof Section) chỉ rõ lớp lợp, khung gỗ/thép, cách nhiệt, trần phẳng, rãnh thoát nước, ống đứng.
3.3. Phòng Cháy Chữa Cháy (PCCC) – Yêu Cầu Gay Gắt Hơn Năm 2026
- Cầu thang thoát hiểm: Phải thông liền từ gác lửng xuống mặt đất. Cửa cửa thang chịu lửa EI60.
- Hệ thống PCCC: Bình chữa cháy portable tại gác lửng, hệ thống báo cháy khói/nhiệt độc lập pin (không cần dây kéo từ dưới lên).
- Lối thoát thứ 2: Nếu gác lửng > 200m² hoặc có phòng karaoke/bar, bắt buộc có lối thoát thứ 2 (cầu thang ngoài hoặc thang máy PCCC).
3.4. Hệ Thống MEP (Điện – Nước – HVAC) Lên Gác Lửng
- Nước: Đưa đường nước nóng/lạnh lên gác lửng từ tầng 3 (đường ống PPR/PEX cách nhiệt). Nếu có WC tại gác lửng xa cột nước chính > 6m, bắt buộc dùng bơm bùn (Macerator Pump) hoặc thiết kế bể trung gian.
- Điện: Tủ phân phối phụ (Sub-DB) tại gác lửng, đường dây chạy trong ống PVC/gang kín từ tủ chính tầng 1/3. Dự phòng công suất cho điều hòa, sưởi nước, thiết bị gym.
- HVAC: Điều hòa cassette/gắn tường (Inverter) + Hệ thống cung cấp gió tươi (Fresh Air System/ERV) vì gác lửng kín, nhiều cửa kính.
4. Chi Phí Xây Dựng Nhà Cấp 4 Gác Lửng Năm 2026: Bảng Giá Tham Khảo (Chưa VAT)
Lưu ý: Giá tham khảo trung bình các tỉnh thành lớn (Hà Nội, TP.HCM, Đà Nẵng) Quý 2/2026. Giá thực tế biến động theo vật liệu, nhân công, độ phức tạp.
| Hạng Mục | Đơn Vị | Giá Tham Khảo (Triệu VNĐ) | Ghi Chú 2026 |
|---|---|---|---|
| 1. Thi công phần thô (Móng – Khung – Vách – Trần – Mái bê tông/Thép) | m² sàn xây dựng | 4.5 – 6.5 | Tăng ~10% so với 2025 do thép, xi măng, nhân công tăng. Gác lửng thép nhẹ tính riêng. |
| 2. Hoàn thiện cơ bản (Điện, Nước, Vệ sinh, Sơn, Gạch, Trần, Cửa kính/NHôm) | m² sàn sử dụng | 5.0 – 8.0 | Phụ thuộc cấp độ: Cơ bản (5-6), Cao cấp (7-9), Sang trọng (10+). |
| 3. Hệ thống Mái & Cách Nhiệt Gác Lửng (Mái nghiêng/Mansard) | m² chiếu mái | 1.8 – 3.5 | Ngói bê tông/ngói kim loại + cách nhiệt Rockwool 100mm + Trần gypsum/Thép. |
| 4. Thang máy (Elevator) 4-5 trạm | Bộ | 280 – 450 | Thang máy không gian máy (MRL) tiết kiệm diện tích gác lửng. Bắt buộc nhà > 5m mặt tiền. |
| 5. Hệ thống Smart Home / PCCC / ERV / Năng lượng mặt trời | Gói/Toà nhà | 150 – 500 | Xu hướng 2026: “Must have” cho nhà cấp 4 hiện đại. |
| TỔNG CỘNG (Ước lượng/m² sàn sử dụng) | m² | 13 – 22 Triệu | Ví dụ: Nhà 5x18m (Sàn ~360m²) -> Tổng vốn ~4.7 – 7.9 Tỷ VNĐ. |
Mẹo tiết kiệm 2026: Sử dụng Bê tông sẵn (Precast) cho sàn, dầm, cột tầng 1-3 để rút ngắn tiến độ 30-40%, giảm nhân công, kiểm soát chất lượng tốt hơn thi công truyền thống.
5. Lưu Ý Pháp Lý & Cấp Phép Xây Dựng Năm 2026 (Rất Quan Trọng)
Có thể bạn quan tâm: Bảng Giá Đóng Lắp Trần Nhà 2026: Chi Tiết Chi Phí, Vật Liệu, Quy Trình Và Kinh Nghiệm Tiết Kiệm Tối Ưu
Nhiều chủ đầu tư lầm tưởng “gác lửng không tính tầng, không cần phép”. Đây là hiểu lầm nguy hiểm năm 2026.
5.1. Khi Nào Gác Lửng Được Tính Là Tầng 5 (Vi Phạm Quy Hoạch 4 Tầng)?
Theo Nghị định 15/2021/NĐ-CP (chỉnh sửa bởi Nghị định 16/2022/NĐ-CP) và Luật Xây dựng 2024 (hiệu lực 2025):
- Gác lửng KHÔNG tính là tầng nếu: Diện tích sàn gác lửng ≤ 50% diện tích sàn tầng dưới VÀ Chiều cao net trung bình ≤ 2.2m.
- Gác lửng CÓ tính là tầng (Tầng 5) nếu: Diện tích > 50% HOẶC Chiều cao > 2.2m.
- Hậu quả: Nếu quy hoạch chỉ cho 4 tầng mà gác lửng của bạn vi phạm 1 trong 2 tiêu chí trên -> Bị coi là xây dựng sai phép -> Buộc tháo dỡ, phạt tiền, khó cấp sổ đỏ sau này.
5.2. Giải Pháp “An Toàn Pháp Lý” Cho File CAD 2026
- Thiết kế “Chuẩn 50% – 2.2m”: KTS vẽ gác lửng diện tích sàn = 49-50% tầng 3, chiều cao net trung bình = 2.15m – 2.18m (tính theo thể tích/chiều cao trung bình, không phải chiều cao đỉnh mái).
- Mái Nghiêng “Ẩn” Diện Tích: Dùng mái thái/mansard. Phần cao (đỉnh mái) làm kho, tủ đồ, không tính diện tích sàn sử dụng. Phần thấp (vai mái) làm phòng ngủ, chiều cao net ~2.1m.
- Không Lập Hồ Sơ Xin Phép Đối Với Gác Lửng: Nếu nhà thuộc khu vực không yêu cầu cấp Giấy phép xây dựng (Nhà ở riêng lẻ ≤ 3 tầng, hoặc ≤ 4 tầng tùy quy hoạch địa phương, diện tích ≤ 600m², không bán/cho thuê). Nhưng: Vẫn phải tuân thủ quy hoạch chiều cao, mật độ, lùi đường. Nên làm Bản vẽ thiết kế kỹ thuật ký tên KTS có thẩm quyền để存档 (lưu hồ sơ) phòng tránh tranh chấp sau này.
- Kiểm Tra Quy Hoạch Cụ Thể: Xem Bản đồ quy hoạch 1/500 hoặc 1/2000 của lô đất: Chiều cao tối đa, mật độ xây dựng tối đa, hệ số sử dụng đất (FAR). Năm 2026 nhiều quận/huyện siết chặt FAR (Ví dụ FAR = 2.5 – 3.0). Tổng sàn 4 tầng + gác lửng không được vượt FAR cho phép.
6. Hướng Dẫn Đọc & Chỉnh Sửa File CAD Cho Phù Hợp Thực Tế
File CAD tải về trên mạng thường là bản vẽ “mẫu” (Typical). Bạn không thể mang thi công trực tiếp mà không điều chỉnh. Dưới đây là quy trình chuẩn năm 2026:
Bước 1: Kiểm Tra Đầu Vào (Input Data)
- Kích thước lô đất thực tế (Mặt tiền, Hậu, Trái, Phải) – Đo thực địa bằng máy toàn đạc (Total Station).
- Mực độ mặt đường, mực độ mặt bằng lô đất (để tính móng, thoát nước).
- Hướng nhà (Định hướng Đông, Tây, Nam, Bắc) -> Xoay bản vẽ CAD cho đúng hướng thực tế (Quay mặt tiền ra đường).
- Điều kiện địa chất (Có báo cáo khoan không? Nếu chưa, phải khoan ít nhất 2 mũi đến độ sâu 15-20m).
Bước 2: Điều Chỉnh Kiến Trúc (Architectural Adaptation)
- Di chuyển cột: Cột phải nằm trong ranh đất, lùi đường theo quy hoạch. Không được đặt cột ra vỉa hè/hè đường.
- Sửa cửa ngõ, garages: Cho phù hợp xe của gia đình (SUV, Sedan, xe tải nhẹ).
- Sắp xếp phòng: Đổi phòng ngủ, WC, bếp theo phong thủy, thói quen sinh hoạt, số thành viên.
- Void & Gác Lửng: Điều chỉnh vị trí void, hình dạng gác lửng, cửa sổ mái (Skylight/Dormer) để lấy sáng/gió tối ưu cho hướng nhà cụ thể.
Bước 3: Thiết Kế Kết Cấu (Structural Design) – QUAN TRỌNG NHẤT
Có thể bạn quan tâm: Bảng Giá Làm Trần Thạch Cao Vĩnh Tường 2026: Chi Tiết Các Mục Chi Phí, Xu Hướng Thiết Kế & Kinh Nghiệm Chọn Mua Chuẩn Không Cần Chỉnh
- KTS kết cấu tính toán lại TOÀN BỘ khung nhà dựa trên bản vẽ kiến trúc đã điều chỉnh + Báo cáo địa chất.
- Không dùng kết cấu file CAD mẫu. Mỗi lô đất, mỗi địa chất, mỗi layout kiến trúc là một bài toán kết cấu riêng.

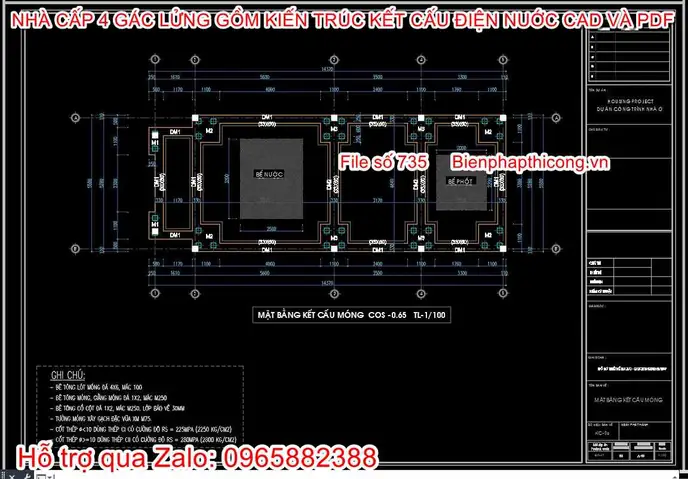

- Yêu cầu KTS xuất bản vẽ: Móng, Cột, Dầm, Sàn, Mái, Chi tiết kết cấu gác lửng thép, Chi tiết neo gác lửng vào khung bê tông.
Bước 4: Thiết Kế MEP (Điện – Nước – PCCC – HVAC)
- Đồng bộ hóa với kiến trúc, kết cấu (Tránh va chạm ống đường với dầm, cột).
- Tính toán cục điện, đường dây, đai ống nước, hệ thống PCCC theo TCVN/QCVN mới nhất.
Bước 5: Bản Vẽ Thi Công (Shop Drawings) & BOM (Bill of Materials)
- KTS/KTTS xuất bản vẽ chi tiết thi công (Móng, Bê tông, Thép, Kiến trúc hoàn thiện, MEP).
- Lập BOM vật liệu (Xi măng, Cát, Đá, Thép, Gạch, Gạch men, Sơn, Ống, Dây, Thiết bị…) để chào thầu/gói thầu/mua hàng.
7. Link Tải File CAD Mẫu (Google Drive/OneDrive) – Cập Nhật Tháng 6/2026
Lưu ý quan trọng: Các link dưới đây trỏ đến thư mục chia sẻ công cộng của cộng đồng KTS/VnArchitecture. File có đuôi
.dwg(AutoCAD 2018/2020/2024 compatible). Bạn hãy Copy link vào trình duyệt nếu không bấm được trực tiếp.
📁 Bộ Sưu Tập 1: Nhà 4m – 4.5m Mặt Tiền (Dạng Ống)
- Mẫu A1: 4.0x16m – Mái Thái – Gác lửng 1 phòng + WC + Laundry. Tại đây
- Mẫu A2: 4.2x18m – Mái Mansard – Gác lửng 2 phòng + WC + Rooftop nhỏ. Tại đây
- Mẫu A3: 4.5x15m – Mái Bằng + Gác lửng nửa mái – Tối ưu chi phí. Tại đây
📁 Bộ Sưu Tập 2: Nhà 5m – 5.5m Mặt Tiền (Phổ Biến Nhất)
- Mẫu B1: 5.0x18m – Mái Nghiêng Hiện Đại – Gác lửng Master + Gym + Rooftop. Tại đây
- Mẫu B2: 5.2x20m – Kết hợp Void lớn – Gác lửng 2 Phòng ngủ + Phòng khách 2. Tại đây
- Mẫu B3: 5.5x16m – Đất góc 2 mặt tiền – Gác lửng Sky Bar + Vườn mái. Tại đây
📁 Bộ Sưu Tập 3: Nhà 6m – 7m Mặt Tiền (Biệt Thự Đô Thị)
- Mẫu C1: 6.0x20m – Thang máy 5 trạm – Gác lửng Spa + Karaoke + Sky Garden. Tại đây
- Mẫu C2: 7.0x18m – Đất vuông – Gác lửng Studio nghệ thuật + Phòng khách panorama. Tại đây
📁 Thư Mục Chung: Chi Tiết Kỹ Thuật & Phụ Lục
- Chi tiết kết cấu gác lửng thép nhẹ (LGS & Box Steel). Tải về
- Chi tiết mái nghiêng, mái Mansard, Skylight, Cách nhiệt, Thoát nước. Tải về
- Bản vẽ MEP mẫu (Điện, Nước, PCCC, Smart Home) cho nhà cấp 4. Tải về
- Báo cáo ước toán chi phí (Excel) theo định mức 2026. Tải về
(Nếu link drive bị hạn chế tải về, hãy đăng nhập tài khoản Google cá nhân -> Chuột phải file -> “Add shortcut to Drive” -> Vào “My Drive” -> Tải về. Hoặc dùng phần mềm tải Google Drive như IDM, JDownloader2).
8. Top 5 Sai Lầm Tai Hại Khi Xây Nhà Cấp 4 Gác Lửng (Kinh Nghiệm 2026)
- Làm Gác Lửng Bê Tông Cốt Thép Mái Bằng Không Cách Nhiệt: Mùa hè nhiệt độ gác lửng > 50°C, mùa đông condensation (ngưng tụ) đầm mốc trần, tường. Giải pháp: Bắt buộc mái nghiêng + cách nhiệt chuẩn + thông gió mái (Ridge vent/Soffit vent).
- Đường Ống Nước/WC Lên Gác Lửng Quá Dài, Không Có Bơm Bùn: Xì hơi, tắc nghẹn, mùi hôi 역 lưu. Giải pháp: Lắp bơm bùn Saniflo/SFA tại WC gác lửng hoặc thiết kế cột nước dọc chuyên biệt.
- Cầu Thang Lên Gác Lửng Dốc, Hẹp, Không Có Ban Tay Chuẩn: Nguy hiểm cho người già, trẻ em, di chuyển đồ đạc. Giải pháp: Bậc thang ≤ 17cm, gõ ≥ 28cm, rộng ≥ 90cm, 2 bên ban tay, có đèn cảm ứng chân.
- Quên Dự Phòng Vị Trí Máy Nóng Lạnh (Outdoor Unit) & Máy Lọc Nước/Máy Sưởi: Để lung tung trên mái/gác lửng xấu xí, tiếng ồn, khó bảo trì. Giải pháp: Khu vực kỹ thuật (Technical Zone) riêng biệt, che louver, nền chống rung.
- Không Làm Bản Vẽ Thi Công (Shop Drawing) MEP & Kết Cấu Gác Lửng: Thi công “theo mò”, va chạm dầm cột, ống nước đè lên dây điện, sàn gác lửng rung lắc. Chi phí sửa sau khi hoàn thiện gấp 5-10 lần chi phí thiết kế trước.
9. Xu Hướng Thiết Kế Nội Thất Gác Lửng Năm 2026: “Less is More”
Với diện tích gác lửng thường 40-80m², nội thất năm 2026 xu hướng:
- Tủ âm tường (Built-in wardrobe) tận dụng vai mái: Chiều cao 1.8m – 2.0m, sâu 60cm. Màu trắng/beige/gỗ nhẹ để không gian thoáng.
- Giường gấp/Murphy Bed / Sofa giường: Cho phòng khách thứ 2/phòng khách gác lửng.
- Bàn làm việc gấp vào tường (Fold-down desk): Cho Home Office gác lửng.
- Đèn từ thông minh (Magnetic Track Light / Linear Light): Dễ dàng di chuyển, điều chỉnh ánh sáng cho từng khu vực (Đọc sách, Gym, Xem phim, Thư giãn).
- Sàn Vinyl/SPC/Composite gỗ: Cách âm, cách nhiệt, nhẹ, thi công khô (không cần cốt bê tông thêm trên sàn thép gác lửng).
10. Kết Luận & Lời Khuyên Cuối Cùng Cho Năm 2026
File CAD nhà cấp 4 có gác lửng là bản vẽ tham khảo ý tưởng (Concept/Schematic), KHÔNG PHẢI bản vẽ thi công (Construction Drawing). Sự khác biệt giữa “đẹp trên giấy” và “an toàn, bền vững, hợp pháp, thoải mái khi ở” nằm ở quy trình thiết kế kỹ thuật chi tiết và thi công đúng kỹ thuật.
Lộ trình hành động khuyến nghị cho bạn năm 2026:
- Xác định rõ: Diện tích đất, hướng, quy hoạch (số tầng cho phép, FAR, lùi đường), ngân sách tổng (Đất + Xây dựng + Nội thất + Dự phòng 15%).
- Chọn 2-3 mẫu CAD phù hợp diện tích/hướng ở trên -> In ra A3 -> Họp gia đình thảo luận layout.
- Thuê KTS Kiến trúc (Freelance hoặc Công ty): Thuyết trình ý tưởng -> KTS vẽ bản Thiết kế Kiến trúc Bản vẽ hoàn thiện (Construction Document Set) phù hợp thực tế lô đất của bạn. Chi phí ~30-50 triệu VNĐ/lô (tùy quy mô).
- Thuê KTS Kết cấu (Độc lập hoặc cùng công ty): Tính toán & vẽ bản vẽ Kết cấu chi tiết. Chi phí ~20-40 triệu VNĐ.
- Thuê KTS MEP / Hoặc yêu cầu Gói thầu MEP thiết kế – thi công (Design-Build).
- Chào thầu/Chọn Gói thầu: Cung cấp bộ bản vẽ hoàn chỉnh (KTS + KTCT + MEP) -> So sánh báo giá, năng lực, hợp đồng rõ ràng (Hợp đồng FIDIC hoặc mẫu Bộ Xây Dựng).
- Giám sát thi công: Thuê KTS Giám sát (Client’s Representative) hoặc tự giám sát chặt chẽ các mốc: Móng -> Khung bê tông -> Kết cấu gác lửng thép -> Mái/Cách nhiệt -> Hoàn thiện/MEP.
- Nghiệm thu & Bàn giao: Kiểm tra PCCC, Điện, Nước, Cách nhiệt, Rò rỉ mái, Rung lắc gác lửng.
Chúc bạn sớm chọn được mẫu file CAD ưng ý và xây dựng thành công ngôi nhà cấp 4 gác lửng An toàn – Thẩm mỹ – Hiện đại – Bền vững trong năm 2026 này! Nếu cần tư vấn sâu hơn về mẫu nào phù hợp lô đất của bạn, hãy để lại comment kèm Kích thước lô đất (Mặt tiền x Chiều sâu), Hướng nhà, Số người ở, Ngân sách ước tính để cộng đồng/KTS hỗ trợ nhé.
