Khi bước vào năm 2026, xu hướng thiết kế nhà ở tại Việt Nam đang chuyển dịch mạnh mẽ về phía sự tối ưu hóa không gian, công nghệ nhà thông minh (smart home) và các tiêu chuẩn xây dựng xanh (green building). Việc nắm vững cách làm bản vẽ thiết kế nhà đúng quy trình, đúng tiêu chuẩn kỹ thuật hiện hành (theo Bộ tiêu chuẩn TCXDVN 2026 và Quy chuẩn Quốc gia QCVN 01:2021/BXD đã sửa đổi bổ sung) không chỉ giúp chủ đầu tư hình dung được ngôi nhà mơ ước mà còn là “chìa khóa” pháp lý để cấp phép xây dựng, thẩm định giá và thi công chính xác, tránh phát sinh chi phí không đáng có.
Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết, toàn diện từ khâu chuẩn bị, các loại bản vẽ bắt buộc, quy trình thực hiện chuyên nghiệp đến các lưu ý quan trọng theo bối cảnh pháp lý và công nghệ năm 2026.
1. Hiểu Bản Chất: Bản Vẽ Thiết Kế Nhà Không Chỉ Là “Vẽ Đẹp”
Trước khi đi vào kỹ thuật, cần định vị đúng vai trò của bộ bản vẽ thiết kế (thường gọi là bản vẽ cấp phép hoặc bản vẽ thi công). Năm 2026, với sự phát triển của mô hình BIM (Building Information Modeling) và yêu cầu quản lý chất lượng công trình chặt chẽ hơn, bộ bản vẽ phải đáp ứng 3 mục tiêu cốt lõi:
- Tính pháp lý: Đủ điều kiện nộp xin Giấy phép xây dựng (theo Luật Xây dựng 2014, sửa đổi 2020, hiệu lực thi hành năm 2026) và các thủ tục liên quan (thẩm định an toàn cháy nổ, đánh giá tác động môi trường nếu có).
- Tính kỹ thuật: Đảm bảo an toàn cấu trúc (tải trọng, động đất, gió), vệ sinh an toàn lao động, tiêu chuẩn PCCC (PCCC), thoát nước, điện nước – tuân thủ các TCXDVN/QCVN mới nhất.
- Tính thi công & Quản lý: Chi tiết đủ để nhà thầu báo giá chính xác (BOQ), thi công đúng ý đồ thiết kế, giám sát dễ dàng kiểm tra nghiệm thu.
2. Chuẩn Bị Đầu Vào: Dữ Liệu “Sống Còn” Của Dự Án
Không thể bắt đầu cách làm bản vẽ thiết kế nhà nếu thiếu các dữ liệu đầu vào sau. Năm 2026, việc số hóa dữ liệu địa hình, pháp lý là bắt buộc tại nhiều tỉnh thành lớn (Hà Nội, TP.HCM, Đà Nẵng…) khi nộp hồ sơ trực tuyến qua Cổng dịch vụ công quốc gia.
Có thể bạn quan tâm: Cách Nhận Biết Gỗ Hương Xám Chuẩn Xác Nhất Năm 2026: Từ Lý Thuyết Đến Thực Chiến
2.1. Giấy tờ Pháp lý & Quy hoạch
- Sổ đỏ / Giấy chứng nhận quyền sử dụng đất: Xác định diện tích, hình hộc, ranh giới chính xác.
- Quyết định phê duyệt quy hoạch 1/500 (hoặc 1/2000): Rất quan trọng. Năm 2026, nhiều địa phương yêu cầu thiết kế phải trùng khớp 100% với chỉ tiêu quy hoạch: Hệ số sử dụng đất (HSUD), mật độ xây dựng, giới hạn chiều cao, đường lùi ranh, màu sắc kiến trúc (nếu có quy định).
- Giấy phép xây dựng (nếu đã có) hoặc Thông báo xây dựng: Để biết phạm vi thiết kế.
2.2. Bản Đồ Địa Hình & Trắc Địa Hình Thực Trạng
- Yêu cầu 2026: Bản đồ phải do đơn vị trắc địa có thẩm quyền thực hiện, tọa độ hệ VN2000, độ cao hệ BVN2000.
- Nội dung: Đường ranh lô đất, mốc ranh, cao độ tự nhiên (lưới 5x5m hoặc 10x10m), vị trí cây xanh, công trình lân cận, đường giao thông, hố ga, cột điện, mương thoát nước hiện trạng.
- Đầu ra file: .dwg (AutoCAD) và .xml/.gml (cho phần mềm quy hoạch/GIS của địa phương).
2.3. Điều Kiện Kỹ Thuật – Môi Trường
- Báo cáo khảo sát địa chất: Số khoan, độ sâu, mẫu đất, mặt nước ngầm, khuyến nghị loại móng, khả năng chịu tải. Năm 2026, các công trình từ 2 tầng trở lên thường yêu cầu báo cáo này kèm theo hồ sơ cấp phép.
- Điều kiện khí tượng: Vùng gió, vùng động đất (theo TCVN 9381:2012/QCVN 02:2009 BXD), lượng mưa thiết kế (thường lấy chu kỳ 50-100 năm tùy cấp độ công trình).
2.4. Yêu Cầu Chức Năng & Ngân Sách Của Chủ Đầu Tư (Brief)
- Số lượng phòng ngủ, phòng vệ sinh, phòng thờ, không gian chung, gara, vườn, hồ bơi…
- Phong cách kiến trúc: Hiện đại, Tối giản, Neoclassical, Đông Dương, Công nghiệp (Industrial) – xu hướng mạnh năm 2026.
- Mức độ hoàn thiện: Thô, cơ bản, cao cấp, hoàn thiện thông minh (Smart home ready).
- Ngân sách ước tính: Để kiến trúc sư/KTS điều chỉnh giải pháp cấu trúc, vật liệu phù hợp (ví dụ: chọn khung thép tiền chế hay bê tông cốt thép, gạch đỏ hay gạch không nung…).
3. Các Giai Đoạn Thực Hiện Bản Vẽ Thiết Kế (Quy Trình Chuẩn 2026)
Theo thực tế chuyên nghiệp và quy định tại Thông tư 09/2013/TT-BXD (hướng dẫn trình tự, thủ tục thiết kế), quy trình được chia làm 3 giai đoạn chính. Năm 2026, giai đoạn Thiết kế Kỹ thuật (TDKT) thường được tách biệt rõ rệt để làm bản vẽ thi công chi tiết (Shop drawing) bởi nhà thầu, nhưng KTS thiết kế phải xuất bản vẽ “Thiết kế Kỹ thuật căn bản” đủ điều kiện cấp phép.
Giai đoạn 1: Thiết Kế Khái Niệm (Concept Design / Schematic Design)
Mục tiêu: Hình dung khối thể, mặt bằng, mặt đứng, phối cảnh 3D để chủ đầu tư duyệt ý tưởng.
- Phân tích lô đất & Quy hoạch: Vẽ bản đồ hạn chế (ranh giới, đường lùi, tuyến xây dựng, hướng cửa chính, hướng phong thủy nếu chủ yêu cầu).
- Bố trí mặt bằng chức năng (Zoning):
- Tầng 1: Gara, phòng khách, bếp, ăn, phòng khách/ngủ lão/khách, WC chung, thang máy (nếu có), sân sau, kho.
- Các tầng trên: Phòng ngủ chính (Master bedroom có WC riêng, walk-in closet), phòng con, phòng thờ, WC chung, ban công, sân phơi.
- Tầng thượng: Phòng giặt, phòng máy điều hòa/năng lượng mặt trời, bàn thờ ông trời (nếu có), sân thượng xanh/giải trí.
- Giải pháp kiến trúc: Hình khối, mặt tiền, vật liệu mặt tiền (kính Low-E, gạch men, bê tông hiện diện, composite, gỗ tự nhiên…), hệ thống che nắng (brise soleil, mái hiên, cây leo).
- Giải pháp cấu trúc sơ bộ: Hệ thống khung (cột, dầm, sàn), loại móng (móng đơn, dải, bè, cọc), sơ bộ tiết diện cột/dầm để tính chiều cao tầng net.

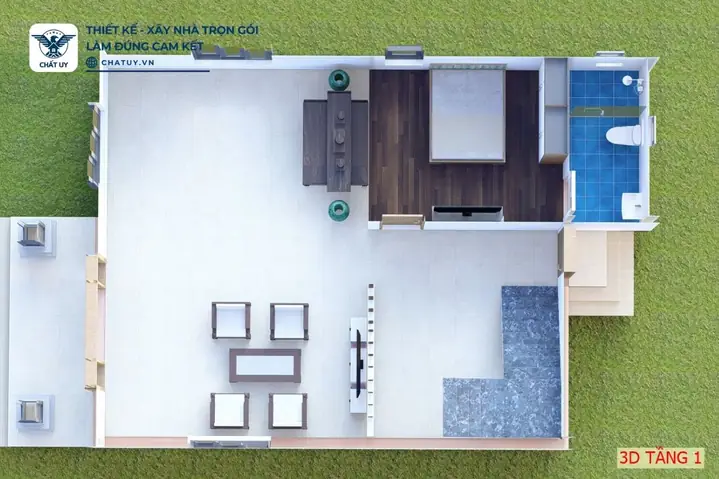

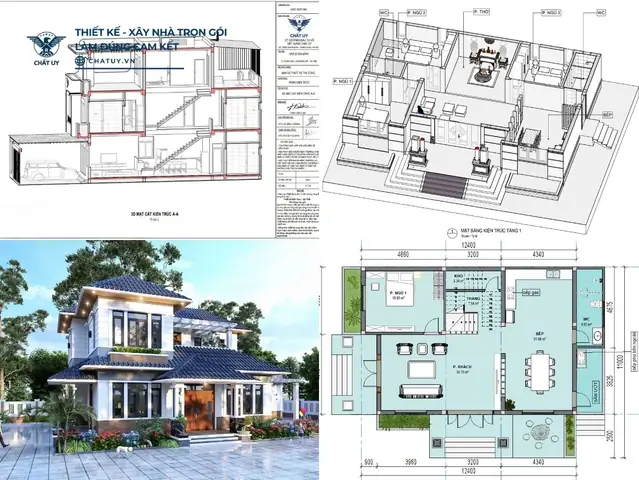

- Sản phẩm đầu ra: Bản vẽ mặt bằng các tầng (1:100), mặt đứng 4 hướng (1:100), cắt ngang/cắt dọc (1:100), phối cảnh 3D ngoại thất/nội thất sơ bộ, báo cáo giải pháp kỹ thuật, ước lượng tổng mức đầu tư sơ bộ.
Giai đoạn 2: Thiết Kế Kỹ Thuật (Technical Design / Design Development) – Giai Đoạn Quan Trọng Nhất Cho Cấp Phép
Mục tiêu: Hoàn thiện bản vẽ đủ điều kiện nộp xin Giấy phép xây dựng.
A. Phần Kiến Trúc (KT) – “Bộ mặt” của công trình
1. Bản vẽ Tổng mặt bằng mặt đất (1:200 hoặc 1:500):
Vị trí công trình trên lô đất (kích thước ranh giới đến viền nhà).
Hệ thống cảnh quan: Cổng ra vào (kích thước net cho xe hơi/xe tải), đường đi bộ, sân vườn, hồ nước, đèn sân vườn, thoát nước mặt đất, hố chứa rác, bể xử lý nước thải (nếu tách biệt), vị trí trạm biến áp/hộp điện (theo yêu cầu EVN).
Chú thích chỉ tiêu quy hoạch: Diện tích sàn, HSUD, mật độ, chiều cao, diện tích ירוק.

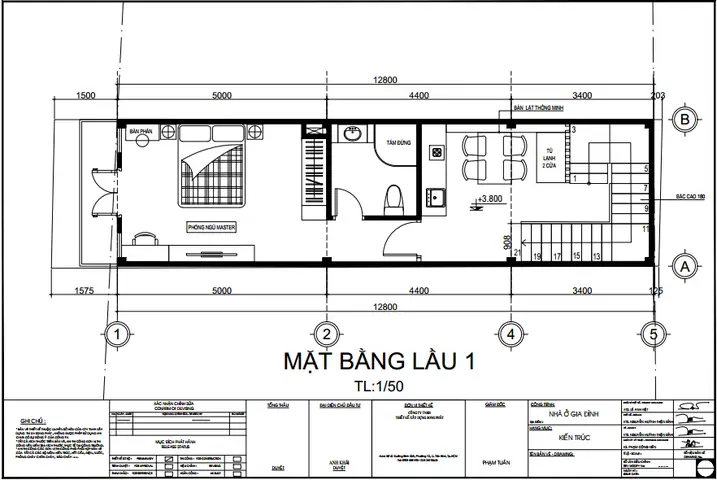

2. Bản vẽ Mặt bằng các tầng (1:50 hoặc 1:100):
Bày tỏ kích thước net phòng, vị trí tường (tường mang/tường vách), cửa ra vào (kích thước, hướng mở, loại cửa), cửa sổ, thang bộ (kích thước bước, cao độ nghỉ, lan can), thang máy, hố thang, hố thang máy, giếng trời, hố ga điện/nước.
Chú thích vật liệu hoàn thiện sàn, tường, trần (mã vật liệu).
Kích thước lưới cột (trục cột) trùng khớp với bản vẽ cấu trúc.
3. Bản vẽ Mặt đứng (1:50 hoặc 1:100):
4 mặt đứng (Tiền, Hậu, Trái, Phải).
Cao độ các mốc: ±0.00 (mặt đất thiết kế), mặt sàn các tầng, dầm, mui mái, đỉnh mái.
Hệ thống cửa sổ, kính, che nắng, ban công, lan can.
Chú thích vật liệu mặt tiền, màu sắc.

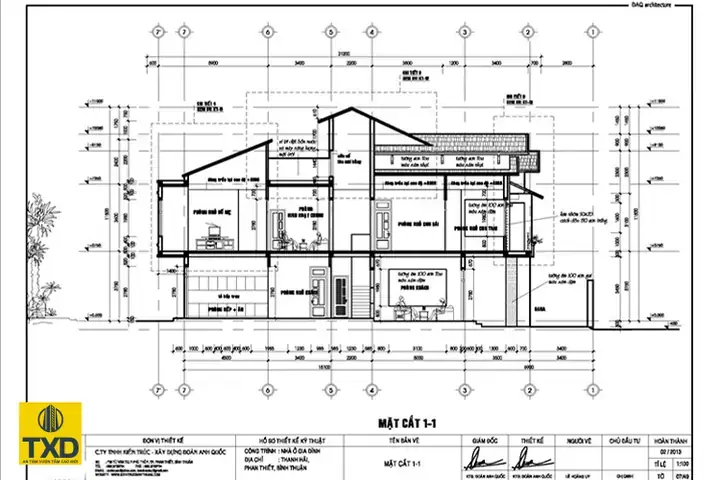

4. Bản vẽ Cắt ngang, Cắt dọc (1:50):
Thể hiện rõ cấu trúc ngầm (móng, hầm), mặt đất tự nhiên, mặt đất thiết kế, hệ thống thoát nước nền, lớp cách nhiệt mái, lớp cách âm sàn, chiều cao net các phòng.
Chi tiết nối tường – sàn – trần, cửa sổ – tường.
5. Bản vẽ Chi tiết Kiến trúc (1:20, 1:10, 1:5):
Chi tiết mái: Cách nhiệt, chống thấm, thoát nước mái, rào chắn mái, mái xanh (nếu có).
Chi tiết cửa sổ, kính vách (Curtain wall), cửa cuốn, cửa trượt.
Chi tiết thang bộ, lan can inox/kính, vách ngăn vệ sinh.
Chi tiết hoàn thiện: Viền đá, gạch men, sơn, gỗ, tấm composite/ACM.
Chi tiết PCCC: Cửa chắn lửa, thoát hiểm, biển chỉ dẫn.
6. Bảng thống kê diện tích, vật liệu, màu sắc.
B. Phần Cấu Trúc (CT) – “Xương sống” an toàn
Tuân thủ TCVN 5574:2018 (Bê tông cốt thép), TCVN 9381:2012 (Thiết kế chịu động đất), TCXDVN 375:2022 (Thi công CTBTCT – nếu có cập nhật).
- Bản vẽ Mặt bằng móng (1:50):
- Bố trí móng (đơn, dải, bè, cọc), kích thước móng, cao độ đáy móng, cao độ mặt bê tông sàn tầng 1.
- Vị trí hố ga, hố thang máy, bể nước, hố bơm.
- Chi tiết cọc (nếu có): Loại cọc, đường kính, chiều dài, năng lực chịu tải.
- Bản vẽ Mặt bằng khung các tầng (1:50):
- Bố trí cột, dầm, tấm sàn (tấm đúc tại chỗ, tấm tiền chế, tấm nơ-ron, tấm bong bóng…).
- Kích thước lưới trục cột, tiết diện cột, dầm (b x h).
- Vị trí hố thang, hố thang máy, giếng trời, hố ga M&E.
- Mũi tên chỉ hướng nhựa tấm sàn.
- Bản vẽ Mặt bằng bố trí thép cột, dầm, sàn (1:50):
- Số lượng, đường kính, cường độ thép (CB300-V, CB400-V, DB500-V…), khoảng cách đai/stirrup.
- Chi tiết neo dầm – cột, dầm – dầm, cột – móng.
- Thép cấu trúc tấm sàn (thép trên, thép dưới, thép bổ sung tại cột).
- Bản vẽ Chi tiết cấu trúc (1:20, 1:10):
- Chi tiết móng (đơn, dải, bè, cọc cắp).
- Chi tiết cột (neo chân, nối cột, đai cột).
- Chi tiết dầm (neo dầm, đai dầm, thép uốn, thép cắt).
- Chi tiết tấm sàn (đúc tại chỗ, nắp nơ-ron, tiền chế).
- Chi tiết thang bộ bê tông, bồn nước, bể thấm, hố thang máy.
- Lưu ý 2026: Yêu cầu kiểm tra biến dạng, nứt bê tông theo TCVN 5574:2018 chặt chẽ hơn. Phải có bản vẽ bố trí khung cắt (construction joints), khung giãn (expansion joints) nếu công trình dài > 40-50m.
C. Phần Điện – Nước – PCCC – Thông Tin (M&E + ICT) – “Huyết mạch” vận hành
Năm 2026: Bắt buộc tích hợp sẵn hạ tầng cho Smart Home (điều khiển ánh sáng, rèm, điều hòa, an ninh qua App), sạc xe điện (EV Charger) tại gara, hệ thống năng lượng mặt trời mái nhà (Rooftop Solar).
Có thể bạn quan tâm: Có Nên Làm Tủ Bếp Bằng Gỗ Công Nghiệp? Phân Tích Chi Tiết Ưu, Nhược Điểm Và Kinh Nghiệm Chọn Mua Năm 2026
- Hệ thống Cấp & Thoát Nước (CN – VS):
- Bản vẽ mặt bằng bố trí ống nước sạch (PPR, PEX, Inox), nước nóng (có bồn nóng lạnh/heat pump), nước thải (uPVC, HDPE), nước mưa.
- Hệ thống bơm tăng áp, bồn chứa nước sạch (nổi/ngầm), bể xử lý nước thải sơ cấp (Septic tank) hoặc kết nối thoát nước tập trung.
- Chi tiết vệ sinh: Vệ sinh squatting/sitting, bồn rửa mặt, vòi sen, bồn tắm, bồn cầu thông minh (Smart toilet).
- Chống thấm nhà vệ sinh, ban công, mái (Polyurethane, Cement polymer, TPO/PVC membrane).
- Hệ thống Điện (EL):
- Sơ đồ một đường (Single line diagram): Trạm biến áp (nếu công trình lớn), tủ phân phối chính (MDB), tủ phân phối tầng (SDB), tủ phân phối phòng (FDB).
- Mặt bằng bố trí đèn, ổ cắm, công tắc, cảm biến (motion, door, temp), điểm điều khiển Smart Home (Gateway, Server).
- Hệ thống chống sét (Franklin/ESE), hệ thống 접 địa (Grounding) đạt R < 4 Ohm.
- Hệ thống phát điện dự phòng (ATS + Máy phát) – bắt buộc với nhà có thang máy, bơm nước cao tầng.
- Hệ thống sạc xe điện (Wallbox 7kW – 22kW) tại gara.
- Hệ thống năng lượng mặt trời: Vị trí mảng pin, inverter, tủ kết lưới (Grid-tie).
- Hệ thống PCCC (FP):
- Hệ thống chữa cháy tự động (Sprinkler) – bắt buộc nhà cao tầng, nhà ở kiểu liền kề dài > 40m (theo QCVN 06:2022/BXD).
- Hệ thống báo cháy (Fire Alarm) địa chỉ (Addressable).
- Hệ thống thoát khói (Smoke extraction) cho hành lang, thang bộ, hố thang máy.
- Hệ thống chữa cháy di động (Cần chữa cháy CO2, ABC, bể chứa nước PCCC, bơm PCCC).
- Bản vẽ mặt bằng thoát hiểm, chỉ dẫn thoát hiểm, đèn thoát hiểm.
- Hệ thống HVAC & Thông gió (MV):
- Điều hòa trung tâm (VRV/VRF, Chiller – FCU) hoặc điều hòa riêng lẻ (Cassette, Duct, Wall mounted).
- Hệ thống thông gió máy (Fresh air unit, ERV/HRV) đảm bảo chất lượng không khí trong nhà (IAQ) – tiêu chuẩn mới 2026 chú trọng CO2 < 1000ppm.
- Hệ thống hút bếp, hút nhà vệ sinh.
- Hệ thống Thông tin & An ninh (ICT & Security):
- Hệ thống Camera IP (AI, nhận diện khuôn mặt, biển số xe), Đàm thoại hình ảnh (Video Doorphone), Kiểm soát ra vào (Access control – vân tay, thẻ, mặt, App).
- Hệ thống Wifi Mesh覆盖 toàn nhà, hệ thống âm thanh đa khu vực (Multi-room audio).
- Hệ thống báo trộm, báo rò rỉ gas, báo ngập nước.
D. Phần Cảnh Quan & Ngoại Thất (LA)
Bản vẽ mặt bằng cảnh quan: Cây xanh (loại, kích thước gốc, cao độ), bể nước, đèn trang trí, đường đi, vật liệu sân (gạch, đá, cỏ, gỗ composite).
Hệ thống tưới tự động (Irrigation), thoát nước cảnh quan.

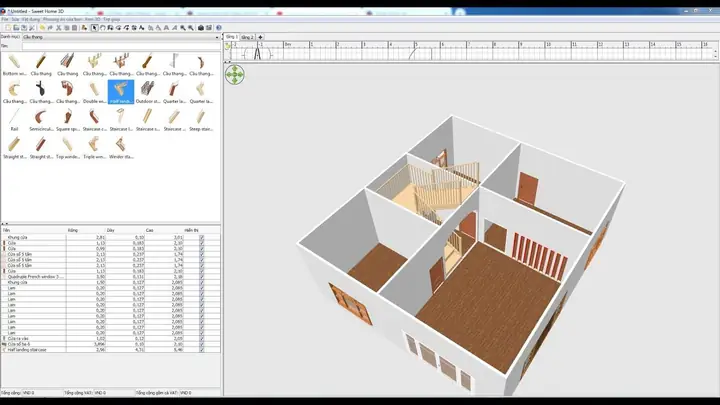

4. Công Cụ & Công Nghệ Hỗ Trợ Làm Bản Vẽ Năm 2026
Việc “cách làm bản vẽ thiết kế nhà” thủ công trên giấy hoặc chỉ dùng AutoCAD 2D đã lỗi thời đối với các dự án chuyên nghiệp.
-
Phần mềm BIM (Building Information Modeling) – Chuẩn mực:
- Autodesk Revit: Phổ biến nhất, tích hợp tốt Kiến trúc – Cấu trúc – M&E, xuất bảng định lượng (BOQ) tự động, kiểm tra va chạm (Clash Detection).
- Graphisoft Archicad: Mạnh về kiến trúc, mô hình hóa nhanh, giao diện thân thiện.
- Tekla Structures: Chuyên sâu cho cấu trúc thép, bê tông cốt thép phức tạp.
- Lợi ích 2026: Mô hình 3D duy nhất (Single Source of Truth). Thay đổi 1 chỗ -> Cập nhật toàn bộ mặt bằng, mặt đứng, cắt, جدول định lượng. Hỗ trợ xuất file IFC cho việc thẩm định, quản lý thi công, vận hành bảo trì (Facility Management).
-
Phần mềm Phân tích & Tính toán Cấu trúc:
- ETABS / SAFE / SAP2000 (CSI): Tiêu chuẩn vàng cho tính toán khung nhà cao tầng, nhà phức tạp.
- Midas Gen / Midas iGen: Phổ biến tại Việt Nam, hỗ trợ tốt TCVN, giao diện tiếng Việt.
- Robot Structural Analysis: Tích hợp tốt với Revit.
- PKPM / TSSD: Phần mềm nội địa, phù hợp tiêu chuẩn TCVN, giá thành hợp lý.
-
Phần mềm Tính toán M&E:
- Design Master (Electrical/HVAC/Plumbing) trong AutoCAD/Revit.
- HAP / Trace 700 / Carrier E20-II: Tính tải nhiệt điều hòa.
- DIA LUX / RELUX: Tính toán chiếu sáng.
- EPANET / WaterCAD: Tính mạng lưới nước.
-
Công cụ Quản lý & Hợp tác (CDE – Common Data Environment):
- Autodesk Construction Cloud (ACC/BIM 360), Procore, PlanRadar, Viewpoint.
- Năm 2026: Yêu cầu bắt buộc trên các dự án công, dự án lớn để quản lý phiên bản bản vẽ (Version Control), quy trình duyệt bản vẽ (Workflow Approval), ghi nhận vấn đề (Issue Tracking) trên mô hình 3D.
-
Công cụ Trình bày & Thẩm định:
- Enscape / Twinmotion / Lumion / D5 Render: Render real-time, đi tour thực tế ảo (VR) cho chủ đầu tư duyệt thiết kế.
- Navisworks / Solibri: Kiểm tra va chạm (Clash Detection) giữa các chuyên ngành (KT vs CT vs M&E) trước khi in bản vẽ thi công.
5. Các Lưu Ý “Sống Còn” Khi Làm Bản Vẽ Năm 2026
5.1. Tuân Thủ Chặt Chẽ Quy Chuẩn Quốc Gia (QCVN) & Tiêu Chuẩn (TCVN) Mới Nhất
- QCVN 01:2021/BXD (Sửa đổi 2024/2025 nếu có): Tiêu chuẩn kỹ thuật xây dựng nhà ở. Chú ý các chỉ tiêu: Chiều cao net phòng ở ≥ 2.8m (khuyến khích 3.0m), diện tích phòng ngủ tối thiểu, hệ số cửa sổ/điện tích sàn (tỷ lệ 1/6 – 1/8), thoát hiểm.
- QCVN 02:2009/BXD (Đang cập nhật): Tiêu chuẩn thiết kế chịu động đất. Việt Nam đang cập nhật bản đồ phân vùng động đất mới, KTS phải cập nhật PGA (Peak Ground Acceleration) mới nhất cho địa bàn xây dựng.
- QCVN 06:2022/BXD: PCCC cho nhà ở. Bắt buộc sprinkler cho nhà liền kề > 2 tầng hoặc chiều dài khối nhà > 40m.
- QCVN 09:2017/BXD (Hiệu lực 2026): Hiệu suất năng lượng bâtiment. Bắt buộc tính toán OTTV (Overall Thermal Transfer Value) cho mặt tiền kính, cách nhiệt mái, tường. Năm 2026, yêu cầu OTTV ≤ 30-40 W/m2 tùy vùng khí hậu. Điều này buộc phải dùng kính Low-E double glazing, cách nhiệt máiPU/Phenolic/Phenolic foam dày ≥ 50mm.
- TCVN 9381:2012 / ISO 834: Chịu lửa cấu trúc (R60, R90, R120 cho cột, dầm, sàn).
5.2. Tích Hợp Sớm Hệ Thống Thông Minh (Smart Home Ready)
- Không đợi thi công xong mới lắp. Phải thiết kế sẵn:
- Hệ thống bus (KNX, RS485, Zigbee, Matter/Thread) đi cùng đường ống điện.
- Nguồn dự phòng (UPS) cho Server/Gateway, Camera, Đàm thoại, Khóa thông minh.
- Điểm kết nối cho cảm biến: Nhiệt độ/độ ẩm (mỗi phòng), mở/đóng cửa, rò rỉ nước (dưới bồn rửa, bồn cầu, máy giặt), khí gas (bếp), khói (hành lang, phòng ngủ).
- Hạ tầng cho EV Charger: Ống dẫn dây chuyên biệt từ tủ điện chính đến gara, dự phòng công suất 7-22kW.
5.3. Thiết Kế Bền Vững & Thích Ứng Khí Hậu (Climate Resilience)
- Thiết kế thụ động (Passive Design): Tận dụng gió tự nhiên (địa phương thường có gió mùa), chiếu sáng tự nhiên (Daylight factor > 2%), che nắng hiệu quả (SHGC thấp).
- Mái xanh / Mái lạnh (Cool Roof): Giảm hiệu ứng đảo nhiệt, giảm tải điều hòa, chứa nước mưa.
- Vật liệu xanh: Ưu tiên vật liệu có tem Xanh Việt Nam (Vietnam Green Label), EPD (Environmental Product Declaration), vật liệu tái chế, gạch không nung, bê tông xanh (Fly ash, Slag cement).
- Quản lý nước mưa: Hệ thống thu giữ, thẩm thấu nước mưa tại chỗ (Rain garden, Permeable pavement, Soakaway pit) giảm áp lực cho thoát nước đô thị.
5.4. Kiểm Soát Chất Lượng Bản Vẽ (QA/QC Drawing)
Trước khi xuất bản in/PDF nộp hồ sơ hoặc giao nhà thầu, đội ngũ KTS Trưởng/KT Giám sát phải kiểm tra theo Checklist:
Cross-check (Chéo chuyên ngành): KT vs CT (Trục cột, kích thước dầm, hố ga, hố thang, cao độ sàn). KT vs M&E (Khoảng lỏng đường ống qua dầm, vị trí tủ điện, máy điều hòa, bể nước, hố ga). CT vs M&E (Lỗ khoan dầm cho ống, neo treo thiết bị nặng).
Kiểm tra Clash Detection: Chạy trên Navisworks/Solibri với mô hình BIM.
Kiểm tra Kích thước & Chú thích: Đơn vị đo lường (mm, m), cao độ (m), tọa độ. Trùng khớp giữa các bản vẽ (Mặt bằng tầng 1 vs Mặt bằng móng vs Mặt bằng sàn tầng 2).
Kiểm tra Pháp lý: Chiều cao tuyệt đối (từ mực nước biển) vs Quy hoạch. Mật độ, HSUD. Đường lùi ranh.
Định lượng (BOQ): Xuất từ mô hình BIM hoặc tính toán thủ công chính xác để chủ đầu tư nắm ngân sách, đấu thầu nhà thầu.
Có thể bạn quan tâm: Công Dụng Của Gỗ Thủy Tung: Toàn Tập Đặc Tính, Ưu Nhược Điểm, Ứng Dụng Thực Tế Và Xu Hướng Thị Trường Năm 2026
6. Quy Trình Duyệt & Cấp Phép Xây Dựng Năm 2026 (Quy Trình Hành Chính)
Sau khi có bộ bản vẽ Thiết kế Kỹ thuật (TDKT) hoàn chỉnh, quy trình nộp hồ sơ xin Giấy phép xây dựng (theo Luật Xây dựng, Nghị định 16/2022/NĐ-CP, Thông tư 09/2013/TT-BXD) hiện nay chủ yếu trực tuyến (Online) qua Cổng dịch vụ công cấp tỉnh/Thành phố:
- Chủ đầu tư đăng ký tài khoản, khai báo thông tin dự án.
- Tải lên hồ sơ điện tử: Bản vẽ ký số (CAD/PDF có chữ ký số KTS có thẩm quyền), Báo cáo giải pháp kỹ thuật, Báo cáo đánh giá tác động môi trường (nếu cần), Giấy tờ đất, Hợp đồng thiết kế, Chứng chỉ hành nghề KTS.
- Sở Xây dựng / Phòng Xây dựng huyện nhận hồ sơ, kiểm tra hình thức (5-7 ngày).
- Thẩm định chuyên môn (nếu công trình thuộc đối tượng phải thẩm định – Nhà cao tầng, công trình đặc殊, công trình quan trọng): Hội đồng thẩm định xem xét bản vẽ, mô hình BIM (nếu yêu cầu), báo cáo tính toán.
- Cấp Giấy phép xây dựng (hoặc Thông báo xây dựng cho nhà ở riêng lẻ ≤ 2 tầng, diện tích nhỏ theo quy định mới).
- Công bố thiết kế: Chủ đầu tư gửi bộ bản vẽ đã được cấp phép cho đơn vị giám sát, nhà thầu, đơn vị quản lý chất lượng công trình.
Lưu ý 2026: Nhiều địa phương yêu cầu nộp kèm File mô hình BIM (IFC/RVT) cùng hồ sơ cấp phép để kiểm tra tự động các chỉ tiêu quy hoạch, PCCC, hiệu suất năng lượng.
7. Từ Bản Vẽ Thiết Kế Đến Bản Vẽ Thi Công (Shop Drawing) – Bước Chuyển Giao Quan Trọng
Bản vẽ cấp phép (TDKT) thường ở mức độ “Căn bản” (LOD 300-350). Trước khi thi công, Nhà thầu phải lập Bản vẽ Thi công chi tiết (Shop Drawing – LOD 400-500) và trình KTS Thiết kế / KTS Giám sát duyệt.
Sự khác biệt cốt lõi:
TDKT: Chỉ ra cái gì (What), ở đâu (Where), kích thước chính (Main dims), yêu cầu chất lượng.
Shop Drawing: Chi tiết như thế nào (How): Chi tiết gia công thép (bar bending schedule – BBS), chi tiết khuôn mẫu, thứ tự đúc, vị trí ống ga chính xác đến mm, sơ đồ đấu dây điện chi tiết từng tủ, từng mạch, bản vẽ phối hợp M&E (Coordination drawing) 3D đã giải quyết va chạm.
Có thể bạn quan tâm: Top 10+ Công Ty Thiết Kế Nội Thất Tại Đà Nẵng Uy Tín, Chất Lượng Nhất Năm 2026
Vai trò của KTS Thiết kế năm 2026: Không chỉ vẽ xong nộp phép xong việc. Phải tham gia Duyệt bản vẽ thi công (Design Review), Giám sát kỹ thuật hiện trường (Site Supervision) các mốc quan trọng (kiem tra móng, kiem tra be tong cot/dam/san, kiem tra he thong M&E truoc khi bung kuon, kiem tra chong tham) de dam bao “Xay dung dung y do thiet ke”.
8. Chi Phí Thiết Kế & Thời Gian Thực Hiện Tham Khảo 2026
Tùy quy mô, độ phức tạp, địa điểm, độ uy tín đơn vị thiết kế.
| Loại hình nhà ở | Mức phí thiết kế tham khảo (VNĐ/m² sàn xây dựng) | Thời gian thực hiện (Khái niệm + Kỹ thuật) |
|---|---|---|
| Nhà phố/liền kề tiêu chuẩn (≤ 3 tầng, ≤ 6m mặt tiền) | 150.000 – 300.000 | 3 – 6 tuần |
| Nhà phố/liền kề cao cấp (4-5 tầng, mặt tiền rộng, hầm) | 250.000 – 500.000 | 6 – 10 tuần |
| Biệt thự đơn lập / Song lập (2-3 tầng, có hầm, vườn, hồ bơi) | 300.000 – 700.000+ | 8 – 16 tuần |
| Nhà ở kiểu mới (Townhouse, Shophouse thiết kế lặp) | 100.000 – 200.000 (chia sẻ chi phí mẫu) | 4 – 8 tuần (mẫu) |
Chi phí thường bao gồm: Kiến trúc + Cấu trúc + M&E (Điện, Nước, PCCC) + Cảnh quan. Phí khảo sát địa chất, trắc địa, thẩm định, làm hồ sơ cấp phép thường tính riêng.
9. Top 10 Sai Lầm Thường Gặp Khi Làm Bản Vẽ (Và Cách Khắc Phục 2026)
- Vẽ “đẹp” 3D nhưng mặt bằng không thi công được: Cột chui vào phòng, dầm chắn cửa sổ, ống nước đi qua dầm chính không khoan được.
- Khắc phục: Bắt buộc làm BIM, chạy Clash Detection sớm. KTS KT và KTS CT làm việc cùng mô hình từ đầu.
- Quên hệ thống thoát nước mái, ban công, nhà vệ sinh: Dẫn đến ngập nước, thấm tường năm sau.
- Khắc phục: Thiết kế độ dốc ≥ 1-2%, có khay thoát nước sàn (floor drain) tại mọi điểm thấp, ống thoát nước mái/ban công ra riêng, không gộp với nước thải vệ sinh.
- Thiếu hụt điểm điện, điểm nước, điểm data cho Smart Home: Lắp thêm sau thi công xong tốn kém, xấu xí.
- Khắc phục: Lập “Bảng yêu cầu điểm kỹ thuật M&E” chi tiết từng phòng cùng chủ đầu tư và đơn vị Smart Home trước khi vẽ bản vẽ kỹ thuật.
- Cửa sổ quá lớn, không che nắng, kính thường: Nóng bức, tiêu điện điều hòa khủng khiếp, vi phạm QCVN 09 (Hiệu suất năng lượng).
- Khắc phục: Tính toán OTTV. Dùng kính Low-E kép (Double Glazing), hệ khung ngắt cầu nhiệt (Thermal break). Thêm brise soleil, mái hiên, rèm cuốn ngoài trời.
- Thang bộ không đạt tiêu chuẩn an toàn/phong thủy: Bước cao > 18cm, bước sâu < 26cm, thiếu nghỉ, lan can thấp/hở > 10cm.
- Khắc phục: Tuân thủ QCVN 01:2021 (Bước ≤ 17.5cm, sâu ≥ 28cm cho nhà ở). Kiểm tra phong thủy số bước (Sinh – Lão – Tử – Tuyệt) nếu chủ yêu cầu.
- Móng không phù hợp địa chất: Móng đơn trên đất mềm -> chìm nghiêng. Cọc không tính toán năng lực, không thử cọc.
- Khắc phục: Bắt buộc có báo cáo khảo sát địa chất. KTS CT tính toán chọn loại móng. Yêu cầu thử cọc (Static load test) trước khi thi công hàng loạt.
- Thiếu hệ thống thoát hiểm, PCCC: Không có đường thoát hiểm thứ 2, thiếu cửa chắn lửa, thiếu báo cháy.
- Khắc phục: Tham khảo QCVN 06:2022/BXD ngay từ khái niệm. Thiết kế 2 hướng thoát hiểm cho mọi phòng ngủ.
- Bản vẽ các chuyên ngành “đi riêng”: KTS KT vẽ xong ném cho KTS CT, KTS CT vẽ xong ném cho KTS M&E -> Va chạm tràn lan hiện trường.
- Khắc phục: Quy trình thiết kế tích hợp (Integrated Design Process). Họp phối hợp (Coordination meeting) định kỳ hàng tuần. Dùng CDE/BIM 360.
- Không dự phòng bảo trì, thay thế: Ống nước chui trong sàn bê tông không có ống bảo vệ (conduit), tủ điện kẹp tường không tháo được, máy điều hòa đặt góc chết không vệ sinh/lắp được.
- Khắc phục: Thiết kế “Maintainable”. Ống nước/nước nóng trong sàn phải đi trong ống cứng (PVC/HDPE) để kéo thay được. Không gian dịch vụ (Service corridor/void) cho M&E.
- Chủ đầu tư thay đổi ý liên tục (Scope creep) khi đang vẽ kỹ thuật: Làm hỏng tiến độ, sai lệch bản vẽ, tăng chi phí.
- Khắc phục: Ký hợp đồng rõ ràng: Phạm vi thiết kế, số lần sửa đổi miễn phí, phí phát sinh thay đổi lớn sau khi duyệt Khái niệm. Sử dụng quy trình “Change Management” trên CDE.
10. Xu Hướng Thiết Kế Nhà Năm 2026 Ảnh Hưởng Đến Cách Làm Bản Vẽ
- Net Zero Energy / Carbon Neutral Ready: Bản vẽ phải tính toán tải nhiệt chính xác, tích hợp tối đa Năng lượng Mặt trời (BIPV – Building Integrated Photovoltaics), bơm nhiệt (Heat pump) thay gas/lò hơi, cách nhiệt siêu tốt (Passive House standard).
- Thiết Kế Toàn Diện Cuộc Sống (Wellness Design): Không gian xanh trong nhà (Indoor garden), hệ thống lọc không khí tập trung (ERV/HRV + HEPA + UV-C), ánh sáng nhân tạo theo nhịp sinh học (Circadian lighting), chất lượng nước uống trực tiếp (RO tập trung).
- Module & Prefab (Lắp ráp tiền chế): Bản vẽ cấu trúc chi tiết hóa module (tường tiền chế, sàn nơ-ron, phòng tắm module – Pod bathroom) để giảm thời gian thi công hiện trường, kiểm soát chất lượng tốt hơn.
- Digital Twin (Bản sao số): Bộ bản vẽ BIM (LOD 500 – As-built) bàn giao cho chủ đầu tư sau nghiệm thu để vận hành, bảo trì, quản lý tài sản suốt vòng đời công trình (Facility Management).
- Phong cách “Japandi” (Japan + Scandi) & “Wabi-sabi” hiện đại: Tối giản, vật liệu tự nhiên (gỗ, đá, bê tông, terrazo), màu trung tính, đường nét sạch. Bản vẽ chi tiết hoàn thiện (Finishing schedule) phải cực kỳ chính xác về vân gỗ, hoa đá, độ bóng sơn, khe nối (shadow gap).
11. Checklist Cuối Cùng Trước Khi Xuất Bản Vẽ (Pre-Issue Checklist)
Trước khi ký tên, đóng dấu KTS có thẩm quyền và xuất file PDF/DWG/IFC nộp hồ sơ/giáo nhà thầu, hãy check lần cuối:
- Pháp lý: Trùng khớp 100% chỉ tiêu quy hoạch 1/500 (HSUD, Mật độ, H cao, Lùi ranh, Màu sắc).
- Tọa độ & Cao độ: Hệ VN2000/BVN2000. Mốc ±0.00 rõ ràng, thống nhất toàn bộ chuyên ngành.
- Trục cột: Trùng khớp hoàn toàn KT – CT – M&E. Đánh số trục theo quy chuẩn (Số/Chữ cái).
- Kích thước: Net phòng thoả mãn QCVN 01. Kích thước tổng thể khớp tổng mặt bằng.
- Cao độ: Mặt sàn các tầng, dầm, mui mái, đỉnh mái, mặt đất thiết kế, mặt đất tự nhiên ghi rõ, khớp nhau.
- Cửa ra vào: Hướng mở hợp lý (mở ra ngoài cho phòng máy, WC công cộng, cửa thoát hiểm), kích thước net ≥ 0.9m (cửa chính ≥ 1.2m).
- Thang bộ: Kích thước bước/cao độ chuẩn. Lan can cao ≥ 1.1m (nhà cao tầng), khe hở ≤ 0.1m. Có đèn chiếu thang, đèn thoát hiểm.
- Thang máy: Hố thang, phòng máy, kích thước hầm hố theo tiêu chuẩn nhà máy (Mitsubishi, Schindler, Otis, Thang Long…). Dự phòng ổ cắm 3 pha, đèn, quạt, điện thoại trong hố/phòng máy.
- Chống thấm: Mái, hầm, WC, ban công, bể nước, hồ bơi có chỉ định hệ thống chống thấm cụ thể (Tên sản phẩm, độ dày, phương pháp thi công).
- PCCC: Đủ hệ thống theo QCVN 06. Bản vẽ thoát hiểm có mũi tên, khoảng cách chạy tối đa. Cửa chắn lửa tại hố thang, hố thang máy, đường ống xuyên tường chịu lửa.
- M&E Clash Free: Đã chạy Clash Detection trên mô hình BIM. Không ống nước/diện cắt dầm chính, không khung gió va cột/dầm.
- Hiệu suất năng lượng: Tính OTTV mặt tiền ≤ giới hạn. Cách nhiệt mái/tường đạt R-value yêu cầu.
- Bảng thống kê: Diện tích sàn các tầng, thể tích xây dựng, định lượng vật liệu chính (Bê tông, Thép, Gạch, Sơn…).
- Chữ ký & Dấu: Đầy đủ KTS Thiết kế (KT, CT, M&E), KTS Giám sát (nếu có), Chủ đầu tư. Có dấu đơn vị thiết kế có thẩm quyền.
12. Kết Luận
Việc cách làm bản vẽ thiết kế nhà năm 2026 không còn đơn thuần là vẽ các đường nét trên giấy hay màn hình CAD. Đó là quá trình tích hợp tri thức đa ngành (Kiến trúc – Cấu trúc – M&E – Cảnh quan – Kinh tế – Pháp lý – Công nghệ), được quản lý bằng quy trình số hóa (BIM/CDE), nhằm tạo ra một “bản sao số” chính xác, hợp pháp, an toàn, thẩm mỹ, tiết kiệm năng lượng và dễ dàng vận hành bảo trì.
Đầu tư đúng đắn, đầy đủ cho giai đoạn thiết kế (thường chỉ chiếm 3-5% tổng vốn đầu tư) là cách tiết kiệm hiệu quả nhất chi phí thi công (giảm thiểu phát sinh, trả lại, chậm tiến độ) và rủi ro pháp lý, an toàn trong suốt vòng đời 50-100 năm của công trình. Hãy chọn đơn vị thiết kế uy tín, có kinh nghiệm BIM, nắm vững quy phạm mới nhất và yêu cầu họ trình bày giải pháp bằng mô hình 3D/BIM để bạn “xem trước nhà sau” chính xác nhất trước khi động cốc.
