Năm 2026 đánh dấu sự bùng nổ của xu hướng sống tối giản, tối ưu không gian sống trong các căn hộ chung cư, nhà phố nhỏ và biệt thự hiện đại. Trong bối cảnh đó, bản vẽ thiết kế giường tầng không chỉ đơn thuần là các nét vẽ kỹ thuật khô khan mà trở thành “chìa khóa” quyết định sự an toàn, thẩm mỹ và hiệu quả sử dụng diện tích. Bài viết này tổng hợp đầy đủ nhất các mẫu thiết kế, tiêu chuẩn kỹ thuật, xu hướng mới nhất năm 2026 và kinh nghiệm chọn lọc bản vẽ phù hợp cho từng không gian.
1. Tại Sao Cần Bản Vẽ Thiết Kế Giường Tầng Chuẩn Kỹ Thuật Năm 2026?
Nhiều gia chủ chủ quan, mua giường tầng có sẵn (ready-made) hoặc nhờ thợ mộc làm “theo cảm tính” mà bỏ qua bước thiết kế bản vẽ chi tiết. Điều này dẫn đến những rủi ro lớn:
- An toàn tuyệt đối: Giường tầng chịu lực động (người ngủ lăn lộn, trẻ em nhảy nhót). Bản vẽ tính toán khung chịu lực, kết nối móc, bulong, độ dày ván ép/MDF/GO theo tiêu chuẩn TCVN/QCVN 2026 đảm bảo không bị biến dạng, sập khung.
- Tối ưu không gian “khoảng trống”: Năm 2026, xu hướng Custom-made (làm theo đơn) lên ngôi. Bản vẽ giúp tận dụng khe hở dưới giường, góc tường thành tủ áo, kệ sách, bàn học, thậm chí là buồng ngủ cho phụ huynh (giường tầng 3 tầng/giường tầng có sàn).
- Kiểm soát chi phí chính xác: Bản vẽ triển khai (Shop drawing) bao gồm BOM (Danh sách vật liệu – Bill of Materials) giúp gia chủ báo giá chính xác gỗ, kim loại, sơn, phụ kiện, tránh phát sinh chi phí 20-30% so với dự toán ban đầu.
- Phù hợp quy hoạch phòng: Đảm bảo khoảng cách an toàn đến trần nhà (tối thiểu 80-100cm), cửa sổ, đèn chùm, tủ lạnh, điều hòa – các yếu tố thường bị bỏ qua khi không có bản vẽ 3D/2D.
2. Phân Loại Bản Vẽ Thiết Kế Giường Tầng Phổ Biến Năm 2026
Tùy thuộc vào nhu cầu, diện tích và đối tượng sử dụng, các KTS (Kiến trúc sư) / Thiết kế nội thất năm 2026 chia thành 5 nhóm chính:
2.1. Giường Tầng 2 Cấp (Classic Bunk Bed)
- Đối tượng: 2 trẻ em, phòng khách sạn, ký túc xá.
- Đặc điểm bản vẽ: Tập trung vào thiết kế cầu thang (thẳng, góc, có hộc chứa đồ), lan can an toàn (cao ≥ 30cm so với nệm), thông gió cho giường dưới.
- Xu hướng 2026: Cầu thang dạng hộp (box stair) tích hợp tủ kéo, tủ áo dọc theo thân cầu thang.
2.2. Giường Tầng 2 Cấp Dạng L (L-Shape / Corner Bunk Bed)
- Đối tượng: Phòng vuông, góc phòng rộng, muốn tạo không gian chơi/đọc sách dưới giường trên.
- Đặc điểm bản vẽ: Phức tạp hơn ở góc nối 2 khung giường. Yêu cầu tính toán moment lực tại góc nối. Thường thiết kế giường dưới vuông góc với giường trên.
- Ưu điểm: Không gian dưới giường trên rộng rãi, đặt được bàn học, ghế sofa nhỏ.
2.3. Giường Tầng Có Sàn / Giường Loft (Loft Bed / Mezzanine Bed)
- Đối tượng: Phòng cao trần (≥ 2.8m), người lớn, studio, căn hộ 1PN.
- Đặc điểm bản vẽ: Đây gần như là công trình “nhà trong nhà”. Bản vẽ phải có: Khung thép/kết cấu gỗ chịu lực chính, sàn gỗ ép/xi măng vát, hệ thống cột chống, cầu thang cố định, lan can quanh sàn.
- Xu hướng 2026: Kết hợp tủ áo liền tường dọc thân cầu thang, bàn làm việc góc thông minh, đèn LED dòng chảy (linear light) gắn dưới sàn giường trên tạo không gian thư giãn cực “chill”.
2.4. Giường Tầng 3 Cấp (Triple Bunk Bed)
Có thể bạn quan tâm: Bảng Màu Sơn Nhà Đẹp Nhất 2026: Xu Hướng, Top Lựa Chọn & Bí Quyết Chọn Màu Chuẩn Gu
- Đối tượng: Gia đình 3 con, nhà nghỉ, homestay diện tích hẹp.
- Đặc điểm bản vẽ: Yêu cầu khung cực kỳ chắc chắn (thường dùng thép hộp 50x50x3mm hoặc gỗ tự nhiên dày ≥ 80mm). Cầu thang thường thiết kế dọc tường hoặc góc phòng. Lan can giường 3 bắt buộc cao và kín.
- Lưu ý 2026: Kiểm tra tiêu chuẩn PCCC (Phòng cháy chữa cháy) cho nhà ở tập thể: cửa thoát hiểm, vật liệu chống cháy B1.
2.5. Giường Tầng Kết Hợp Đa Chức Năng (Multifunctional Bunk Bed) – Xu Hướng Số 1 Năm 2026
- Bao gồm: Giường trên – Bàn học/Tủ áo dưới; Giường trên – Sofa dưới; Giường tầng có sàn – Phòng tắm/Kho chứa dưới.
- Bản vẽ: Phức tạp nhất, yêu cầu phối hợp MEP (Điện – Nước – Điều hòa). Ví dụ: Đường dây điện cho đèn đọc sách, ổ cắm sạc điện thoại, đường ống nước nếu có bồn rửa tay nhỏ dưới sàn.
3. Cấu Trúc Một Bộ Bản Vẽ Thiết Kế Giường Tầng Chuẩn Năm 2026
Một bộ bản vẽ chuyên nghiệp (đủ dùng để thi công xưởng CNC hoặc thi công tay) phải bao gồm các tờ sau:
| Tên Bản Vẽ | Nội Dung Chính | Định Dạng Thường Dùng | Mức Độ Quan Trọng |
|---|---|---|---|
| 1. Bản vẽ phối cảnh 3D (3D Perspective) | Hình ảnh thực tế, màu sắc, vật liệu, ánh sáng. Giúp gia chủ hình dung thành phẩm. | JPG, PNG, MP4 (Walkthrough), SKP (SketchUp) | ⭐⭐⭐⭐⭐ (Duyệt ý tưởng) |
| 2. Bản vẽ mặt cắt (Section View – A-A, B-B) | Cấu trúc khung, chiều cao các tầng, độ dày ván, nệm, khoảng cách trần, chi tiết nối cột – dầm. | DWG, PDF (Ratio 1:20, 1:50) | ⭐⭐⭐⭐⭐ (Thi công) |
| 3. Bản vẽ mặt phẳng bố trí (Layout Plan) | Vị trí giường trên bản đồ phòng, khoảng cách tường, cửa, cửa sổ, điểm điện/nước. | DWG, PDF | ⭐⭐⭐⭐⭐ (Phối hợp MEP) |
| 4. Bản vẽ chi tiết kết nối (Connection Details) | Chi tiết móc gỗ, bulong ẩn/hiện, khâu gỗ chồng chéo, khung thép hàn/bullon, chân điều chỉnh cao độ. | DWG (Ratio 1:5, 1:10) | ⭐⭐⭐⭐⭐ (An toàn) |
| 5. Bản vẽ triển khai tấm (Cutting List / Nesting) | Kích thước từng tấm ván (MDF, HDF, Plywood, Gỗ tự nhiên), lỗ khoan CNC, đường cắt, canh lỗ khoan hệ thống kết nối (Minifix, Camlock, Đinh ẩn). | DXF, CSV (cho máy CNC), PDF | ⭐⭐⭐⭐⭐ (Sản xuất) |
| 6. BOM – Bill Of Materials (Bảng định mức vật liệu) | Loại gỗ, épaisseur, sơn (PU, UV, Nước, Melamine), kim loại (thép, inox), phụ kiện (bánh xe, khóa cửa, pistong, đai an toàn), keo, vít. | Excel, PDF | ⭐⭐⭐⭐⭐ (Báo giá/Kho) |
| 7. Bản vẽ hệ thống điện/đèn (Lighting/Electrical Plan) | Vị trí đèn LED strip, đèn đọc, ổ cắm USB/C-type, công tắc cảm ứng, đường dây chạy ẩn trong khung. | DWG | ⭐⭐⭐⭐ (Tiện nghi) |
4. Tiêu Chuẩn Kích Thước & Kích Thước Nhân Thố (Anthropometry) Năm 2026
Việc nắm rõ các con số “vàng” giúp bản vẽ thiết kế giường tầng vừa đẹp vừa an toàn, phù hợp chuẩn người Việt năm 2026 (chiều cao trung bình tăng so với 10 năm trước).
4.1. Kích Thước Nệm & Khung Ngủ (Mattress & Frame Size)
- Nhỏ (Single/Kids): 900 x 1900mm / 900 x 2000mm (Phổ biến cho trẻ em, học sinh).
- Vừa (Single Large/Teen): 1000 x 2000mm / 1050 x 2000mm (Chuẩn người lớn Việt năm 2026).
- Lớn (Double/Queen): 1200 x 2000mm / 1400 x 2000mm (Giường tầng 2 người/giường trên rộng).
- Lưu ý: Khung gỗ/thép thiết kế lớn hơn nệm 20-30mm mỗi bên (tổng +40-60mm chiều rộng/dài) để nệm lọt vào khung gác (rebate) tránh trượt.
4.2. Khoảng Cách Giữa 2 Tầng (Clearance Height)
- Giường dưới (Sitting height): Tối thiểu 950mm – 1000mm (từ sàn nhà đến đáy ván giường trên). Cho phép ngồi dậy thoải mái, đặt bàn học cao 750mm.
- Giường trên (Headroom): Tối thiểu 800mm – 900mm (từ mặt nệm giường trên đến trần nhà/sàn giường trên nếu là Loft). Tránh đụng đầu khi ngồi dậy.
- Tổng chiều cao giường tầng 2 cấp: Thường 1600mm – 1800mm (phù hợp trần nhà chuẩn 2.8m – 3.0m).
4.3. Cầu Thang & Lan Can (Stairs & Guardrails)
Có thể bạn quan tâm: Chiều Rộng Của Cổng Theo Phong Thủy 2026: Tiêu Chuẩn Vàng, Công Thức Tính Toán & Bí Quyết Chọn Ngày Lắp Đặt Hút Tài Lộc
- Bậc cầu thang: Chiều sâu (Going) ≥ 200mm (tốt nhất 220-250mm), Chiều cao (Riser) ≤ 180mm (tốt nhất 160-170mm). Năm 2026 xu hướng làm bậc thang “hộc” (depth 250-300mm) chứa đồ.
- Lan can giường trên: Chiều cao ≥ 300mm so với mặt nệm (Tiêu chuẩn an toàn trẻ em). Khoảng cách giữa các thanh dọc ≤ 100mm (tránh kẹt đầu trẻ).
- Lan can cầu thang: Cao ≥ 900mm từ mép bậc.
4.4. Kích Thước Giường Loft / Có Sàn (Mezzanine)
- Chiều cao sàn (Floor-to-Floor): Tối thiểu 2100mm – 2200mm (để dưới sàn đi đứng thoải mái).
- Dày sàn: Sàn gỗ ép/xi măng vát ≥ 18mm – 22mm (nới cột ≤ 600mm).
- Khoảng cách trần (Headroom trên sàn): ≥ 1000mm (lý tưởng 1200mm).
5. Top 10+ Mẫu Bản Vẽ Thiết Kế Giường Tầng “Hot” Nhất Năm 2026
Dưới đây là mô tả chi tiết các mẫu thiết kế đang dẫn đầu xu hướng, kèm ý tưởng bố trí từ bản vẽ thực tế:
Mẫu 1: Giường Tầng 2 Cấp “Smart Storage” – Cầu Thang Hộc Tích Hợp Tủ Áo
- Phong cách: Modern, Minimalist, Scandi.
- Vật liệu: Gỗ công nghiệp MFC/Melamine trắng sữa / Gỗ sồi trắng tự nhiên, chân kim loại đen mạ kẽm.
- Điểm nhấn bản vẽ:
- Cầu thang dạng hộp (Box stair) rộng 600mm, mỗi bậc là 1 ngăn kéo lớn (soft-close).
- Dọc thân cầu thang thiết kế tủ áo 2 cánh mở rộng tới trần (hoặc tủ kính trang trí).
- Giường trên: Lan can kính cường lực 8mm trong suốt (tăng không gian thị giác) hoặc lan can gỗ lỗ tròn (thông gió, an toàn).
- Giường dưới: Đầu giường thiết kế tích hợp kệ đầu giường, đèn đọc LED cảm ứng, ổ cắm USB.
- Phù hợp: Phòng ngủ 2 trẻ em (10-15m2), căn hộ chung cư.
Mẫu 2: Giường Loft “Urban Studio” – Sàn Gỗ Tự Nhiên + Khung Thép Đen Công Nghiệp
- Phong cách: Industrial, Loft, Japandi.
- Vật liệu: Khung thép hộp 60x60x3mm sơn tĩnh điện đen matte, sàn gỗ Teak/Oak tự nhiên 20mm, lan can dây inox / thanh thép mảnh.
- Điểm nhấn bản vẽ:
- Cầu thang dọc tường kiểu “thang máy” (ship ladder) góc 60-65° tiết kiệm diện tích, bậc gỗ dày 40mm gắn trên khung thép.
- Dưới sàn: Bố trí sofa 2 chỗ, bàn cafe, kệ tivi treo tường. Đèn track light gắn dưới sàn giường trên chiếu xuống.
- Hệ thống thoát khí/điều hòa: Bản vẽ MEP có đường ống dẫn gió từ máy lạnh đáy tường lên góc sàn giường trên.
- Phù hợp: Studio, phòng trọ cao cấp, căn hộ 1PN diện tích 25-35m2.
Mẫu 3: Giường Tầng Dạng L “Corner Study” – Tối Ưu Góc Phòng Cho Học Sinh
- Phong cách: Contemporary, Color Block (Pastel).
- Vật liệu: Ván MDF sơn PU màu Pastel (Xanh mint, Hồng đào, Beige), vân gỗ tự nhiên tại mặt bàn.
- Điểm nhấn bản vẽ:
- Giường trên đặt dọc tường dài, giường dưới vuông góc tạo hình chữ L.
- Không gian góc giữa 2 giường: Thiết kế Bàn học cố định rộng 1.2m – 1.5m, có hộc chứa sách, kệ treo tường trên bàn.
- Cầu thang đặt ở đầu giường trên, dạng thang gác có lan can 2 bên.
- Tủ áo liền tường chiếm phần còn lại của tường dài.
- Phù hợp: Phòng ngủ học sinh/cáp 2/3 (12-18m2), cần không gian học tập riêng biệt.
Mẫu 4: Giường Tầng 3 Cấp “Family Homestay” – Chuẩn Khách Sạn 3 Sao
- Phong cách: Resort, Tropical, Neoclassic.
- Vật liệu: Gỗ Xoan/Gỗ Sồi tự nhiên khô sấy, sơn PU chống UV, nệm lò xo cao cấp cao 25cm.
- Điểm nhấn bản vẽ:
- Khung chính: Cột gỗ tròn/vuông dày 100x100mm hoặc thép H-beam che gỗ.
- Mỗi tầng có lan can kín nửa dưới (gỗ/ván ép) + nửa trên (kính/inox) đảm bảo an toàn tuyệt đối.
- Cầu thang chính: Thang gác rộng 700mm, bậc thấp (160mm), có lan can 2 bên, đèn LED gắn dưới mép bậc.
- Tích hợp: Mỗi giường có đèn đọc riêng, ổ cắm sạc, rèm che riêng (hệ thống ray rèm gắn dưới đáy giường trên).
- Phù hợp: Homestay, nhà nghỉ, gia đình 3 con chung phòng lớn (>20m2).
Mẫu 5: Giường Tầng “Transformers” – Giường Trượt / Giường Gập Tường (Murphy Bunk Bed)
Có thể bạn quan tâm: Chiều Cao Kệ Tivi Phòng Ngủ Chuẩn Nhất 2026: Công Thức Toán Học, Quy Tắc Vàng & Top Mẫu Hot Nhất Năm Nay
- Phong cách: Siêu tối giản, Future Tech.
- Vật liệu: Khung nhôm/Thép cao cấp, piston khí/hydraulic nhập khẩu (Hettich, Blum, Hafele), mặt tấm MFC/HPL siêu mỏng.
- Điểm nhấn bản vẽ (Rất phức tạp – Yêu cầu xưởng CNC chuẩn):
- Cơ chế: Giường trên gập lên trần / Giường dưới trượt vào tường / Cả 2 gập gọn thành tủ áo.
- Bản vẽ chi tiết: Tính toán trọng lực, điểm neo tường (tường phải là tường bê tông/ gạch block dày ≥ 150mm, KHÔNG gắn lên vách ngăn khô).
- An toàn: Khóa tự động khi gập/mở, chân tự động xổ ra khi hạ giường.
- Phù hợp: Phòng đa năng (Gym/Phòng khách/Phòng ngủ), căn hộ micro (<20m2).
Mẫu 6: Giường Tầng Có Sàn “Mini Apartment” – Tách Biệt Hoàn Toàn Khu Ngủ & Sống
- Phong cách: High-end, Luxury, Smart Home.
- Điểm nhấn bản vẽ:
- Sàn giường trên làm phòng ngủ chính (Master bedroom), có cửa sổ, điều hòa riêng.
- Dưới sàn: Phòng khách + Bếp nhỏ (Kitchenette) hoặc Phòng làm việc + WC khách.
- Cầu thang: Thang bộ nội thất cao cấp (bậc gỗ dày, lan can inox/kính), có thể thiết kế thang cuốn (spiral staircase) nếu góc nhỏ.
- Cấu trúc: Tính toán kết cấu độc lập với kết cấu nhà chính (hoặc neo vào dầm nhà), chịu lực sống ≥ 2.5 kN/m2.
Mẫu 7: Giường Tầng Cho Bé Trai / Bé Gái – Theme “Bản Đồ” / “Công Chúa” / “Vũ Trụ”
- Phong cách: Themed, Playful, An toàn.
- Điểm nhấn bản vẽ:
- Hình dáng khung giường: Xe cộ, Lâu đài, Tàu vũ trụ, Cây nhà lá vườn.
- Cầu thang: Thang leo dây, thang dây, leo tường (có ghim leo).

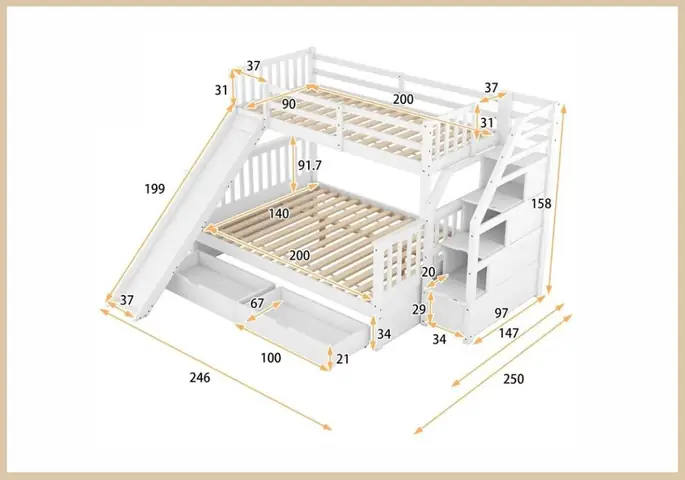

- Trượt (Slide): Thiết kế lối trượt từ giường trên xuống sàn (yêu cầu khu vực đệm an toàn).
- Vật liệu: Gỗ tự nhiên an toàn, sơn nước base nước (Water-based) 0% VOC, bo góc tròn R=5-10mm mọi cạnh.

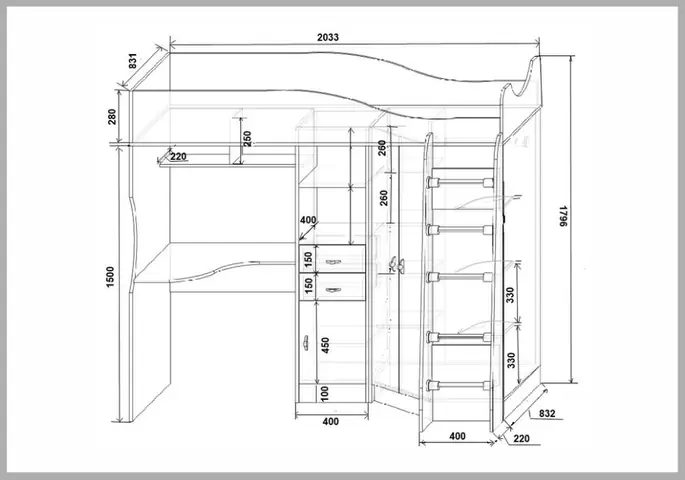

Mẫu 8: Giường Tầng Kết Hợp Bàn Làm Việc “Work & Sleep” – Dành Cho Freelancer/Gen Z
- Phong cách: Modern, Tech, Ergonomic.
- Điểm nhấn bản vẽ:
- Giường trên: Ngủ.
- Giường dưới: Bàn làm việc đứng/ngồi (Standing desk frame tích hợp), màn hình treo tường, kệ server/switch, quản lý dây cáp ẩn trong khung giường.
- Đèn: Hệ thống đèn thông minh (Smart light) điều khiển bởi app/voice, đổi nhiệt độ màu (2700K – 6500K).
- Cổ điện: Ổ cắm 3 cực, USB-C PD 65W/100W, RJ45, HDMI ẩn trong khe hở bàn.
6. Chọn Vật Liệu Theo Bản Vẽ: Xu Hướng Năm 2026
Bản vẽ thiết kế phải ghi rõ Material Specification (Thông số vật liệu). Năm 2026, 3 nhóm vật liệu dẫn đầu:
6.1. Gỗ Công Nghiệp Cao Cấp (Engineered Wood) – Tỷ Lệ Sử Dụng ~60%
- MFC/Melamine (Melamine Faced Chipboard): Giá tốt, bề mặt cứng, chống xước, chống nước tốt (dòng E0, E1 chuẩn EU). Dùng cho thân tủ, khung giường không gắn trực tiếp nệm.
- MDF/HDF Sơn PU/UV: Bề mặt mịn, bo cong được, sơn màu tùy ý. Dùng cho đầu giường, lan can bo tròn, mặt cửa tủ. Lưu ý: MDF hút nước, bản vẽ phải chỉ định sơnPU 3 lớp (1底2面) hoặc laminate HPL.
- Plywood (Ván ép) / LVL (Laminated Veneer Lumber): Chuẩn kết cấu năm 2026. Chịu lực tốt, ít biến dạng, bền môi trường. Dùng cho khung giường, sàn loft, cầu thang, ván gác nệm. Yêu cầu ván ép WBP (Water Boiled Proof) hoặc Phenolic.
6.2. Gỗ Tự Nhiên (Solid Wood) – Tỷ Lệ ~25% (Phân Khúc Cao Cấp)
- Gỗ Sồi (Oak), Gỗ Sồi Đỏ (Red Oak), Gỗ Ash (Tần Bì), Gỗ Walnut (Hồ Đào): Đẹp, bền, giá trị đầu tư.
- Gỗ Xoan (Acacia), Gỗ Keo Lai (Acacia Hybrid): Giá rẻ hơn, độ cứng tốt, phù hợp khí hậu Việt Nam.
- Yêu cầu bản vẽ: Chỉ rõ độ ẩm gỗ (MC ≤ 12-14%), cách gia công (Finger joint, Lamination), bo góc, lỗ khoan trước khi lắp bulong (tránh nứt gỗ).
6.3. Khung Kim Loại (Metal Frame) – Tỷ Lệ ~15% (Xu Hướng Tăng Mạnh)
Có thể bạn quan tâm: Các Loại Màu Gỗ Công Nghiệp Phổ Biến Nhất Năm 2026: Xu Hướng, Cách Chọn & Mẹo Phối Không Gian Chuẩn Gu
- Thép hộp (Hollow Section) / Thép hình (Profile Steel): Sơn tĩnh điện (Powder coating) màu đen, trắng, xám, vàng đồng. Chịu lực cực đại, gọn nhẹ, lắp ráp nhanh (bulong).
- Inox 304/316: Lan can, chân điều chỉnh, phụ kiện. Không gỉ, sang trọng.
- Nhôm (Aluminum Profile): Hệ thống khung giường gập, giường trượt, khung kính. Nhẹ, thẩm mỹ cao.
💡 Mẹo năm 2026: Kết hợp lai (Hybrid) – Khung thép chịu lực chính + Mặt tấm gỗ công nghiệp/MDF bọc飾面 = Tối ưu chi phí, an toàn, thẩm mỹ.
7. Quy Trình Làm Việc Với Đơn Vị Thiết Kế / Xưởng CNC Năm 2026
Để có bộ bản vẽ thiết kế giường tầng chuẩn xác, gia chủ cần tuân thủ quy trình:
- Khảo sát & Đo thực tế (Site Survey): Đo chính xác phòng (dài, rộng, cao trần, vị trí cột, dầm, cửa, cửa sổ, ống thoát điều hòa, điểm điện/nước hiện có). Năm 2026 nhiều đơn vị dùng máy quét 3D Laser Scanner (Faro, Leica) hoặc App LiDAR trên iPhone Pro để xuất file .obj/.dwg chính xác tuyệt đối.
- Phác thảo ý tưởng (Concept Design): KTS gửi 2-3 phương án Layout 2D + 3D View cơ bản. Gia chủ chọn 1 phương án, chỉnh sửa.
- Thiết kế kỹ thuật chi tiết (Technical Design / Shop Drawing): Đây là giai đoạn quan trọng nhất. KTS xuất bộ bản vẽ đầy đủ (Mục 3). Bắt buộc có hội chẩn bản vẽ (Design Review) giữa KTS, Xưởng sản xuất (CNC), Gia chủ (hoặc giám sát).
- Xuất data CNC (Nesting & CAM): Từ bản vẽ Shop Drawing, kỹ thuật CNC xuất file G-code / DXF cho máy cắt. Kiểm tra va chạm (Clash detection) giữa các bộ phận.
- Sản xuất & Sơn / Hoàn thiện: Xưởng cắt, canh lỗ, gia công, sơn (PU/UV/Nước).
- Vận chuyển & Lắp đặt: Đóng gói bảo vệ góc, mặt. Lắp đặt tại nhà theo bản vẽ lắp đặt (Assembly Drawing). Kiểm tra độ ngang, vững chắc, vết sơn.
- Nghiệm thu & Bảo hành: Ký biên bản nghiệm thu, cam kết bảo hành khung (5-10 năm), sơn/phụ kiện (1-2 năm).
8. Chi Phí Thiết Kế & Thi Công Giường Tầng Năm 2026 (Tham Khảo)
Giá biến động theo khu vực (HN/HCM/Đà Nẵng), vật liệu, độ phức tạp. Dưới đây mức giá trung bình thị trường năm 2026 (Chưa VAT 10%):
| hạng Mục | Đơn Vị | Mức Giá Tham Khảo (VNĐ) | Ghi Chú |
|---|---|---|---|
| Thiết kế bản vẽ Shop Drawing (Chỉ bản vẽ) | Bộ / Cái | 1.500.000 – 5.000.000 | Tùy độ phức tạp. Free nếu làm trọn gói tại xưởng. |
| Thiết kế 3D SketchUp/3ds Max (Render) | Cái / Góc nhìn | 300.000 – 1.000.000 | Dùng để duyệt ý tưởng. |
| Giường tầng 2 cấp MFC/MDF (Có cầu thang hộc) | Cái (Size đơn) | 7.000.000 – 15.000.000 | Kệ tủ, lan can gỗ. |
| Giường tầng 2 cấp Gỗ tự nhiên (Sồi/Ash/Xoan) | Cái (Size đơn) | 18.000.000 – 35.000.000 | Khung gỗ dày, sơn PU cao cấp. |
| Giường Loft / Có sàn (Khung thép + Sàn gỗ) | m² sàn giường trên | 3.500.000 – 6.000.000 | Chưa kể cầu thang, lan can, tủ dưới. |
| Giường tầng 3 cấp (Khung thép/gỗ lớn) | Cái | 25.000.000 – 50.000.000+ | Yêu cầu tính toán kết cấu chặt chẽ. |
| Giường gập tường / Trượt (Murphy/Transformers) | Cái | 30.000.000 – 80.000.000+ | Phụ thuộc hệ thống piston/kim loại nhập khẩu. |
| Cầu thang gỗ hộp (Box stair) có kéo | Bậc | 800.000 – 1.500.000 | Kéo soft-close, mặt gỗ/MFC. |
| Lan can kính cường lực 8-10mm | m chạy | 1.200.000 – 2.000.000 | Kính inox/kẹp điểm. |
| Sơn PU / Nước cho gỗ tự nhiên | m² bề mặt | 250.000 – 450.000 | 3-5 lớp, chuẩn VOC thấp. |
9. 10 Lỗi Thường Gặp Khi Xem/Xét Duyệt Bản Vẽ Giường Tầng (Tránh Năm 2026)
- Quên kiểm tra “Khoảng cách trần – nệm giường trên”: Chỉ xem chiều cao tổng thể, quên trừ độ dày nệm (20-30cm) -> Ngủ dậy đụng trần.
- Cầu thang quá dốc / Bậc quá hẹp: Thiết kế theo cảm tính, không kiểm tra tỷ lệ Riser/Going (2R+G = 600-630mm). Trẻ em/người già khó leo.
- Lan can giường trên quá thấp / Khoảng cách thanh dọc quá rộng: Vi phạm tiêu chuẩn an toàn trẻ em (≤100mm, cao ≥30cm so với nệm).
- Không có khe thoáng gió cho nệm: Ván gác nệm liền mực (solid) -> Nệm ẩm mốc, nấm. Bản vẽ phải có khe hở 10-20mm hoặc ván lõi lỗ (slatted base).
- Quên điểm điện/đèn/USB: Lắp xong mới nhớ kéo dây ngoài tường -> Xấu, nguy hiểm. Bản vẽ MEP bắt buộc.
- Chân giường không có chân vặn điều chỉnh (Leveler): Sàn nhà không bằng phẳng -> Giường rung, kêu “cạch cạch” khi ngủ.
- Kết nối bulong ẩn không có móc gỗ/khâu chồng chéo: Chỉ dựa vào vít/bulong dập -> Rung lắc theo thời gian. Bản vẽ chi tiết kết nối (Detail 1:5) là bắt buộc.
- Vật liệu trên bản vẽ khác thực tế thi công: Viết “Gỗ Sồi” nhưng làm “Gỗ Xoan sơn màu Sồi”. Yêu cầu khai báo rõ Latin name & Moisture Content.
- Không tính toán đường thoát hiểm (Fire Escape): Đối với giường 3 tầng, giường có sàn, phòng trọ/homestay. Cần cửa sổ thoát hiểm hoặc thang thoát hiểm riêng.
- Bỏ qua bước “Dry fit” (Lắp thử khô) tại xưởng: Chỉ lắp trực tiếp tại nhà. Nên yêu cầu xưởng lắp thử khung chính tại xưởng, quay video gửi gia chủ kiểm tra trước khi sơn/đóng gói.
10. Công Cụ & Phần Mềm Hỗ Trợ Thiết Kế Bản Vẽ Giường Tầng Năm 2026
Dù bạn là KTS, chủ xưởng hay gia chủ muốn tự học, năm 2026 các công cụ sau là tiêu chuẩn:
- SketchUp Pro + Layout: King của thiết kế nội thất nhanh, dễ học, thư viện 3D Warehouse khổng lồ, xuất bản vẽ 2D qua Layout. Plugin CutList Bridge, OpenCutList xuất BOM tự động.
- Fusion 360 / SolidWorks / Inventor: Thiết kế paramtric, mô phỏng động (Motion study) cho giường gập, giường trượt, tính toán ứng suất kết cấu (FEA). Xuất file STEP/DXF cho CNC chuẩn xác.
- AutoCAD 2026: Vẫn là chuẩn mực cho bản vẽ thi công 2D chi tiết, xuất file DWG/DXF cho máy cắt Laser/Plasma/Router.
- Blender (Free) / 3ds Max + Corona/V-Ray: Render thực tế (Photorealistic) cho bản trình bày khách hàng.
- Phần mềm Nesting (CutMaster, OptiCut, BiesseWorks, Homag WoodWOP): Tối ưu cắt tấm (Nesting) giảm thiểu phế liệu gỗ (<5-8%).
- App AR/VR (SketchUp Viewer, Fologram, Meta Quest): Gia chủ “đi bộ” trong mô hình giường tầng 1:1 tại chính căn phòng trống của mình trước khi quyết định sản xuất. Xu hướng lớn năm 2026.
11. Mẹo Tìm Kiếm & Mua Bản Vẽ Thiết Kế Giường Tầng Online (Năm 2026)
Nếu bạn muốn tự tìm bản vẽ mẫu (Free/Paid) để tham khảo hoặc đưa cho xưởng làm theo:
- Từ khóa tìm kiếm Google/YouTube/Pinterest/Behance năm 2026:
"Bản vẽ Shop Drawing giường tầng 2026 dwg""Bản vẽ CNC giường tầng gỗ ép dxf download""Chi tiết kết nối giường tầng thép gỗ pdf""Layout giường tầng dạng L autocad""BOM giường loft sàn gỗ excel"
- Nền tảng chia sẻ bản vẽ uy tín:
- GrabCAD / TraceParts: Nhiều model 3D kỹ thuật (STEP, SolidWorks) miễn phí.
- 3D Warehouse (SketchUp): Model SketchUp (.skp) dễ chỉnh sửa.
- Cộng đồng Facebook: “Cộng đồng Thiết kế Nội thất Việt Nam”, “Xưởng CNC – Chia sẻ bản vẽ”, “Kiến trúc sư – Nội thất Việt”. Lưu ý: Bản vẽ free thường thiếu chi tiết kết nối, BOM, không phù hợp kích thước phòng bạn -> Chỉ dùng làm tham khảo ý tưởng.
- Thuê thiết kế freelance (Upwork, Freelancer, Kwork, TopCV, VietnamWorks): Yêu cầu rõ: “Cần bộ bản vẽ Shop Drawing giường tầng Loại size WxDxH vật liệu Gỗ/Thép có BOM, file CNC DXF, tiêu chuẩn an toàn trẻ em”. Giá thuê ngoài thị trường năm 2026: 1.5 – 4 triệu VNĐ/bộ (tùy độ phức tạp).
12. Kết Luận: Bản Vẽ Thiết Kế Giường Tầng – Đầu Tư Nhỏ, Lợi Ích Lớn Năm 2026
Năm 2026, bản vẽ thiết kế giường tầng không còn là món “phụ phí” mà là khoản đầu tư bắt buộc cho bất kỳ dự án nào liên quan đến giường tầng. Một bộ bản vẽ chuẩn kỹ thuật (Shop Drawing) giúp bạn:
- An tâm tuyệt đối về an toàn cho con em, gia đình.
- Tiết kiệm 15-20% chi phí vật liệu nhờ tối ưu cắt tấm (Nesting) và tránh sai sót thi công.
- Kiểm soát tiến độ chính xác, tránh kéo dài công trình.
- Sở hữu sản phẩm “Unique” phù hợp 100% không gian, gu thẩm mỹ và nhu cầu sử dụng riêng (làm việc, học tập, chứa đồ, chơi game…).
Hãy dành thời gian tìm hiểu, so sánh và đầu tư cho một bộ bản vẽ chất lượng. Nếu bạn không có chuyên môn, hãy thuê KTS/KTV nội thất uy tín hoặc làm việc với xưởng CNC có bộ phận thiết kế (Design-Build) để được hỗ trợ từ A-Z.
13. Câu Hỏi Thường Gặp (FAQ) Năm 2026
Q1: Tôi có bản vẽ SketchUp (.skp) thì xưởng CNC cắt được không?
A: Không trực tiếp. File .skp chỉ là mô hình 3D hình học. Xưởng CNC cần file DXF/DWG 2D (triển khai tấm) hoặc file G-code từ phần mềm CAM. Bạn (hoặc KTS) phải dùng plugin (OpenCutList, CutList Bridge) hoặc nhập lại vào AutoCAD/Fusion 360 để xuất file cắt.
Q2: Giường tầng gỗ tự nhiên có cần sơn PU không?
A: Bắt buộc. Gỗ tự nhiên hút/thải hơi nước theo mùa. Sơn PU (Polyurethane) 3-5 lớp (1 lớp底 – Primer, 2-4 lớp mặt – Topcoat) tạo màng bảo vệ chống nước, chống tia UV, chống xước, giữ màu bền 10-15 năm. Năm 2026 xu hướng sơn nước (Water-based PU) thân thiện môi trường, khô nhanh, mùi nhẹ.
Q3: Làm giường tầng có sàn (Loft) cần xin phép xây dựng không?
A: Tùy quy mô.
- Nếu là nội thất di động (khung thép/gỗ neo vào tường/dầm nhà, không phá vỡ kết cấu nhà, diện tích sàn < 10-15m2 tùy quy định địa phương) -> Thường KHÔNG cần xin phép GPXD.
- Nếu đóng tường, làm thêm sàn bê tông, thay đổi mặt bằng, diện tích lớn -> CÓ cần phép tuân thủ Luật Xây dựng 2014 (sửa đổi 2020) và quy định địa phương. Nên hỏi UBND phường/xã hoặc đơn vị quản lý chung cư.
Q4: Nệm dày bao nhiêu phù hợp giường tầng?
A: 15cm – 25cm.
- Nệm quá mỏng (<15cm): Ngủ cứng, cảm giác ván gác.
- Nệm quá dày (>25cm): Làm giảm khoảng cách an toàn đầu giường trên (Headroom), lan can trở nên thấp so với mặt nệm -> Mất an toàn. Bản vẽ phải ghi rõ: “Kích thước khung tính cho nệm dày 20cm (hoặc 25cm)”.
Q5: Có nên mua bản vẽ giường tầng có sẵn trên mạng (Free/Paid) mang đi làm không?
A: KHÔNG KHUYẾN NGHỊ. Bản vẽ mạng thường:
- Kích thước chuẩn quốc tế (US/EU) không phù hợp size phòng Việt Nam / size nệm Việt Nam.
- Thiếu chi tiết kết nối phù hợp vật liệu Việt Nam (vít, bulong, móc gỗ size Metric).
- Không tính toán kết cấu cho tải trọng thực tế (trẻ em Việt hay nhảy nhót hơn).
- Không có BOM vật liệu địa phương.
- -> Chi phí sửa đổi bản vẽ “free” thường cao hơn làm mới bản vẽ chuẩn tại xưởng/KTS uy tín.
Hy vọng bài viết trên 1500 từ này cung cấp đủ kiến thức, xu hướng 2026 và dữ liệu kỹ thuật cần thiết cho bạn về bản vẽ thiết kế giường tầng. Chúc bạn sớm sở hữu chiếc giường tầng an toàn, đẹp và “chuẩn không cần chỉnh”!
