Trong bối cảnh ngành xây dựng Việt Nam đang chuyển dịch mạnh mẽ sang công nghệ thép tiền chế (PEB – Pre-engineered Building) nhờ ưu điểm tốc độ, tối ưu chi phí và tính bền vững, năm 2026 đánh dấu sự trỗi dậy của các tiêu chuẩn thiết kế mới, phần mềm BIM tích hợp sâu và quy trình phê duyệt hồ sơ ngày càng chặt chẽ. Nắm vững kiến thức về bản vẽ nhà thép tiền chế không chỉ là yêu cầu bắt buộc của chủ đầu tư, giám sát mà là “chìa khóa” quyết định thành bại của cả dự án.
Bài viết này tổng hợp đầy đủ tiêu chuẩn mới nhất năm 2026, quy trình lập và duyệt bản vẽ, phân tích các lỗi thường gặp cùng checklist kiểm tra chuyên sâu để bạn tự tin triển khai công trình.
1. Bản Vẽ Nhà Thép Tiền Chế Là Gì? Vai Trò Năm 2026
Khác với bản vẽ nhà dân dụng truyền thống (bê tông cốt thép), bản vẽ nhà thép tiền chế là tập hợp các bản vẽ kỹ thuật chi tiết mô tả cấu trúc khung thép được chế tạo sẵn tại xưởng, sau đó vận chuyển đến hiện trường lắp ráp. Năm 2026, định nghĩa này mở rộng thêm: Bản vẽ PEB hiện đại là đầu ra của quy trình thiết kế BIM (Building Information Modeling) Level 2, tích hợp sẵn thông tin vật liệu (Grade thép, mạ kẽm, sơn), thông số kỹ thuật kết nối (bu lông, hàn), và dữ liệu cho máy CNC chế tạo tự động.
Vai trò cốt lõi 4 trong 1:
Giấy phép pháp lý: Cơ sở cấp Giấy phép xây dựng (theo Luật Xây dựng 2014, sửa đổi 2020, hiệu lực 2026).
Hướng dẫn sản xuất: Input trực tiếp cho dây chuyền cắt, khoan, lắp ráp, hàn tự động tại nhà máy (Tekla Structures, Advance Steel export NC files).
Hướng dẫn thi công: Cơ sở cho đơn vị lắp ráp hiện trường, kiểm soát chiều dọc, ngang, độ nghiêng, lực cưỡng.
Quản lý vận hành: Data as-built cho BMS (Hệ thống quản lý tòa nhà) sau khi bàn giao.
2. Bộ Tiêu Chuẩn & Quy Phạm Áp Dụng Bắt Buộc Năm 2026
Trước khi vẽ hoặc thẩm tra, chủ đầu tư và kỹ sư phải nắm rõ “bộ luật” hiện hành. Năm 2026, các văn bản sau có hiệu lực bắt buộc/tham khảo chính:
2.1. Tiêu Chuẩn Việt Nam (TCVN) – Cập Nhật Mới Nhất
TCVN 5574:2023 (Thay thế TCVN 5574:2018):Thiết kế kết cấu thép – Tiêu chuẩn thiết kế theo trạng thái giới hạn.Đây là thay đổi lớn nhất. Chuyển từ phương pháp trạng thái chịu lực (WSD) sang Phương pháp trạng thái giới hạn (LSD – Limit State Design). Yêu cầu kiểm tra: Khả năng chịu lực (ULT), Khả năng sử dụng (SLS – biến dạng, rung động), Khả năng chịu lửa, Chống ăn mòn.
TCVN 10284:2023:Kết cấu thép – Thi công và nghiệm thu. Quy định chặt chẽ về nghiệm thu hàn (VT, UT, MT, PT), kiểm tra bu lông cường độ cao (10.9, HV), đo chiều dọc khung sau lắp.
TCVN 2737:2023:Tải và tác động – Tiêu chuẩn thiết kế. Cập nhật gió, động đất theo phân khu mới (QCVN 02:2021/BXD).
TCVN 9381:2012 (Vẫn hiệu lực):Nhà xưởng, nhà kho – Tiêu chuẩn thiết kế.
2.2. Quy Phạm Xây Dựng (QCVN)
QCVN 02:2021/BXD:Dữ liệu tự nhiên vật lý để thiết kế công trình xây dựng. (Gió, động đất, nhiệt độ, tuyết – bắt buộc dùng bản này cho GPXD 2026).
QCVN 06:2021/BXD:An toàn cháy nổ cho công trình xây dựng. Yêu cầu giới hạn chịu lửa khung thép (R30, R60, R90, R120) và vật liệu bao bọc.
2.3. Tiêu Chuẩn Quốc Tế Tham Khảo (Dùng Cho Dự Án Xuất Khẩu/Hạng Mục Quan Trọng)
Eurocode 3 (EN 1993-1-1:2023 + A1:2024): Tiêu chuẩn Châu Âu, phổ biến cho các dự án FDI, nhà máy semicon, pin.
MBMA 2024 (Metal Building Manufacturers Association): “Sách vàng” thiết kế nhà thép tiền chế hệ Mỹ, rất chi tiết về hệ mái, tường, phụ kiện.
Lưu ý 2026: Sở Xây dựng các tỉnh/thành lớn (Hà Nội, TP.HCM, Bình Dương, Đồng Nai, Bắc Ninh) đang yêu cầu bản vẽ kết cấu phải ký tên bởi Kỹ sư có thẻ hành nghề Kết cấu (Đặc cấp/Cấp I) và có chứng chỉ BIM Manager/Coordinator cho dự án quy mô từ 5.000m².

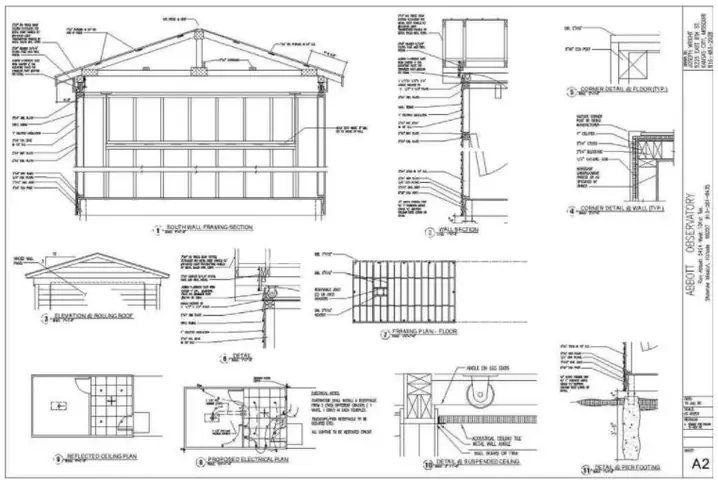

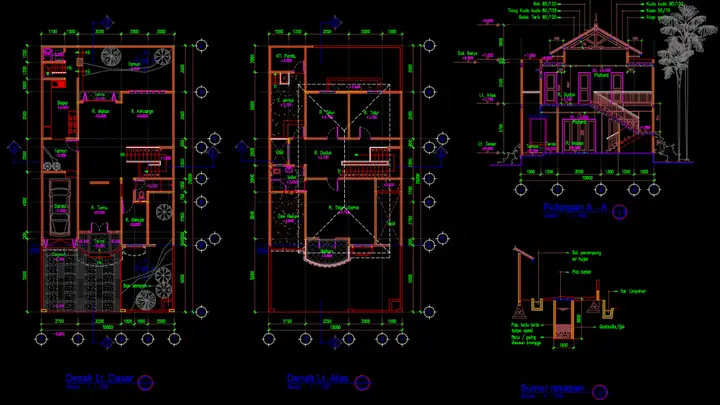

Bản Vẽ Nhà Thép Tiền Chế
Có thể bạn quan tâm: Top Mô Hình 3D Nhà Cấp 4 Đẹp Nhất 2026: Xu Hướng, Giá Thành & Kinh Nghiệm Chọn Mua Chuẩn Không Cần Chỉnh
3. Cấu Trúc Bộ Bản Vẽ Hoàn Chỉnh (Full Set) Năm 2026
Một bộ bản vẽ PEB chuẩn “sẵn sàng sản xuất – sẵn sàng cấp GP” năm 2026 phải bao gồm 5 gói hồ sơ chính:
3.1. Gói Bản Vẽ Kiến Trúc (AR) – Định Hình & Phân Chia
Mặt bằng các tầng (1:100, 1:50): Kích thước trục cột, vị trí cửa ngõ, sàn thang, hố thang máy, khe伸缩 (expansion joint).
Mặt đứng 4 hướng: Chiều cao móng, nệm, đỉnh mái, hệ mái che, louver gió, sky-light.
Phân diện cắt ngang/dọc: Hệ sàn mezzanine (nếu có), hệ kệ pallet (racking load), đường đi crane.
Bản vẽ phân chia tấm vỏ (Cladding Layout):Bắt buộc năm 2026. Chỉ rõ kích thước tấm tôn/mảng cách nhiệt (EPS, PUF, Rockwool), vị trí vít tự khoan, flashings (nắp chắn nước), mastic. Tối ưu hóa bố cục để giảm hao hụt (< 3%).
3.3. Gói Bản Vẽ MEP (Cơ Điện) – Tích Hợp Sớm (Clash Detection)
Năm 2026, không còn thiết kế MEP riêng rẽ. Bản vẽ PEB phải có lớp overlay MEP:
Đường ống PCCC (Sprinkler) treo dưới kèo mái/cần cẩu.
Khay cáp, ống điều hòa treo dưới sàn/kèo.
Vị trí máy xử lý không khí (AHU) trên mái (cần gia cố kèo mái).
Yêu cầu: File IFC/NWC đã chạy Clash Detection (Navisworks) = 0 hard clash giữa khung thép và MEP.
3.4. Gói Tính Toán & Báo Cáo (Calculation Report)
Báo cáo tính toán kết cấu (SAP2000, ETABS, Midas Gen, Tekla Structural Designer).
File input/output phần mềm thiết kế PEB chuyên dụng (MBS, PEBsoft, Staad.Pro PEB module).
Bảng cân đối khối lượng thép (BOM – Bill of Materials): Phân loại theo Grade, hình dạng (H-beam, Built-up, Purlin, Plate, Rod, Bolt, Weld). Năm 2026 yêu cầu BOM tách riêng: Thép chính (Main), Thép phụ (Secondary), Bu lông/Hàn/Sơn (Consumables).
3.5. Gói Bản Vẽ Shop Drawing (Bản Vẽ Chế Tạo – CNC Ready)
Đây là đầu ra từ Tekla Structures/Advance Steel sau khi duyệt bản vẽ thiết kế (Design Drawing).
Part Drawings (Chi tiết bộ phận): Mỗi tấm dầm, cột, kèo, tấm đá, stiffener, gusset plate có bản vẽ riêng: Kích thước, lỗ khoan (kích thước, tọa độ), cắt góc (cope), hanh hàn (weld symbol), phun sơn (paint mark), số hiệu kiện (Piece mark), QR code truy xuất nguồn gốc.
Assembly Drawings (Bản vẽ lắp ráp xưởng): Lắp các bộ phận thành Segment (đoạn) để vận chuyển (độ dài < 12-13.5m, chiều cao < 3m tùy xe ben).
NC Files (DNC, DXF, CSV): Dữ liệu cho máy cắt Plasma/Laser, khoan CNC, sawing, marking.
4. Quy Trình Lập & Duyệt Bản Vẽ Chuẩn Hiện Trạng 2026
Giai đoạn 1: Thu Thập Dữ Liệu Đầu Vào (Input Data)
Yêu cầu chủ đầu tư: Chức năng nhà (kho bãi, nhà máy sản xuất, showroom, trạm dữ liệu), tải trọng đặc thù (Crane tonnage, Racking kN/m², Mezzanine, Mặt bằng chịu lực đặc biệt).
Địa chất: Báo cáo khoan thử mới nhất (không quá 2 năm), mức nước ngầm.
Quy hoạch: Giấy phép xây dựng (đã có hoặc đang làm), chỉ tiêu quy hoạch (mật độ, chiều cao, lùi đường).
Tiêu chuẩn chủ đầu tư yêu cầu: AISC, Eurocode, hay TCVN? (Mặc định TCVN 5574:2023).
Giai đoạn 2: Concept Design & Scheme Option (Thiết Kế Khái Niệm & So Sánh Phương Án)
Kiến trúc sư + Kết cấu sư cùng làm việc: Hình dáng mái (Single slope, Double slope, Multi-span, Monitor roof, Sawtooth).
Tối ưu nhịp cột (Bay spacing): Thường 6m – 9m (tối ưu kèo Z/C). Nhịp lớn (>12m) cần kèo treillis (truss) hoặc dầm hộp.
Chọn hệ khung: Portal frame đơn giản, Khung đa nhịp (Multi-span), Khung có kèo treo (Tie-beam), Khung chịu lực ngang bằng khung cứng (Moment frame) hoặc khí (Braced frame).
Output: Báo cáo so sánh 2-3 phương án (Khối lượng thép kg/m², Chi phí ước lượng, Thời gian thi công, Khả năng mở rộng). Chọn 1 phương án tối ưu.
Giai đoạn 3: Thiết Kế Kỹ Thuật Cơ Bản (Basic Design – 30-40% hoàn thành)
Tính toán mô hình không gian 3D.
Xác định tiết diện sơ bộ cột, dầm, kèo, khí.
Vẽ bản vẽ bố trí khung, mặt bằng móng neo đai.
Họp phối hợp (Coordination Meeting): Kiến trúc – Kết cấu – MEP – Chủ đầu tư. Giải quyết va chạm sớm.
Giai đoạn 4: Thiết Kế Kỹ Thuật Chi Tiết (Detailed Design – 100% Design Drawing)
Giai đoạn 5: Thẩm Tra & Duyệt Thiết Kế (Design Review & Approval)
Nội bộ: Kiểm tra chéo (Peer review) bởi Kỹ sư cấp cao khác.
Đơn vị thẩm tra thiết kế (ĐVTĐ): Bắt buộc với công trình loại I, II (theo Luật Xây dựng). Năm 2026, ĐVTĐ kiểm tra rất kỹ: Tải gió/d động đất đúng QCVN 02:2021, Kết nối hàn/bu lông đúng TCVN 10284, Chịu lửa đúng QCVN 06.
Sửa đổi theo ý kiến thẩm tra: Phát hành bản vẽ “Approved for Construction (AFC)”.
Đơn vị chế tạo (Fabricator) tự làm hoặc thuê ngoài Detailer.
Input: Bản vẽ AFC + Spec (Đặc thô kỹ thuật).
Output: Shop Drawing + NC Files.
Quan trọng 2026: Đơn vị thiết kế gốc (EOR – Engineer of Record) phải Review & Approve Shop Drawing (stamp “Reviewed” / “Approved as Noted”) trước khi nhà máy cắt thép. Không được để nhà máy tự ý thay đổi tiết diện, loại bu lông, khe hàn.
QC/QA tại xưởng (WPS/PQR, Welder qualification, UT/VT report).
Vận chuyển, lắp ráp theo Erection Sequence (Thứ tự lắp) trên bản vẽ.
Đo đạc thực tế (As-built survey) -> Cập nhật Model BIM -> Bản vẽ As-built (Đ Wettbew) bàn giao.
5. Phân Tích Chi Tiết Các Nút Kết Nối Quan Trọng (Connection Design) – Theo TCVN 5574:2023
Năm 2026, thiết kế kết nối không còn dựa trên “kinh nghiệm thầy thuốc” mà phải tính toán trạng thái giới hạn (LSD) cho từng nút.

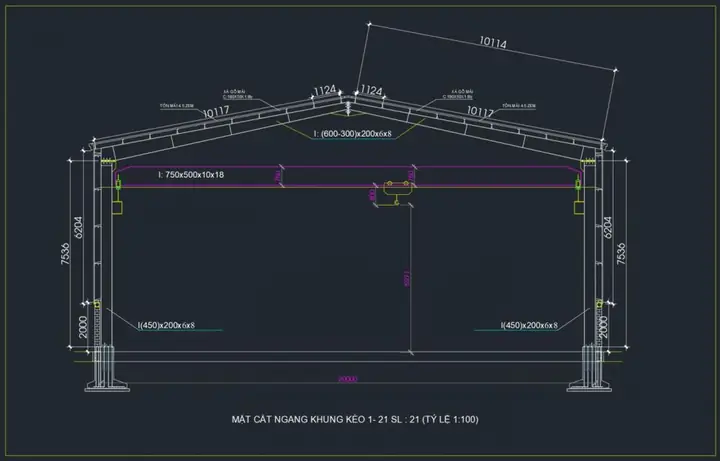

Bản Vẽ Nhà Thép Tiền Chế
Có thể bạn quan tâm: Cách Thi Công Trần Thạch Cao Chuẩn Kỹ Thuật 2026: Quy Trình Chi Tiết, Lưu Ý Quan Trọng Và Bảng Giá Tham Khảo Mới Nhất
5.1. Nút Cột – Móng (Base Plate Connection)
Loại: Gập cứng (Fixed) hoặc Gập đơn (Pinned) – Tùy sơ đồ tính toán.
Thiết kế LSD: Kiểm tra tấm đá (Base plate) chịu uốn do lực dọc (P), mô men (M), lực ngang (V).
Công thức độ dày tấm đá (t_bp) theo Yield Line Theory hoặc Component Method (Eurocode 3 Part 1-8).
Đai neo (Anchor Bolts):
Kiểm tra: Kéo đứt (Tension), Cắt (Shear), Kết hợp kéo-cắt, Bê tông nứt nẻ (Concrete breakout – ACI 318 / ETAG 001).
Yêu cầu 2026: Đai neo phải có phôi (Anchor cage) lắp sẵn tại xưởng, kiểm tra chiều cao, thẳng đứng trước khi đúc bê tông. Sử dụng đai neo hình L/J cho cột hộp, đai thẳng + bánh xe (plate washer) cho cột H.
Khe hàn (Weld): Hàn đùi đầy (CJP) giữa thân cột và tấm đá. Yêu cầu WPS, kiểm tra UT 100% vết hàn CJP.
Kiểm tra bu lông cường độ cao (10.9 HV) chịu cắt/kéo tại flange dầm.
Chi tiết thực thi: Lỗ khoan bu lông dầm thường làm lỗ Oval (dài) hoặc lớn hơn đường kính bu lông 2-3mm để điều chỉnh khi lắp. Sử dụng đai phẳng (Hardened washer) cả 2 phía.
5.3. Nút Đỉnh Mái (Ridge Connection)
Thường dùng bu lông (Bolted) để thuận tiện vận chuyển/lắp ráp.
Hệ Z/C/Z+Sigma: Kết nối bằng Cleat (tấm góc) hàn sẵn trên cột/dầm hoặc bu lông.
Kiểm tra: Chịu cắt, uốn tại chân kèo. Khí chống uốn ngang (Sag rod/Flange brace) bắt buộc tính toán theo tải trọng gió hút mái.
5.5. Hệ Khí (Bracing System) – “Xương Sống” Chịu Lực Ngang
Mái: X-bracing (Rod/Cable/Double Angle) hoặc Portal frame bracing.
Tường: X-bracing giữa các cột.
Thiết kế 2026: Phải kiểm tra Slenderness ratio (λ) của khí nén (Angle/Tube/pipe) theo TCVN 5574:2023. Khí dây cáp chỉ chịu kéo, cần tensioner (bộ siết) để căng trước (Pre-tension).
Kết nối khí – nút chính: Phải truyền lực trục chính, tránh mô men parasitic.
6. Tối Ưu Chi Phí & Khối Lượng Thép – Xu Hướng 2026
Giá thép năm 2026 dao động cao (khoảng 14.500 – 16.500 VNĐ/kg thép hình, 18.000 – 20.000 VNĐ/kg thép tấm/phụ kiện). Tối ưu bản vẽ = Tối ưu tiền.
Tối ưu nhịp cột (Bay spacing): 7.5m – 8.5m thường cho kg/m² thấp nhất cho nhà xưởng tiêu chuẩn (khung đơn). Nhịp 6m tốn cột/móng; Nhịp 9m+ tốn kèo dày.
Sử dụng thép độ bền cao (High Strength Steel – HSS):
Q355B (S355JR) thay Q235B cho cột/dầm chính: Giảm 15-20% khối lượng thép dù giá/kg cao hơn ~5-8%. Hiệu quả rõ rệt nhịp > 24m hoặc chiều cao > 12m.
Q460/Q500 cho dầm crane, cột tải trọng lớn.
Tiết diện biến (Tapered Sections) vs Tiết diện đều (Prismatic):
Tapered tiết kiệm 15-25% thép chính so với H-beam nóng (Hot-rolled) hoặc Built-up đều. Chi phí gia công tăng nhẹ nhưng bù đắp bằng vật liệu.
Hệ kèo nhẹ (Lightweight Purlins):
Z-purlin/Z+Sigma (Cold-formed) thay H-beam nóng cho kèo mái/tường. Tiết kiệm 30-40% trọng lượng kèo.
Thiết kế liên tục (Continuous span) hoặc đơn giản (Simple span) tùy tải gió.
Tối ưu hệ mái/tường (Cladding):
Mảng cách nhiệt (Sandwich panel PUF/Rockwool) thay tôn đơn + cách nhiệt riêng: Tốc độ lắp nhanh, giảm kèo phụ, đáp ứng tiêu chuẩn năng lượng (QCVN 09:2017/BXD – bắt buộc năm 2026).
Tôn mạ kẽm 275g/m² (Z275) hoặc Alu-Zinc (AZ150/AZ185) cho môi trường biển/nhiệt đới.
BIM-based Quantity Take-off (QTO): Xuất BOM trực tiếp từ Model Tekla/Revit, giảm sai số hao hụt từ 5% (tính tay) xuống < 1.5%.
7. Top 10 Lỗi Thường Gặp Trên Bản Vẽ PEB & Cách Khắc Phục (Checklist 2026)
#
Lỗi Phổ Biến
Hậu Quả
Giải Pháp Năm 2026
1
Tọa độ đai neo móng sai lệch > ±5mm (so với bản vẽ neo).
Không lắp được cột, phải khoan móng, cắt đai, gia cố phức tạp, chậm tiến độ.
Bắt buộc: Cung cấp file CAD/PDF Anchor Bolt Setting Plan tỉ lệ 1:1 in ra giấy/màng để đối chiếu tại hiện trường. Yêu cầu nhà thầu móng dùng Total Station đính điểm neo.
2
Thiếu khí bracing (X-bracing) ở nhịp cuối hoặc nhịp có cửa lớn.
Khung không có đường truyền lực gió/động đất -> Sập ngang.
Kiểm tra lại Load Path (Đường truyền lực). Mọi lực gió tường -> Kèo tường -> Khí tường -> Móng. Lực gió mái -> Kèo mái -> Khí mái -> Khí tường -> Móng.
3
Kết nối Haunch không có Stiffener (Khung cứng) tại wing cột.
Wing cột bị uốn, nứt, hàn nứt khi chịu mô men lớn.
Tính toán Component Method (EC3 1-8) hoặc AISC 360 Chpt J. Thêm stiffener dọc/ngang đầy đủ. Hàn CJP stiffener-wing cột.
4
Bu lông 10.9/HV không chỉ rõ loại (HV vs HR), không yêu cầu kiểm tra lực căng (Preload).
Bu lông lỏng, đứt giòn (Hydrogen embrittlement), mất an toàn kết nối.
Chỉ định rõ: Bu lông HV (Hệ thống HV – kẹp lực cao). Yêu cầu kiểm tra lực căng bằng đai nơ torque hiệu chuẩn hoặc phương pháp vặn góc (Turn-of-nut). Cấm dùng bu lông thường (Grade 8.8) cho kết nối chịu mô men/cắt quan trọng.
5
Hàn đùi đầy (CJP) không có WPS/PQR, không chỉ rõ UT Level (Level B/C).
Hàn không đảm bảo độ bền, rủi ro nứt hàn khi vận hành.
Bản vẽ ghi rõ: WPS No., UT Level (Thường Level B cho nút chính), VT 100%, MT/PT cho vết hàn góc (Fillet). Yêu cầu Welder Qualification test.
6
Không tính tải trọng Crane (Cẩu ván) đúng thực tế: Thiếu tải động, lệch tâm, lực phích.
Tải crane = Tải tĩnh (Trọng lượng cẩu + Tải nâng max) Hệ số động (φ = 1.1~1.25) + Lực phích (10% tải nâng) + Lực lệch tâm. Kiểm tra ứng suất mệt (Fatigue) cho kèo crane nếu chu kỳ làm việc lớn.
7
Thiếu chi tiết Flashing (Nắp chắn nước), Gutter (Rè mái) trên bản vẽ kiến trúc/kết cấu.
Rò rỉ nước mưa, hỏng hàng hóa, hỏng sơn thép.
Bản vẽ AR phải có Roof Drainage Plan chi tiết: Độ dốc mái tối thiểu 3-5% (tôn), 1-2% (mảng). Kích thước rè mái tính theo cường độ mưa 15-20 phút (QCVN 02). Ống thoát nước đường kính đủ.
8
Không kiểm tra biến dạng (SLS – Serviceability Limit State).
Sàn mezzanine rung khi người đi, mái lõm chứa nước, cửa cuốn không đóng được.
Kiểm tra: Biến dạng dọc dầm/kèo ≤ L/200 (L/250 cho mái có rè), Rung động sàn ≤ L/400, Độ nghiêng cột ≤ H/300. Theo TCVN 5574:2023 Chương 7.
9
Sơn bảo vệ không phù hợp môi trường (C1-C5 theo ISO 12944).
Xác định Corrosivity Category (C1-C5). Nhà máy hóa chất/biển -> C5-M (Epoxy Zn rich 80µm + Epoxy MIO 150µm + PU 50µm = DFT 280µm). Nhà xưởng thường -> C3 (Epoxy 80 + PU 50 = 130µm). Ghi rõ DFT trên bản vẽ.
10
Bản vẽ Shop Drawing không được EOR Review (Duyệt) trước khi cắt thép.
Nhà máy tự ý thay đổi tiết diện, loại bu lông, vị trí lỗ -> Không khớp lắp ráp, không an toàn.
Quy trình cứng: Fabricator gửi Shop Drawing -> EOR Review (Stamp) -> Approved -> Mới cắt thép. Mọi thay đổi thiết kế (RFI) phải có văn bản xác nhận của EOR.
8. Công Nghệ & Phần Mềm Hỗ Trợ Thiết Kế Năm 2026

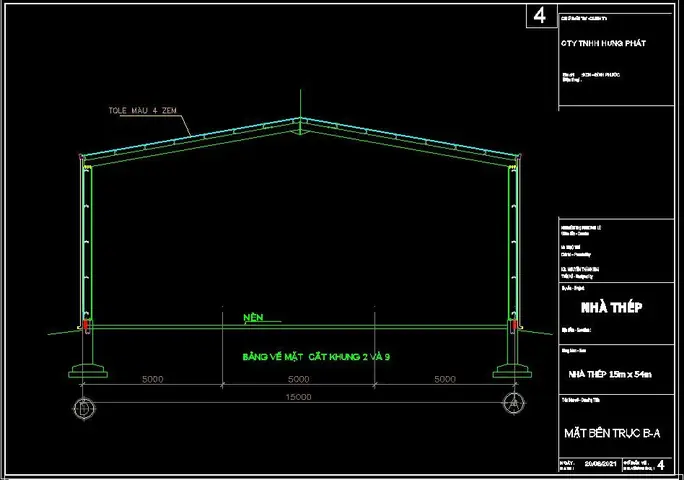

Bản Vẽ Nhà Thép Tiền Chế
Có thể bạn quan tâm: Xây Nhà 1 5 Tỷ Năm 2026: Toàn Bộ Kinh Nghiệm, Chi Phí Chi Tiết Và Mẫu Thiết Kế Tối Ưu Nhất
8.1. Phần Mềm Tính Toán & Mô Hình Hóa (Analysis & Design)
Tekla Structural Designer (TSD): Tích hợp thiết kế PEB tự động (Portal frame generator), kiểm tra LSD TCVN/AISC/Eurocode, xuất BOM, liên kết Tekla Structures. Top choice 2026.
Midas Gen / Midas Design+: Mạnh động đất, giải phi tuyến, thiết kế kết nối chi tiết (Connection Design Module).
SAP2000 / ETABS: Chuẩn mực quốc tế, phù hợp công trình phức tạp, cao tầng, hình dạng bất quy tắc.
PEBsoft / MBS (Metal Building Software): Chuyên dụng PEB hệ Mỹ (MBMA), tính toán rất nhanh khung đơn giản.
8.2. Phần Mềm Chi Tiết & Chế Tạo (Detailing & Fabrication) – Bắt Buộc BIM
Tekla Structures (2024/2025/2026 versions):Tiêu chuẩn vàng (Gold Standard). Khả năng Modeling LOD 400/500, quản lý revision, Clash check, xuất NC files (DSTV, DXF, KISS, CSV) cho mọi máy CNC, quản lý Erection Sequence. Năm 2026, Tekla Structures hỗ trợ tốt IFC 4.3 và BCF 3.0 cho phối hợp BIM.
Autodesk Advance Steel: Tích hợp tốt Revit, AutoCAD. Phù hợp đơn vị đã dùng hệ sinh thái Autodesk.
SDS/2: Phổ biến tại Mỹ, mạnh về connection automation.
8.3. Quản Lý Dự Án & Phối Hợp (CDE – Common Data Environment)
Autodesk Construction Cloud (ACC) / BIM 360: Quản lý bản vẽ, RFI, Submittal, Issues, Model Coordination.
Trimble Connect: Tích hợp sẵn với Tekla, miễn phí cơ bản, mạnh về xem model mobile.
Viewpoint / Procore: Dành cho General Contractor quản lý tiến độ, chất lượng, tài liệu.
8.4. Xu Hướng 2026: Digital Twin & AI-Assisted Design
Digital Twin: Model As-built (Tekla/Revit) + IoT Sensor (rung động, nhiệt độ, ứng suất) -> Giám sát sức khỏe công trình (SHM) trọn đời.
AI Generative Design: Tự động sinh ra 100+ phương án khung (Bay spacing, Haunch length, Section size) -> Tối ưu kg/m² & Cost trong vài giờ thay vì vài tuần.
Automated Connection Design: Plugin trong Tekla/TSD tự động thiết kế và kiểm tra nút Haunch, Base plate, Splice theo TCVN 5574:2023 / EC3 / AISC chỉ trong 1 click.
9. Checklist Kiểm Tra Bản Vẽ Trước Khi Xuất Xưởng (Pre-Fab QC Checklist)
Chủ đầu tư/Giám sát/Kỹ sư chủ trách hãy dùng checklist này để ký duyệt bản vẽ Shop Drawing:
A. Thông Tin Chung (General)
Tên dự án, Mã dự án, Phiên bản bản vẽ (Rev.), Ngày phê duyệt.
Tên đơn vị thiết kế, Ký tên Kỹ sư chủ trách (Có thẻ hành nghề).
Tên đơn vị chế tạo (Fabricator).
Hệ trục tọa độ (Grid) khớp hoàn toàn bản vẽ AFC.
Hệ đơn vị: mm, kg, kN, MPa (Đồng nhất toàn bộ).
B. Vật Liệu & Tiêu Chuẩn (Material & Spec)
Grade thép từng loại kiện (Q235B, Q355B, SS400, A572 Gr50) ghi rõ trên BOM & Part drawing.
Chứng nhận chất lượng thép (MTC – Mill Test Certificate) yêu cầu EN 10204 3.1/3.2.
Loại bu lông: M16/M20/M24 Grade 10.9 HV (ISO 7412/7413) hoặc A325/A490. Có đai phẳng cứng (HV200/300).
Hàn: Loại dây hàn (E7018, E8018), Quy trình hàn (WPS), Kỹ năng hàn viên (WPQR).
Hệ thống sơn: Loại sơn, DFT (µm), Màu RAL, Vùng sơn (Shop coat / Field coat / No paint – vùng hàn/bu lông).
C. Kiểm Tra Chi Tiết Kiện (Part Drawing Check – Mẫu)
Lỗ khoan: Địa chỉ (X,Y), Đường kính (d+2mm cho bu lông M20/M24), Khoảng cách mép, Khoảng cách trục lỗ (pitch/gage) đúng tiêu chuẩn (TCVN/AISC).
Cắt góc (Cope/Notch): Kích thước góc cắt tại nút haunch, nút kèo đúng để lắp bu lông/hàn.
Hàn: Ký hiệu hàn (AWS A2.4), Kích thước chân hàn (Leg size), Loại hàn (CJP/PJP/Fillet), Yêu cầu UT/MT.
Phun số hiệu (Piece Mark): Vị trí, chiều cao chữ, QR Code/Barcode.
Khối lượng kiện: Khớp BOM (±2%).
D. Kiểm Tra Lắp Ráp Xưởng (Assembly Drawing)

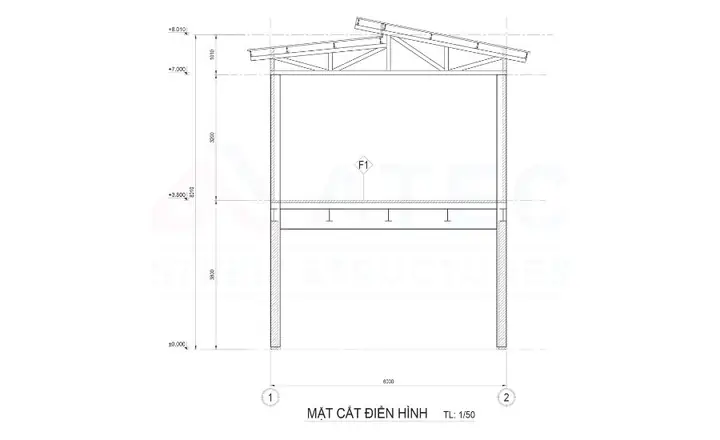

Bản Vẽ Nhà Thép Tiền Chế
Thứ tự lắp (Erection Sequence) hợp lý, an toàn.
Kích thước Segment (đoạn lắp xưởng) phù hợp giới hạn vận chuyển (Đài xe ben: L<13.5m, W<3m, H<3.8m, T<30-40 tấn).
Vị trí bu lông lắp 현场 (Field bolts) vs bu lông lắp xưởng (Shop bolts) phân biệt rõ ràng (Màu sắc/Symbol).
Điểm neo cáp cẩu (Lifting points) đã tính toán, ghi rõ trên bản vẽ assembly.
E. Kiểm Tra Tương Thích (Interface)
Kích thước lỗ khoan cột/dầm khớp với thiết bị MEP (PCCC, HVAC) đã duyệt.
Vị trí khung cửa, khung sky-light, khung louver khớp bản vẽ AR/MEP.
Hệ thống rè mái, ống thoát nước có đủ không gian lắp đặt.
10. Xu Hướng Thiết Kế Nhà Thép Tiền Chế Năm 2026 & Tương Lai
Net Zero Carbon & Green Building (Lotus, LEED, Green Mark):
Tính toán Embodied Carbon (EC) của khung thép (EPD – Environmental Product Declaration).
Tối ưu thiết kế giảm kg CO2e/m²: Dùng thép tái chế (Scrap-based EAF steel), tiết diện biến, mảng cách nhiệt Rockwool (tái chế cao), tấm mái Cool Roof (Phản xạ nhiệt cao SRI > 82).
Tích hợp Mái mặt trời (Rooftop Solar PV) ngay từ khâu thiết kế: Tải trọng thêm, khung đỡ panel, đường dây, chống nước.
Module & Prefabrication (Mô-đun hóa & Lắp ráp hoàn thiện):
Xu hướng “Plug & Play”: Nhà xưởng, văn phòng, trạm biến áp được chế tạo thành Module 3D hoàn thiện (có sàn, tường, MEP, hoàn thiện nội thất) tại xưởng -> Vận chuyển -> Ghép nối hiện trường. Giảm 50% thời gian thi công hiện trường.
Smart Factory / Industry 4.0 Ready:
Khung thép thiết kế sẵn sàng cho: Robot AGV/AMR (sàn phẳng, chịu tải điểm), Crane hệ thống tự động (Auto-store), Hệ thống truyền tải hàng hóa overhead.
Sàn epoxy/PU chống tĩnh điện, độ phẳng cao (FF/FL numbers).
Kết Cấu Hỗn Hợp (Hybrid Structures):
Khung thép + Sàn bê tông tiền ứng lực (Hollow core / Double Tee) / Sàn Composite (Metal deck + Shear stud + Bê tông).
Thép – Gỗ (Mass Timber – CLT/Glulam) cho phần văn phòng/showroom: Thẩm mỹ, sinh thái, giảm carbon.
Thiết Kế Chịu Lực Tiến Tiến (Progressive Collapse Resistance):
Yêu cầu mới cho nhà cao tầng, trung tâm dữ liệu, nhà máy quan trọng: Kiểm tra khả năng tồn tại khi mất cột góc (GSA Guidelines / DoD UFC 4-023-03). Kết nối cột-dầm phải có khả năng biến dạng lớn (Ductility) – CJP weld + Bu lông 10.9 + Stiffener đầy đủ.
11. Ước Lượng Chi Phí & Thời Gian Năm 2026 (Tham Khiếu Thị Trường Việt Nam)
Lưu ý: Giá tham khảo trung bình, biến động theo giá thép thế giới, tỷ giá USD/VND, vị trí công trình, độ phức tạp.
Chỉ vật liệu tôn + phụ kiện (vít, mastic, flashing).
Vỏ nhà: Mảng cách nhiệt PUF 50-75mm / Rockwool 100mm
m² bề mặt
350.000 – 550.000
Phụ thuộc độ dày, mật độ, lớp mặt (Inox/Color/Alu).
Lắp ráp khung thép + Vỏ nhà (Erection)
Tấn / m²
1.500.000 – 2.500.000 / tấn hoặc 120.000 – 200.000 / m² sàn
Tùy chiều cao, điều kiện hiện trường, cẩu có sẵn hay thuê.
Móng bê tông cốt thép (Foundation)
m³
2.500.000 – 3.500.000
Bao gồm khoan cọc (nếu đất yếu), thép móng, bê tông M250-M350.
TỔNG CHI PHÍ XÂY DỰNG (Construction Cost – Shell only)
m² sàn
2.800.000 – 4.500.000
Nhà xưởng đơn giản, chiều cao 10-12m, không sàn 2, không crane lớn.
Thời gian thiết kế (AFC)
Tháng
1.5 – 3 tháng
Tùy quy mô, tốc độ phối hợp MEP.
Thời gian chế tạo
Tháng
1.5 – 3 tháng
Song song với thi công móng.
Thời gian lắp ráp hiện trường
Tháng
1 – 2.5 tháng
Rất nhanh so với nhà truyền thống.
12. Lời Khuyên Cho Chủ Đầu Tư & Kỹ Sư Năm 2026
Sớm có Kỹ sư kết cấu (EOR) ngay từ khâu Concept: Đừng chờ có GPXD mới thuê thiết kế. EOR tham gia sớm giúp tối ưu khung, tránh va chạm MEP, giảm chi phí móng.
Yêu cầu BIM Model LOD 350-400: Không chỉ nhận bản vẽ 2D PDF/DWG. Yêu cầu file .tekla / .ifc / .rvt đã coordination. Đây là tài sản số cho vận hành sau này.
Chọn đơn vị chế tạo (Fabricator) có chứng chỉ ISO 3834 / EN 1090 / AWS D1.1: Năm 2026, nhiều nhà máy nhỏ “mổ xương” không đảm bảo chất lượng hàn, độ chính xác kích thước. Hãy thăm thực tế xưởng: Máy cắt CNC, Khoan CNC, Hàn tự động (SAW/Robot), Phòng sơn bụi, Lab kiểm tra vật liệu.
Ký hợp đồng EPC (Design-Build) hoặc Turnkey với đơn vị uy tín: Chuyển rủi ro thiết kế – chế tạo – lắp ráp cho một bên (Single Point of Responsibility). Tránh chia gói: Gói thiết kế A, Gói thép B, Gói lắp C -> Tranh chấp khi sự cố.
Dự trù ngân sách contingency 5-10%: Dành cho thay đổi thiết kế (Variation Order), tăng giá thép, điều kiện địa chất bất ngờ.
Quan tâm An toàn cháy nổ (PCCC) từ đầu: Hệ thống sprinkler treo dưới kèo mái làm tăng tải trọng lớn. Cần phối hợp sớm để gia cố kèo hoặc thiết kế hệ thống ống PCCC độc lập (Pipe rack).
Bảo vệ quyền sở hữu trí tuệ (IP) bản vẽ: Bản vẽ Shop Drawing do Fabricator làm ra dựa trên thiết kế của EOR. Hợp đồng phải rõ: Bản quyền thiết kế (Design IP) thuộc EOR/Chủ đầu tư. Fabricator chỉ được dùng để chế tạo dự án đó.
Kết Luận
Năm 2026, bản vẽ nhà thép tiền chế không còn là những đường nét trên giấy hay file PDF tĩnh. Nó là mô hình dữ liệu số (Digital Twin) sống động, là ngôn ngữ chung kết nối Kiến trúc – Kết cấu – MEP – Chế tạo – Thi công – Vận hành. Nắm vững tiêu chuẩn TCVN 5574:2023 (LSD), quy trình BIM-based Design & Fabrication, kiểm soát chặt chẽ kết nối (Connection) và chất lượng hàn/sơn là yếu tố quyết định để dự án nhà thép tiền chế đạt “3 ĐÚNG”: ĐÚNG KỸ THUẬT – ĐÚNG TIẾN ĐỘ – ĐÚNG NGÂN SÁCH.
Hy vọng bài viết này trở thành tài liệu tra cứu giá trị (Reference Guide) trên bàn làm việc của bạn trong năm 2026 và những năm tiếp theo. Hãy xây dựng an toàn, bền vững và thông minh!
Bài viết được biên soạn dựa trên các tiêu chuẩn TCVN, QCVN, Luật Xây dựng hiệu lực năm 2026 và thực tiễn thị trường Việt Nam. Các con số chi phí, phần mềm, quy trình tham khảo thực tế hiện nay.독者 nên tham khảo ý kiến chuyên gia độc lập cho từng dự án cụ thể.
