Khi bước vào năm 2026, xu hướng thiết kế nhà ở dân dụng và công trình xây dựng tại Việt Nam đang chuyển dịch mạnh mẽ về phía tối ưu hóa không gian, thẩm mỹ hiện đại và tuân thủ chặt chẽ các quy chuẩn an toàn PCCC (Phòng, Chữa Cháy) cũng như TCVN (Tiêu Chuẩn Việt Nam). Trong bối cảnh đó, bản vẽ cầu thang 2 vế (còn gọi là cầu thang có 1 chân nghỉ/giải phóng) vẫn giữ vững vị trí là giải pháp phổ biến, linh hoạt và được ưu tiên hàng đầu cho các công trình nhà phố, biệt thự, nhà xưởng và cả các tòa nhà công cộng quy mô vừa.
Khác với cầu thang thẳng (1 vế) tốn diện tích lớn hoặc cầu thang xoắn ốc phức tạp trong thi công, cầu thang 2 vế mang lại sự cân bằng hoàn hảo giữa tiết kiệm đất, dễ dàng bố trí không gian dưới chân cầu (làm kho, nhà vệ sinh, phòng thờ, quầy bar…) và đảm bảo an toàn di chuyển. Tuy nhiên, để một công trình cầu thang 2 vế đạt chuẩn “chuẩn kỹ thuật – đẹp thẩm mỹ – bền vững thời gian”, bước đầu tiên và quan trọng nhất chính là sở hữu một bản vẽ kỹ thuật chính xác, chi tiết và cập nhật theo quy định mới nhất năm 2026.
Bài viết này sẽ cung cấp cho bạn một bức tranh toàn cảnh, sâu sắc về bản vẽ cầu thang 2 vế: từ cấu thành bản vẽ, các thông số kỹ thuật bắt buộc theo TCVN/QCVN 2026, phân tích các mẫu thiết kế hot trend năm nay, hướng dẫn đọc hiểu bản vẽ chuyên nghiệp, đến các lỗi thường gặp cần tránh free. Dù bạn là chủ đầu tư tự xây, kiến trúc sư trẻ, sinh viên ngành Xây dựng hay thợ thi công, tài liệu này sẽ là “cẩm nang” không thể thiếu trên bàn làm việc.
PHẦN 1: CẤU TRÚC CHUẨN CỦA MỘT BẢN VẼ CẦU THANG 2 VẾ CHUYÊN NGHIỆP (THEO QUY ĐỊNH 2026)
Một bản vẽ cầu thang 2 vế hoàn chỉnh (gồm bộ bản vẽ Kiến trúc – KT và Cốt thép – CT) không chỉ là vài nét đường vẽ sơ đồ. Theo quy định hiện hành (TCVN 4453:2012, TCVN 5574:2018, QCVN 02:2021/BXD và các hướng dẫn áp dụng mới nhất 2026), một bộ bản vẽ chuẩn phải bao gồm các trang/tập tin sau:

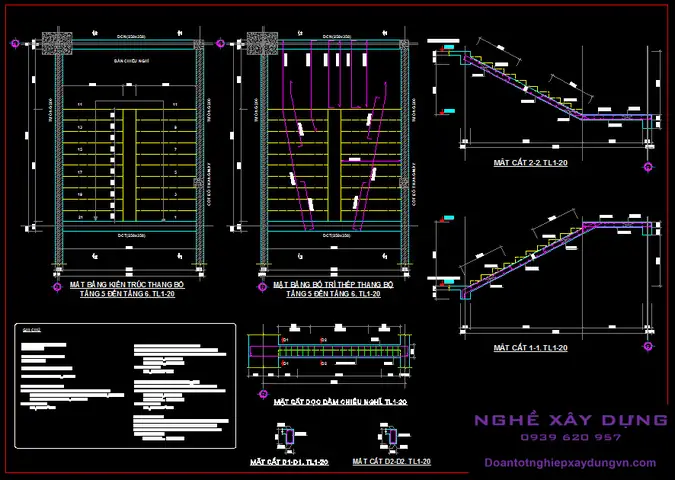

1.1. Bản mặt phẳng cầu thang (Stair Plan) – Tầng 1, Tầng 2, Tầng mái (nếu có)
Đây là bản vẽ quan trọng nhất thể hiện bố cục tổng thể.
Thông tin bắt buộc: Kích thước tổng thể hốc cầu thang (dài x rộng), kích thước từng vế (vế 1, vế 2), kích thước chân nghỉ (giải phóng), vị trí cột, dầm bao, tường chắn.
Ký hiệu: Mũi tên chỉ chiều lên/xuống (bắt buộc), số bậc mỗi vế, chiều rộng bậc (B), chiều cao bậc (H), đường trung tâm bước đi (Line of travel).
Yêu cầu 2026: Phải thể hiện rõ kích thước net (khoảng trống thực tế) sau khi đã hoàn thiện (đã trừ lớp vữa trát, gạch lát, sơn). Nhiều bản vẽ cũ hay ghi kích thước thô (khoảng móng) gây sai sót khi thi công hoàn thiện.

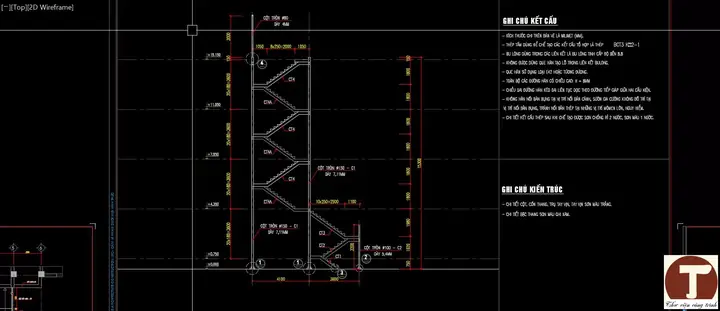

1.2. Bản cắt dọc cầu thang (Longitudinal Section) – 1-2 phương cắt
Thể hiện mối liên hệ cao độ giữa các tầng, độ dốc cầu thang, cao độ net dưới chân nghỉ.
Thông tin bắt buộc: Cao độ hoàn thiện các tầng (F.F.L), cao độ móng, chiều cao net dưới chân nghỉ (theo QCVN 02:2021 tối thiểu 2.0m, khuyến nghị 2.2m cho nhà ở cao cấp), độ dốc cầu thang (góc nghiêng), chiều cao vách ngăn/lô góc.
Chi tiết nút khung: Mối nối dầm chân cầu/dầm sàn với cột, dầm ngang chân nghỉ.
1.3. Bản cắt ngang cầu thang (Cross Section)
Thể hiện chiều rộng net hốc cầu, vị trí lô góc/vách ngăn, độ dày tấm san lưng, lớp bảo vệ bê tông.
Có thể bạn quan tâm: Giá Gỗ Hương Nam Phi Năm 2026: Bảng Giá Chi Tiết Theo Kích Thước, Loại & Xu Hướng Thị Trường Mới Nhất
1.4. Bản chi tiết các nút kết cấu (Structural Details) – Quan trọng nhất cho bộ bản vẽ Cốt thép
- Nút dầm sàn – dầm cầu – cột: Cách bố trí thép móc, thép ngang, thép dọc.
- Nút tấm san lưng – dầm bên: Chi tiết neo tấm vào dầm (thép móc neo tấm).
- Chi tiết bậc cầu: Khung thép bậc (nếu làm bậc thép tiền chế), hoặc chi tiết khung thép bậc bê tông đúc tại chỗ (thép dọc, thép ngang, thép phân phối).
- Chi tiết chân nghỉ: Bố trí thép tấm chân nghỉ, thép dầm ngang chân nghỉ.
1.5. Bảng thống kê thép (Bar Bending Schedule – BBS)
- Liệt kê từng loại thanh thép: Đường kính (Đ), Số lượng, Chiều dài cắt, Hình dạng uốn (theo TCVN 186:2009), Trọng lượng.
- Phân loại rõ: Thép dầm, thép cột, thép tấm san lưng, thép bậc, thép lô góc.
- Yêu cầu 2026: Phải có chữ ký của Kỹ sư kết cấu có thẩm quyền hành nghề.
1.6. Bản vẽ Kiến trúc hoàn thiện (Finishing Plan)
- Vật liệu lát bậc: Gạch granite, marbled, gỗ công nghiệp, đá quartz, gạch men…
- Chi tiết mép bậc (vạt chống trượt, bo góc, bo tròn).
- Lô góc/Tay nắm: Kiểu dáng (kính cường lực, inox 304/316, gỗ, bê tông), chiều cao (chuẩn 900mm – 1100mm), khoảng cách cột lô góc.
- Hệ thống đèn LED âm trần/bậc, cảm ứng chuyển động.
PHẦN 2: CÁC THÔNG SỐ KỸ THUẬT “VÀNG” BẮT BUỘC CÓ TRÊN BẢN VẼ (CẬP NHẬT 2026)
Việc nắm rõ các thông số này giúp bạn tự kiểm tra bản vẽ nhà thầu/kiến trúc sư vẽ có “chuẩn” hay không trước khi ký hợp đồng thi công.
| Thông số | Quy định tối thiểu (QCVN 02:2021/BXD & TCVN) | Khuyến nghị cho Nhà ở cao cấp/Biệt thự 2026 | Ghi chú quan trọng |
|---|---|---|---|
| Chiều rộng bậc (B – Tread) | ≥ 250mm (Nhà ở), ≥ 280mm (Công cộng) | 280mm – 300mm | Quan trọng nhất ảnh hưởng sự thoải mái. Năm 2026 xu hướng làm bậc rộng 300mm cho người già/trẻ em. |
| Chiều cao bậc (H – Riser) | ≤ 190mm (Nhà ở), ≤ 170mm (Công cộng) | 160mm – 175mm | Càng thấp càng dễ đi. Công thức thoải mái: 2H + B ≈ 600-630mm. |
| Chiều rộng vế cầu (W) | ≥ 900mm (Nhà ở), ≥ 1200mm (Công cộng) | 1000mm – 1200mm | Độ rộng net giữa 2 lô góc/vách tường. |
| Chiều dài chân nghỉ (Landing) | ≥ Chiều rộng vế cầu (W) | ≥ 1100mm – 1200mm | Đảm bảo người đi xoay người, chuyển vế thoải mái, đáp ứng PCCC. |
| Cao độ net dưới chân nghỉ (Headroom) | ≥ 2000mm | ≥ 2200mm – 2400mm | Đo từ mép bậc lên trần/thành ngang. Tránh va đầu. |
| Số bậc tối đa một vế | ≤ 18 bậc | 12 – 16 bậc | Quá nhiều bậc gây mỏi, cần chia vế hoặc tăng chân nghỉ. |
| Độ dốc (Góc nghiêng) | 30° – 38° (Tối ưu 32°-35°) | 30° – 33° | Tính theo công thức: tan(α) = H/B. |
| Chiều cao lô góc/Tay nắm | 900mm (từ mép bậc) | 950mm – 1000mm | Có tay nắm thứ 2 cho trẻ em/người già (cao 600-700mm) là xu hướng 2026. |
| Khoảng cách cột lô góc | ≤ 1200mm | 800mm – 1000mm | Đảm bảo an toàn, không kẹt đầu trẻ em (khoảng hổng < 100mm). |
| Lớp bảo vệ bê tông (Cover) | 20mm (tấm), 25mm (dầm), 30mm (cột/móng) | Theo tính toán kết cấu | Quan trọng cho độ bền chống ăn mòn thép. |
💡 Mẹo kiểm tra nhanh công thức “Vàng” 2026:
2H + B = 600 ÷ 630 mm (Công thức Blondel – chuẩn quốc tế).
Ví dụ: H = 170mm, B = 280mm => 2(170) + 280 = 620mm (Rất thoải mái).
Nếu H = 180mm, B = 260mm => 2(180) + 260 = 620mm (Vẫn chấp nhận được nhưng bậc hơi cao, chân hơi hẹp).
PHẦN 3: PHÂN LOẠI & PHÂN TÍCH CÁC MẪU BẢN VẼ CẦU THANG 2 VẾ HOT TREND NĂM 2026
Dựa trên dữ liệu tìm kiếm, yêu cầu thi công và các dự án tiêu biểu năm 2025-2026, chúng tôi phân loại 5 mẫu bản vẽ cầu thang 2 vế phổ biến nhất hiện nay:
3.1. Cầu Thang 2 Vế Thẳng Tính (Straight Run with Landing) – Giải Pháp “Quốc Dân” Nhà Phố 4-5m Mặt Tiền
- Bố cục: Vế 1 lên chân nghỉ, quay 180 độ, Vế 2 lên tầng 2. Hai vế song song, chân nghỉ hình chữ nhật.
- Kích thước hốc điển hình 2026: Dài 3.6m – 4.2m x Rộng 2.4m – 2.8m (tùy số bậc).
- Ưu điểm: Dễ thi công nhất, tốn ít cốt thép nhất, dễ dàng bố trí không gian dưới chân cầu (làm kho, WC, tủ áo).
- Nhược điểm: Cần chiều dài nhà đủ lớn. Thẩm mỹ hơi “cứng”, truyền thống.
- Điểm mới 2026: Thường kết hợp lô góc kính cường lực trong suốt hoặc inox dây inox để mở rộng không gian, thoáng ánh sáng. Sử dụng đèn LED line gắn dưới mép bậc tạo điểm nhấn.
3.2. Cầu Thang 2 Vế Chân Nghiềng (Quarter Turn / L-Shape) – Tối Ưu Góc Nhà, Tăng Thẩm Mỹ
- Bố cục: Vế 1 lên chân nghỉ, quay 90 độ, Vế 2 lên tầng 2. Chân nghỉ hình vuông hoặc chữ L.
- Kích thước hốc điển hình: Rộng 2.6m x Dài 2.8m – 3.2m (tùy hướng quay).
- Ưu điểm: Gọn gàng, lắp vừa vào góc nhà, tạo điểm nhấn kiến trúc nội thất. Dễ kết hợp cửa sổ lấy sáng tự nhiên tại chân nghỉ.
- Nhược điểm: Khó bố trí không gian dưới chân cầu đều đặn (thường là tam giác). Tính toán cốt phức tạp hơn ở góc quay.
- Xu hướng 2026: Thiết kế bậc xoáy (winder steps) tại chân nghỉ thay vì bậc thẳng để mềm mại đường đi, nhưng lưu ý: QCVN 2021 khuyến cáo hạn chế bậc xoáy ở đường đi chính, nếu làm bắt buộc chiều rộng bậc tại giữa ≥ 250mm, tại mép hẹp ≥ 100mm.
3.3. Cầu Thang 2 Vế Dạng U (U-Shape / Half Turn) – Cho Biệt Thự, Nhà Lớn, Công Trình Công Cộng
Có thể bạn quan tâm: Các Trực Trong Phong Thủy 2026: Hướng Dẫn Chi Tiết Ý Nghĩa, Cách Xác Định Và Áp Dụng Hiệu Quả
- Bố cục: 2 vế song song, chân nghỉ rộng kết nối 2 vế (hình chữ U). Thường có 2 chân nghỉ (giữa và đầu).
- Kích thước hốc: Rộng ≥ 3.0m, Dài ≥ 4.5m.
- Ưu điểm: Sang trọng, an toàn, dễ di chuyển đồ đạc lớn, đáp ứng PCCC tốt nhất (2 lối thoát hiểm). Không gian dưới cầu lớn, có thể làm phòng khách, thư viện.
- Nhược điểm: Tốn diện tích lớn, chi phí cốt thép, hoàn thiện cao.
- Mới 2026: Thiết kế cầu thang “nổi” (Floating Stairs) cho mẫu U-shape: Tấm san lưng mỏng,neo vào tường/dầm một bên, lô góc kính không khung, tạo cảm giác nhẹ nhàng, hiện đại cực độ.
3.4. Cầu Thang 2 Vế Kết Hợp Thang Máy (Stair + Elevator Shaft) – Bắt Buộc Với Nhà Ống Cao Tầng, Biệt Thự 3 Tầng Trở Lên
- Bố cục: Hốc thang máy (1.5×1.5m – 1.8×2.0m) liền kề hốc cầu thang, chung chân nghỉ hoặc tách biệt.
- Yêu cầu kỹ thuật 2026: Phân cách chống cháy giữa hốc thang máy và cầu thang (tường bê tông ≥ 150mm, cửa chống cháy EI60). Cầu thang phải đáp ứng lối thoát hiểm PCCC độc lập.
- Tư duy thiết kế: Bản vẽ phải thống nhất hệ trục tọa độ, cao độ móng, dầm bao giữa 2 hốc.
3.5. Cầu Thang 2 Vế “Bán Nổi” / Tấm San Lưng Mỏng (Slim Slab / Cantilever) – Đỉnh Cao Thẩm Mỹ 2026
- Kiến trúc: Chỉ có tấm san lưng mỏng (100-120mm) neo vào tường chịu lực/dầm một bên, bên kia tự do. Không dầm bên dưới.
- Yêu cầu kết cấu: Cần tính toán bằng phần mềm yếu tố hữu hạn (ETABS, SAP2000, Midas). Thép cấu hình phức tạp (thép neo tấm, thép chống uốn âm/dương).
- Chi phí: Cao gấp 1.5 – 2 lần cầu thang truyền thống do công khổ thi công, cốt thép, cỗ gũa đặc biệt.
- Phù hợp: Biệt thự cao cấp, showroom, khách sạn boutique.
PHẦN 4: HƯỚNG DẪN ĐỌC HIỂU BẢN VẼ CẦU THANG 2 VẾ CHO NGƯỜI MỚI BẮT ĐẦU (STEP-BY-STEP)
Nhiều chủ đầu tư “ngáo” trước tờ vẽ kỹ thuật. Hãy làm theo 5 bước sau để nắm bắt ý đồ thiết kế:
Bước 1: Xác định Hệ Tọa Độ & Cao Độ (Grid & Level)
- Tìm hệ trục tọa độ (A, B, C… / 1, 2, 3…) trên bản mặt phẳng tổng thể nhà.
- Xác định Cao độ ±0.000 (thường là mặt hoàn thiện sàn tầng 1).
- Đọc các cao độ ghi trên bản cắt:
+3.000(Sàn T2),+1.500(Chân nghỉ),+0.000(Sàn T1). Hiểu được cao độ này để đối chiếu với móng, sàn nhà.
Bước 2: “Đếm” Bậc & Kiểm Tra Công Thức 2H+B
- Trên bản mặt phẳng: Đếm số bậc Vế 1, số bậc Vế 2. Cộng lại = Tổng số bậc.
- Trên bản cắt: Đọc chiều cao bậc (H) và chiều rộng bậc (B).
- Tự tính:
Tổng chiều cao tầng (Floor-to-Floor) = Tổng số bậc x H. - Kiểm tra:
2H + Bcó nằm trong 600-630mm không? Nếu H=185, B=250 => 620mm (Được nhưng mỏi). Yêu cầu điều chỉnh H=170, B=280 nếu hốc cho phép.
Bước 3: Kiểm Tra “Cái Cổ Chai” – Cao Độ Net Dưới Chân Nghỉ (Headroom)
- Trên bản cắt dọc: Nhìn đường kẻ đứt mỏng (thường màu đỏ hoặc chữ
H_net) từ mép bậc vế dưới lên trần/dầm chân nghỉ vế trên. - Bắt buộc ≥ 2000mm. Nếu < 2000mm => Phải điều chỉnh: Giảm H (tăng số bậc), dịch chuyển hốc cầu, hoặc hạ sàn tầng dưới (nếu còn 여유).
Bước 4: Đối Chiếu Kích Thước Hốc Cầu Với Bản Vẽ Kiến Trúc Tổng Thể
- Kích thước hốc cầu trên bản vẽ cầu thang PHẢI KHỚP TUYỆT ĐỐI với kích thước hốc trên bản mặt phẳng kiến trúc tổng thể.
- Sai số cho phép: ±10mm (do sai số thi công). Nếu chênh > 20mm => Xung đột, phải sửa bản vẽ ngay.
Bước 5: Đọc Bản Vẽ Cốt Thép (Cho Chủ Đầu Tư/KTS Giám Sát)
- Không cần hiểu toán học phức tạp, chỉ cần đối chiếu Bảng thống kê thép (BBS) với Bản chi tiết nút.
- Kiểm tra: Đường kính thép (Đ10, Đ12, Đ14, Đ16…), Số lượng thanh, Chiều dài.
- Yêu cầu nhà thầu trình bày Bản vẽ thi công (Shop Drawing) chi tiết từng thanh thép (cắt, uốn) để duyệt trước khi gia công.
PHẦN 5: QUY TRÌNH THI CÔNG CẦU THANG 2 VẾ THEO TIÊU CHUẨN 2026 (TỪ BẢN VẺ THÀNH THỰC TẾ)
Sở hữu bản vẽ đẹp chưa đủ, thi công mới quyết định chất lượng. Dưới đây là quy trình 7 bước “chuẩn không cần chỉnh” năm 2026:
Có thể bạn quan tâm: Gỗ Chuồn Là Gỗ Gì? Đặc Điểm, Giá Trị, Ứng Dụng Và Kinh Nghiệm Chọn Mua Chuẩn Nhất Năm 2026
Bước 1: Đặt Cột, Dầm, Hốc Cầu (Khâu Móng & Khung)
- Căn chỉnh trục, cao độ cột, dầm bao hốc cầu theo bản vẽ Kiến trúc.
- Lưu ý 2026: Dầm bao hốc cầu phải để lõi dầm thấp hơn sàn hoàn thiện ít nhất 120-150mm (chứa tấm san lưng 100-120mm + vữa trát + gạch). Nhiều thi công quên việc này dẫn đến sàn cầu cao hơn sàn nhà -> phải bẻ dầm hoặc làm bậc cao bất thường.
Bước 2: Làm Cỗ Gũa Tấm San Lưng & Bậc (Formwork)
- Cỗ gũa tiêu chuẩn 2026: Sử dụng tấm phim (film-faced plywood) dày 18-21mm, khung thép/ván ép chắc chắn.
- Mẹo “Chuẩn mực”: Làm mẫu bậc (template) từ ván ép/gỗ dày cho 1 bậc tiêu chuẩn (H x B chính xác). Dùng mẫu này để đóng cỗ gũa tất cả các bậc -> Đảm bảo mọi bậc y hệt nhau, không bị lệch H/B gây sảy chân.
- Đặt cỗ gũa tấm san lưng: Đảm bảo độ phẳng, không lõm. Lót giấy nhựa/màng PE dưới đáy tấm để không bị mất nước bê tông.
Bước 3: Gia Công & Thi Công Be Tôn Thép (Rebar Work) – LÔI SỐNG CỦA CẦU THANG
- Thép tấm san lưng: Đặt lưới thép dưới (thép chính) -> Đặt thanh phân phối -> Đặt lưới thép trên (tại điểm dầm, cột). Bảo vệ lớp (Cover) 20mm dùng chốt nhựa/bê tông.
- Thép bậc: Thi công khung thép bậc riêng (thép dọc Đ10-12, thép ngang Đ6-8 @150-200). Neo thép dọc bậc vào thép tấm san lưng (móc neo L=30đ – 40đ).
- Thép dầm chân cầu/chân nghỉ: Bố trí theo bản vẽ CT, chú ý thép móc neo dầm – cột.
- Kiểm tra trung gian: Yêu cầu KTS giám sát/KTS chủ đầu tư kiểm tra thép TRƯỚC KHI ĐÓNG BÊ TÔNG. Chụp ảnh lưu hồ sơ.
Bước 4: Đóng Bê Tông (Concreting)
- Cấp bê tông: M25 – M30 (tùy tính toán). Slump 150-180mm (bê tông sệt) để không chảy khi đúc bậc.
- Thứ tự đúc: Đúc tấm san lưng + bậc cùng lúc (monolithic) để đảm bảo liên kết. Đúc từ dưới lên.
- Đóng đầm: Dùng máy rung đầm kim (cần rung) đầm kỹ góc bậc, mép bậc, quanh thép. Cấm đầm quá độ gây tách lớp.
- Tạo mặt bậc: Sau đầm, dùng thước gỗ/nhôm kéo ngang tạo độ dốc thoát nước 1-2% (10-20mm/m) ra mép bậc trước. Làm mép bậc bo tròn/bo góc theo bản vẽ.
Bước 5: Dưỡng Bê Tông (Curing) – BƯỚC THƯỜNG BỊ BỎ QUA NHƯNG QUAN TRỌNG NHẤT
- Bao che bằng vải tã/giấy bê tông/màng PE ngay sau khi bê tông kết rắn bề mặt (khoảng 2-4h).
- Tưới nước liên tục tối thiểu 7 ngày (14 ngày tốt nhất cho M30).
- Tháo cỗ gũa: Chỉ tháo khi bê tông đạt ≥ 70% cường độ thiết kế (thường 14-21 ngày tùy thời tiết, cấp bê tông). Tháo sớm -> tấm san lưng biến dạng, nứt, bậc lõm.
Bước 6: Hoàn Thiện Kiến Trúc (Finishing) – THỂ HIỆN SỰ ĐẸP
- V nivell sàn/bậc: Dung dịch tự phẳng (self-leveling) hoặc vữa mác chính xác ±3mm/2m.
- Lát vật liệu:
- Gạch Granite/Da đen/G654: Bền, chống trượt, giá tốt. Kéo keo chuyên dụng户外 (outdoor) hoặc keo polymer.
- Đá Quartz/Đá nhân tạo: Đẹp, đồng nhất màu, dễ vệ sinh. Cần keo epoxy/keo đá chuyên dụng.
- Gỗ công nghiệp/Gỗ tự nhiên: Chỉ dùng cho trong nhà, khô ráo. Cần khung gầm/gỗ chốt.
- Lắp lô góc/Tay nắm: Inox 304 (nội thất), Inox 316 (gần biển/hồ bơi), Kính cường lực 10-12mm (kẹp inox/alum), Gỗ sơn PU. Căn thẳng, cách đều, vặn chặt bulong nở/bulong đính kính.
Bước 7: Vệ Sinh, Bàn Giao & Bảo Hành
- Vệ sinh bê tông bám trên gạch/đá/inox bằng acid loãng (5-10%) rồi rửa sạch nước.
- Sửng keo silicon mép bậc, mép lô góc, chân tường.
- Lập biên bản nghiệm thu, cam kết bảo hành (thường 5-10 năm cho kết cấu, 2 năm cho hoàn thiện).
PHẦN 6: TOP 10 LỖI “CHẾT NGƯỜI” THƯỜNG GẶP TRÊN BẢN VẺ & THI CÔNG CẦU THANG 2 VẾ (VÀ CÁCH KHẮC PHỤC 2026)
Dựa trên kinh nghiệm thực tế và các vụ việc năm 2024-2025, đây là “danh sách đen” cần tránh tuyệt đối:
| # | Lỗi Thường Gặp | Hậu Quả | Giải Pháp Chuẩn 2026 |
|---|---|---|---|
| 1 | Sai công thức 2H+B (H quá cao >190mm, B quá hẹp <250mm) | Đi mỏi, sảy chân, nguy hiểm cho già/con, vi phạm QCVN. | Tính toán lại ngay trên bản vẽ. Giảm H, tăng B. Nếu hốc nhỏ -> Chuyển sang cầu thang xoắn/3 vế hoặc tăng chiều dài hốc. |
| 2 | Quên Headroom (Cao độ net dưới chân nghỉ) < 2.0m | Va đầu khi lên/xuống, cảm giác bí bách, không cấp phép PCCC. | Kiểm tra bản cắt dọc TRƯỚC KHI DUYỆT BẢN VẼ. Điều chỉnh: Hạ sàn tầng dưới, dịch hốc, giảm H (tăng số bậc). |
| 3 | Chân nghỉ ngắn < Chiều rộng vế (W) | Không xoay người được, khó chuyển vế, vi phạm PCCC (lối thoát hiểm). | Thiết kế chân nghỉ ≥ W (tốt nhất ≥ 1100mm). Nếu thiếu chỗ -> Xét cầu thang 3 vế hoặc xoắn ốc. |
| 4 | Không có mũi tên chỉ chiều lên/xuống trên bản mặt phẳng | Thi công sai chiều bậc (lên thành xuống), lô góc lắp ngược. | Bắt buộc có mũi tên lớn, rõ ràng trên mọi bản vẽ mặt phẳng. |
| 5 | Thiếu chi tiết neo tấm san lưng vào dầm/cột (Chỉ vẽ tấm “nổi”) | Tấm san lưng hoạt động như đơn giản biện -> Nứt gãy nguy hiểm. | Bản vẽ CT phải có chi tiết Thép móc neo tấm (hình L/U) vào dầm bên, dầm ngang chân nghỉ. Tính toán moment âm tại điểm neo. |
| 6 | Lô góc/Tay nắm cao < 900mm hoặc khoảng cách cột > 120mm | Trẻ em leo trèo ngã, kẹt đầu, vi phạm an toàn. | Thiết kế lô góc 950-1000mm, cột cách ≤ 100mm (net). Thêm tay nắm thấp (650mm) cho trẻ em/người khuyết tật. |
| 7 | Bậc không có độ dốc thoát nước (1-2%) | Nước đọng bậc -> trơn trượt, rêu mốc, hỏng gạch/đá nhanh. | Chỉ định rõ trên bản vẽ: “Tạo độ dốc 1.5% ra mép bậc trước”. Thi công dùng thước kéo nghiêng. |
| 8 | Dùng bê tông cấp thấp (M15, M20) cho cầu thang | Bề mặt bậc mài mòn, bong tróc, nứt sợi tóc sau 1-2 năm. | Yêu cầu tối thiểu M25 (M30 cho công cộng). Kiểm tra tem tem bê tông, slump test khi đúc. |
| 9 | Tháo cỗ gũa sớm (dưới 14 ngày) | Tấm san lưng chảy, bậc biến dạng, nứt dọc theo thép. | Cam kết trong hợp đồng: “Tháo cỗ gũa sau 21 ngày hoặc khi đạt 70% Rc”. Có báo kiểm tra cường độ (ép bê tông/mẫu khối). |
| 10 | Không phối hợp hốc thang máy – cầu thang – ống MEP | Va chạm ống gió, ống nước, khung thang máy khi thi công. | Bản vẽ phối hợp (Coordination Drawing) 3D (Revit/Navisworks) BẮT BUỘC cho nhà ≥ 3 tầng hoặc có thang máy. Xung đột = Sửa bản vẽ, không sửa trênYard. |
PHẦN 7: XU HƯỚNG THIẾT KẾ CẦU THANG 2 VẾ NĂM 2026: “THÔNG MINH – XANH – NHÂN VĂN”
Có thể bạn quan tâm: Kích Thước Của Cuộn Hộp Phong Thủy 2026: Chuẩn Mực Chi Tiết, Cách Đọc, Ý Nghĩa Và Bí Quyết Chọn Mua Chính Xác Nhất
Không chỉ dừng lại ở an toàn, cầu thang năm 2026 trở thành “tâm điểm” không gian sống:
-
Smart Staircase (Cầu Thang Thông Minh):
- Hệ thống đèn LED cảm ứng chuyển động (PIR) gắn dưới mép bậc hoặc tay nắm: Bật/tắt tự động, điều chỉnh độ sáng theo thời gian. Tiết kiệm điện, an toàn ban đêm.
- Cảm biến áp lực trên bậc cảnh báo tea tea (cho người già) hoặc báo động cháy tích hợp.
- Hệ thống sưởi bậc (Heated stairs) cho vùng khí hậu lạnh/cao nguyên (điện hoặc nước nóng).
-
Green & Sustainable Materials (Vật Liệu Xanh):
- Bê tông xanh (Green Concrete): Sử dụng tro bay, xỉ than, 골재 tái chế. Giảm dấu chân carbon.
- Gỗ composite / Gỗ nhiệt xử lý (Thermowood): Thay gỗ tự nhiên cho bậc/tay nắm. Bền, không cong vênh, không termite, thân thiện môi trường.
- Gạch/Đá tái chế: Sản phẩm từ gốm sứ vụn, kính vỡ.
-
Universal Design (Thiết Kế Toàn Diện/Phổ Cập):
- Đường坡 (Ramp) song song: Thiết kế thêm đường dốc cho xe lăn ngay bên cạnh cầu thang (nếu diện tích cho phép).
- Tay nắm kép: 1 tay nắm chuẩn người lớn (950mm), 1 tay nắm thấp cho trẻ em/người thấp còi (650-700mm).
- Vạch cảnh báo mép bậc: Dải màu tương phản (vàng/đỏ) hoặc vật liệu khác biệt (cao su, inox vân) ở bậc đầu, bậc cuối, chân nghỉ.
-
Biophilic Design (Thiết Kế Hướng Tự Nhiên):
- Cầu thang đặt cạnh cửa sổ trần (skylight) hoặc khoáng không gian (void) lớn.
- Tích hợp cây xanh treo/bonsai tại chân nghỉ, dưới chân cầu.
- Sử dụng vật liệu tự nhiên: Đá thô, gỗ gốc, tre, nứa…
-
Modular & Prefab (Tiền Chế & Lắp Ráp):
- Xu hướng cầu thang thép tiền chế (Pre-engineered steel stairs) hoặc bậc bê tông tiền chế (Precast concrete steps).
- Lợi ích: Chỉ 1-2 ngày lắp xong, không bụi bẩn, chất lượng ổn định nhà máy, phù hợp xây dựng nhanh (Fast-track) năm 2026.
PHẦN 8: ƯƠNG ĐẠO CHI PHÍ & BỘ QUY TRÌNH HỢP ĐỒNG THI CÔNG CẦU THANG 2 VẾ 2026 (DỰ TOÁN THAM KHẢO)
Lưu ý: Giá tham khảo thị trường Việt Nam Quý 1/2026, chưa VAT, tùy địa điểm, vật liệu hoàn thiện, độ phức tạp kết cấu.
| Hạng Mục | Đơn Vị | Giá Tham Khảo (VNĐ) | Ghi Chú |
|---|---|---|---|
| 1. Thiết kế bản vẽ KT + CT | Bộ | 3.000.000 – 8.000.000 | Phức tạp (cầu nổi, xoắn) tính riêng. Yêu cầu ký tên KTS có thẩm quyền. |
| 2. Thi công phần thô (Móng, Khung, Cốt, Bê tông đúc) | m² sàn chiếu cầu thang | 1.200.000 – 1.800.000 | Bao gồm cỗ gũa, thép (CB300-VCB, DB500-R), bê tông M25-M30, nhân công. |
| 3. Hoàn thiện: Lát Gạch Granite/Da đen | m² (bậc + chân nghỉ) | 450.000 – 700.000 | Keo outdoor, chống thấm, bo mép. |
| 3. Hoàn thiện: Lát Đá Quartz / Marble / Granite cao cấp | m² | 900.000 – 2.500.000 | Keo epoxy, đánh bóng, xử lý chống thấm chuyên sâu. |
| 3. Hoàn thiện: Lát Gỗ Composite / Gỗ Tự Nhiên | m² | 1.200.000 – 3.500.000 | Khung gầm, keo PU, sơn PU nhiều lớp. |
| 4. Lô góc Inox 304 (kính/inox thanh) | mét chạy | 1.500.000 – 3.000.000 | Cột inox Đ50.8, kính 10-12mm, tay nắm inox/gỗ. |
| 4. Lô góc Kính cường lực không khung (Frameless) | m² kính | 2.500.000 – 4.500.000 | Kính 12-15mm, kẹp inox 316, tay nắm gỗ/inox riêng. |
| 5. Hệ thống đèn LED thông minh | Bộ/Chiếc | 500.000 – 2.000.000 | Dây LED line, driver, cảm biến, điều khiển từ xa/app. |
| 6. Phụ phí: Cầu thang xoắn/bậc xoáy | % giá thô | + 20% – 35% | Khó thi công cỗ gũa, thép, bê tông. |
| 7. Phụ phí: Cầu thang nổi/bán nổi | % giá thô | + 50% – 100% | Tính toán phức tạp, cỗ gũa đặc biệt, thép lớn. |
Tổng chi phí ước lượng cho 1 cầu thang 2 vế nhà phố tiêu chuẩn (Hốc ~4.5m², Granite, Inox 304, LED):
≈ 60 – 90 Triệu VNĐ (Chưa VAT, chưa chi phí thiết kế riêng nếu có).
Mẹo tối ưu chi phí 2026:
Chọn bậc Granite G654/G603 (giá tốt, bền, đẹp) thay Marble/Quartz.
Lô góc Inox 304 sơn tĩnh điện đen/màu đồng thay Inox 316/Kính (tiết kiệm 30-40%).
Thiết kế chuẩn hóa kích thước bậc (H=170, B=280) để dùng cỗ gũa mẫu, giảm nhân công.
PHẦN 9: CHECKLIST DUYỆT BẢN VẺ CẦU THANG 2 VẾ TRƯỚC KHI KHỞI CÔNG (DÀNH CHO CHỦ ĐẦU TƯ/KTS GIÁM SÁT)
In trang này ra, tích (✓) từng mục trước khi ký duyệt bản vẽ:
- Kích thước hốc cầu khớp hoàn toàn với bản vẽ Kiến trúc tổng thể (Mặt phẳng, Cắt).
- Số bậc Vế 1 + Vế 2 = Tổng số bậc. Cao độ sàn T2 – Sàn T1 = Tổng số bậc x H.
- Công thức 2H + B nằm trong khoảng 600 – 630mm.
- H ≤ 175mm, B ≥ 280mm (Khuyến nghị cao cấp 2026).
- Chiều rộng vế net (W) ≥ 1000mm.
- Chân nghỉ dài ≥ W (tối thiểu 1100mm).
- Headroom (Cao độ net dưới chân nghỉ) ≥ 2200mm.
- Có mũi tên chỉ chiều lên/xuống trên bản mặt phẳng.
- Bản vẽ Cốt thép có chi tiết: Thép móc neo tấm – dầm, thép bậc, thép dầm chân nghỉ, bảng thống kê thép (BBS) ký tên KTS.
- Cấp bê tông ≥ M25, thép ≥ DB500-R (Đ10, Đ12, Đ14…).
- Lớp bảo vệ (Cover) ghi rõ: Tấm 20mm, Dầm 25mm, Cột 30mm.
- Chi tiết mép bậc: Bo tròn/bo góc, độ dốc thoát nước 1.5%.
- Lô góc: Chiều cao 950-1000mm, khoảng cách cột net ≤ 100mm, vật liệu chỉ định rõ.
- Phối hợp MEP: Không ống gió/nước/diện cắt qua dầm/tấm cầu thang không có biện pháp tăng cường.
- PCCC: Cầu thang đáp ứng lối thoát hiểm (số vế, chiều rộng, cửa chống cháy nếu có hốc thang máy).
- Bản vẽ thi công (Shop Drawing) đã được KTS duyệt trước khi gia công thép/cỗ gũa.
PHẦN 10: CÂU HỎI THƯỜNG GẶP (FAQ) VỀ BẢN VẺ CẦU THANG 2 VẾ NĂM 2026
Q1: Nhà tôi mặt tiền 4m, sâu 15m. Có làm được cầu thang 2 vế không?
A: Có, rất phổ biến. Kích thước hốc thường lấy 2.0m x 3.6m – 4.0m (dài theo chiều sâu nhà). Vế 1: 10-11 bậc, chân nghỉ, Vế 2: 10-11 bậc. Cần để ý vị trí cửa chính, phòng khách để bố trí hốc hợp lý, không cắt đứt không gian sống.
Q2: Tôi muốn làm cầu thang 2 vế nhưng không muốn dầm bên (cầu thang nổi). Làm được không?
A: Được, nhưng tốn kém và phức tạp. Phải tính toán tấm san lưng hoạt động như bản console (neo một đầu) hoặc tấm 2 chiều. Cần KTS giỏi tính toán (ETABS/SAP2000), thép nhiều, cỗ gũa phức tạp. Chi phí gấp 1.5-2 lần cầu thang có dầm. Chỉ nên làm khi có yêu cầu thẩm mỹ cao, không gian mở.
Q3: Bản vẽ cầu thang 2 vế có cần cấp phép xây dựng riêng không?
A: Không cần cấp phép riêng. Cầu thang là bộ phận của công trình. Bản vẽ cầu thang là một phần trong Hồ sơ thiết kế kỹ thuật nộp xin phép xây dựng (nếu công trình thuộc đối tượng phải xin phép) hoặc hồ sơ báo cáo hoàn công. Tuy nhiên, bản vẽ phải có chữ ký KTS chịu trách nhiệm.
Q4: Tôi đã xây xong khung (móng, cột, dầm, sàn) nhưng chưa có bản vẽ cầu thang chi tiết. Làm sao bây giờ?
A: Rất rủi ro. Bạn cần thuê KTS kết cấu gấp để vẽ bản vẽ CT dựa trên thực tế hiện trạng (đo đạc cột, dầm, hốc thực tế). Tuyệt đối KHÔNG tự thi công bê tông cầu thang theo “tay ngang” hoặc bản vẽ mạng. Sai sót kết cấu cầu thang rất khó khắc phục, tốn kém.
Q5: Nên dùng thép hộp (hollow section) hay thép hình H/I cho khung cầu thang thép tiền chế?
A: Năm 2026 xu hướng dùng Thép hộp vuông/hcn (SHS/RHS) cho khung chính (dầm, cột lô góc) vì thẩm mỹ đẹp (góc vuông, dễ sơn, dễ lắp kính/gỗ), chịu lực tốt theo 2 chiều. Thép H/I dùng cho dầm chính nhịp lớn. Thép đen thường dùng cho khung bậc tiền chế.
Q6: Làm sao để cầu thang không bị ẩm, nứt, bong tróc sau 1-2 năm?
A: Bí quyết 3 chữ: “Chất – Khô – Kín”.
1. Chất: Bê tông M25+, thép DB500, keo lát chuyên dụng (polymer/epoxy), vật liệu hoàn thiện chuẩn.
2. Khô: Dưỡng bê tông đủ 21 ngày. Sàn/bậc khô ráo (độ ẩm < 4-5%) mới lát gạch/gỗ. Lớp ngăn cách hơi nước (primer epoxy/bitumen) dưới bậc nếu cầu thang ngoài trời/hầm.
3. Kín: Sửng silicon mép bậc, mép lô góc, chân tường. Sơn chống thấm cho mặt bê tông hở (nếu không lát gạch).
Q7: Có bắt buộc làm bậc xoáy (winder) tại chân nghỉ quay 90 độ không?
A: Không bắt buộc, thậm chí khuyến cáo KHÔNG NÊN cho lối đi chính. Bậc xoáy khó đi, nguy hiểm (mép hẹp), khó thi công, khó lát gạch. Nên làm chân nghỉ vuông/chữ L (Quarter Landing) đủ rộng ≥ 1100mm. Chỉ dùng bậc xoáy cho cầu thang phụ, thang máy thoát hiểm, hoặc không gian cực kỳ chật hẹp (vẫn phải tuân thủ B_min ≥ 100mm, B_tb ≥ 250mm).
Q8: Năm 2026 có quy định mới nào về cầu thang nhà ở không?
A: Năm 2026 áp dụng các văn bản hiện hành: QCVN 02:2021/BXD (Quy chuẩn kỹ thuật xây dựng nhà ở), TCVN 4453:2012 (Thiết kế kết cấu bê tông cốt thép), TCVN 5574:2018 (Thiết kế chịu lực), QCVN 06:2021/BXD (PCCC). Điểm mới: Kiểm tra chặt chẽ hơn về Headroom (≥ 2.0m), Chống trượt bậc, Tay nắm kép (Universal Design), Đèn thoát hiểm/Chiếu sáng khẩn cấp tích hợp. Các tỉnh/thành có thể có Sổ tay hướng dẫn địa phương riêng (VD: Sở XD Hà Nội, TP.HCM).
KẾT LUẬN: BẢN VẺ CẦU THANG 2 VẾ – NGUYÊN TỐC BẤT DIỆT CỦA CÔNG TRÌNH CHẤT LƯỢNG
Năm 2026, trong bối cảnh chi phí vật liệu, nhân công tăng và yêu cầu chất lượng sống cao hơn, bản vẽ cầu thang 2 vế không chỉ là giấy phép để thi công. Nó là bản hợp đồng kỹ thuật, là cẩm nang thi công, và là chứng từ pháp lý bảo vệ quyền lợi của chủ đầu tư.
Một bản vẽ tốt phải đáp ứng 3 tiêu chí cốt lõi:
1. CHUẨN KỸ THUẬT: Tuân thủ tuyệt đối QCVN/TCVN 2026 (Kích thước, Cốt thép, PCCC, Headroom).
2. TỐI ƯU CHI PHÍ: Bố trí hợp lý, ít phế liệu, dễ thi công, tận dụng không gian dưới cầu.
3. THẨM MỸ & NHÂN VĂN: Phù hợp phong cách nhà, an toàn cho mọi lứa tuổi (Universal Design), tích hợp công nghệ thông minh (Smart Lighting).
Đừng xem nhẹ khâu thiết kế cầu thang. Chi phí thiết kế chỉ chiếm 1-2% tổng giá trị cầu thang nhưng quyết định 98% thành bại của công trình. Hãy đầu tư cho một bộ bản vẽ “chuẩn – sạch – đẹp” ngay từ hôm nay.
🎁 QUÀ TẶNG ĐỘC GIẢ BÀI VIẾT NÀY (2026):
Bạn cần File mẫu Bản vẽ cầu thang 2 vế (DWG/PDF) chuẩn TCVN 2026 kèm Bảng kiểm tra (Checklist) duyệt bản vẽ và Bảng tính toán thông số nhanh (Excel: Nhập cao độ tầng -> Ra H, B, Số bậc, Kích thước hốc)?
👉 Để lại bình luận “GỬI MẪU 2026” kèm Email/SĐT hoặc Inbox Fanpage Tên Website/Brand của bạn để nhận trọn bộ tài liệu miễn phí 100% (Hạn mức 50 bộ/tháng).
Chúc bạn sớm sở hữu một גרם cầu thang 2 vế an toàn, đẹp mắt và bền vững theo đúng chuẩn kỹ thuật năm 2026!
Tác giả: Tên Bạn/Tên Brand – Chuyên gia Tư vấn & Thiết kế Kết cấu Dân dụng.
Cập nhật lần cuối: Tháng Tháng hiện tại Năm 2026.
Từ khóa SEO: Bản vẽ cầu thang 2 vế, cầu thang 2 vế chuẩn 2026, thiết kế cầu thang nhà phố, thông số kỹ thuật cầu thang, thi công cầu thang bê tông, giá thi công cầu thang 2026.
