Trong bối cảnh ngành xây dựng Việt Nam đang chuyển dịch mạnh mẽ sang công nghệ hiện đại, nhà thép tiền chế khẳng định vị thế là giải pháp tối ưu cho các dự án công nghiệp, kho xưởng, nhà máy, thậm chí là nhà ở dân dụng đa tầng nhờ ưu điểm thi công nhanh, chi phí hợp lý và khả năng mở rộng linh hoạt. Tuy nhiên, “xương sống” quyết định thành bại của mọi công trình thép không phải chỉ là vật liệu hay máy móc, mà là bản vẽ biện pháp thi công nhà thép tiền chế – tài liệu kỹ thuật “hành lang” dẫn dắt toàn bộ quá trình từ nhà máy sản xuất đến hiện trường lắp ráp.
Đến năm 2026, với sự áp dụng ngày càng rộng rãi của công nghệ BIM (Building Information Modeling), tiêu chuẩn TCVN 5574:2018 (thay thế TCVN 5574:2012) và các quy định mới về an toàn lao động, chất lượng bản vẽ biện pháp thi công đòi hỏi sự chính xác, chi tiết và tuân thủ pháp lý tuyệt đối. Bài viết dưới đây sẽ cung cấp bức tranh toàn diện, cập nhật nhất về nội dung, quy trình lập, tiêu chuẩn kiểm tra và các lỗi thường gặp cần tránh khi làm việc với loại bản vẽ chuyên biệt này.
1. Bản Vẽ Biện Pháp Thi Công Nhà Thép Tiền Chế Là Gì? Vai Trò Cốt Lõi Năm 2026
Khác với bản vẽ thiết kế (Design Drawings) tập trung vào ý tưởng kiến trúc, tính thẩm mỹ và tính toán kết cấu tổng quát, bản vẽ biện pháp thi công (Shop Drawings / Erection Drawings) là tập hợp các bản vẽ chi tiết, chính xác đến từng milimét, được lập ra bởi đơn vị chế tạo/thi công (Contractor/Fabricator) dựa trên bản vẽ thiết kế đã được duyệt.
Vai trò năm 2026:
- Cầu nối Nhà máy – Hiện trường: Chuyển đổi ngôn ngữ thiết kế sang ngôn ngữ sản xuất (cắt, khoan, hàn, sơn, đóng gói) và ngôn ngữ lắp ráp (trật tự, vị trí, công cụ, an toàn).
- Cơ sở pháp lý thanh toán & nghiệm thu: Là tài liệu bắt buộc để giám sát viên, chủ đầu tư kiểm tra số lượng, kích thước, hạng mục trước khi thanh toán tạm ứng hoặc quyết toán.
- Quản trị rủi ro: Phát hiện sớm va chạm (clash detection), sai lệch thiết kế, thiếu vật liệu ngay trên môi trường số trước khi sản xuất thực tế.
- Đầu vào cho BIM 4D/5D: Năm 2026, các dự án lớn yêu cầu bản vẽ biện pháp phải tương thích BIM (định dạng IFC, RVT) để liên kết tiến độ (4D) và chi phí (5D).
2. Bộ Tiêu Chuẩn & Quy Định Pháp Lý Áp Dụng Năm 2026 (Cập Nhật)
Việc lập bản vẽ không thể tùy hứng mà phải tuân thủ chặt chẽ hệ thống tiêu chuẩn. Đến năm 2026, các văn bản bắt buộc/nên tham khảo bao gồm:
2.1. Tiêu chuẩn Quốc gia (TCVN) – Bắt buộc
- TCVN 5574:2018 Thiết kế kết cấu thép – Tiêu chuẩn thiết kế (Đã thay thế hoàn toàn TCVN 5574:2012). Đây là “luật chơi” số 1 cho tính toán cắt, mối hàn, bulon.
- TCVN 9381:2012 Thi công kết cấu thép – Quy chuẩn chất lượng (Vẫn hiệu lực, đang chờ bản cập nhật mới).
- TCVN 10253:2014 Kết cấu thép – Kiểm tra và đánh giá chất lượng hàn.
- TCVN 2737:1995 (Đang áp dụng song song chờ bản mới) Bulon, ốc vít, đai ốc – Kích thước và yêu cầu kỹ thuật.
2.2. Quy chuẩn Quốc gia về An toàn Lao động (QCVN) – Bắt buộc tại hiện trường
- QCVN 06:2021/BXD An toàn lao động trong xây dựng (Yêu cầu thể hiện rõ biện pháp an toàn trên bản vẽ thi công: bàn chân, dây an toàn, neo móc, bàn làm việc tạm thời).
- QCVN 16:2019/BXD An toàn chống cháy, nổ trong xây dựng.
2.3. Tiêu chuẩn Quốc tế (Tham khảo cho dự án FDI, xuất khẩu, hoặc dự án áp dụng chuẩn quốc tế)
Có thể bạn quan tâm: Bột Thạch Cao Vĩnh Hưng 2026: Review Chi Tiết Giá, Chất Lượng, Ứng Dụng Và Kinh Nghiệm Mua Đúng Ch’est Đời
- AISC 303-22 Code of Standard Practice for Steel Buildings and Bridges (Phiên bản 2022 – chuẩn Mỹ, phổ biến ở VN).
- AWS D1.1/D1.1M:2020 Structural Welding Code – Steel (Chuẩn hàn AWS).
- EN 1090-2:2018+A1:2021 Execution of steel structures and aluminium structures (Chuẩn Châu Âu – CE Marking).
2.4. Quy định về Phòng cháy chữa cháy (PCCC)
- QCVN 06:2022/BXD Quy chuẩn kỹ thuật PCCC cho nhà cửa, công trình (Yêu cầu thể hiện vạch phân chia PCCC, vật liệu chống cháy, hệ thống phun nước trên bản vẽ biện pháp).
3. Cấu Trúc Bộ Bản Vẽ Biện Pháp Thi Công Chuẩn Năm 2026
Một bộ bản vẽ hoàn chỉnh (Package) thường bao gồm các tập tin sau (định dạng PDF + DWG + IFC/RVT + Excel BOM):

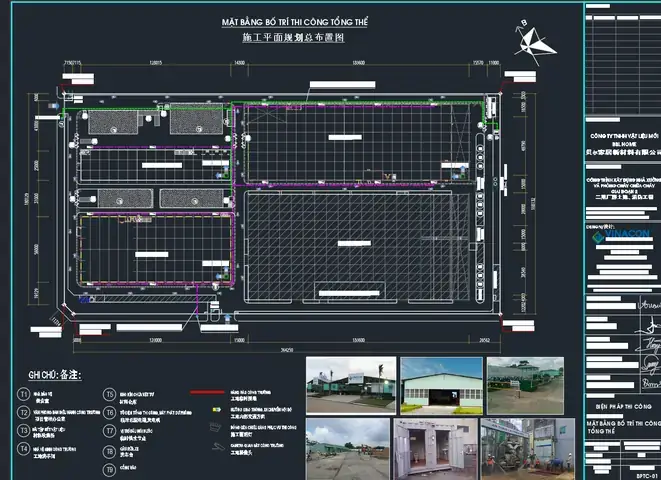

3.1. Bản vẽ Tổng thể & Định vị (General Arrangement / Erection Plan)
- Mặt bằng bố trí cột, dầm, khung (Grid Layout): Tọa độ chính xác (độ chính xác ±3mm so với mốc đo đạc thực tế năm 2026 dùng Total Station/GPS RTK).
- Bản vẽ mặt cắt dọc/ngang typicall: Chỉ rõ độ cao móng, độ cao sàn, độ dốc mái, chiều cao net.
- Bảng thống kê khối lượng (BOM – Bill of Materials) tổng hợp: Phân loại theo: Cột, Dầm, Kết cấu phụ (C/Z purlin), Tấm lợp, Phụ kiện (bulon, móc neo, keo, vít tự khoan). Năm 2026 yêu cầu BOM phải liên kết động (Live link) với model 3D.
3.2. Bản vẽ Chi tiết Chế tạo (Fabrication/Shop Drawings) – Quan trọng nhất nhà máy
Mỗi bộ phận (Member) có một tập bản vẽ riêng (Single Part Drawings) bao gồm:
- Danh mục bộ phận (Member List): Mark number (Số hiệu), Số lượng, Trọng lượng, Loại thép (Q235B, Q355B, SS400, SM490…), Tiêu chuẩn thép (TCVN, JIS, ASTM, EN).
- Bản vẽ chi tiết kích thước: Chiều dài tổng (Overall length), vị trí lỗ khoan (khoan thủ công, khoan CNC, khoan hàn), vị trí cắt góc (cope), vị trí hàn (hàn đập, hàn móc, hàn đầy đủ).
- Ký hiệu hàn (Welding Symbols) theo TCVN 1813 / ISO 2553 / AWS A2.4: Rõ ràng loại hàn (đập, móc, V, U, K…), kích thước chân hàn (a, z), độ sâu hàn, yêu cầu kiểm tra (VT, MT, UT, RT) và tiêu chuẩn chấp nhận (TCVN 10253, ISO 5817 cấp B/C).
- Yêu cầu bề mặt & Sơn (Surface Prep & Painting): Sa bạt đạt cấp độ Sa 2.5 (ISO 8501-1), hệ thống sơn (Epoxy kẽm + Epoxy trung gian + PU face coat), DFT (độ dày khô phim sơn) tối thiểu theo spec (VD: 150µm, 200µm, 250µm). Năm 2026 nhiều dự án yêu cầu sơn chống cháy (Intumescent) cho cột/dầm chịu lực – phải ghi rõ épaisseur sơn trên bản vẽ.
- Kiểm soát biến dạng (Distortion Control): Chỉ rõ trình tự hàn, phương pháp chống co rút (back-step, skip welding, pre-heat), dung sai hình dạng sau hàn (theo TCVN 9381/QCVN).
3.3. Bản vẽ Chi tiết Lắp ráp (Erection/Assembly Drawings)

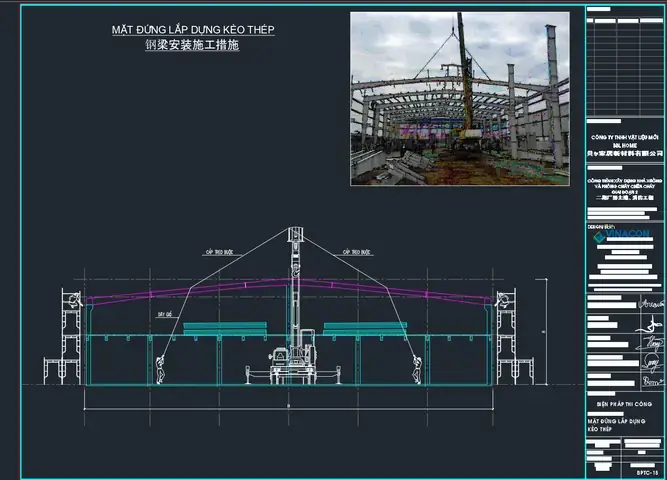

- Trật tự lắp ráp (Erection Sequence): Số thứ tự lắp (Erection Mark), ưu tiên lắp khung cột-dầm chính -> khung phụ -> kết cấu mái -> tấm lợp -> hệ thống che phủ.
- Chi tiết kết nối (Connection Details):
- Kết nối Bulon cường độ cao (HSB/TC Bolt): Loại 10.9, 8.8 (TCVN 7019/ISO 4014/4017). Chỉ rõ: Số lượng, kích thước, độ dài, loại đai (hex, heavy hex), rondelle (rondelle phẳng, rondelle lò xo, rondelle sphérique), lực siết moment (Torque) hoặc phương pháp siết (Turn-of-nut, Torque control, Tension control). Năm 2026 phổ biến dùng TC Bolt (Twist-off bolt) với súng siết chuyên dụng – phải ghi rõ trên bản vẽ.
- Kết nối Hàn tại hiện trường (Field Weld): Ít khuyến khích, chỉ dùng khi bắt buộc. Phải có WPS (Welding Procedure Specification) & PQR (Procedure Qualification Record) riêng, trình duyệt chủ đầu tư/giám sát trước khi hàn.
- Bàn chân cột (Base Plate & Anchor Bolts): Bản vẽ cực kỳ quan trọng. Chỉ rõ: Kích thước bàn chân, độ dày, lỗ neo (khoan lớn hơn ốc neo 6-10mm để điều chỉnh), vị trí ốc neo so với mốc trục (Anchor Bolt Plan), loại ốc neo (J-bolt, L-bolt, Headed stud), cường độ ốc (Grade 4.6, 8.8, F1554 Gr.36/55/105), độ dài đai ốc, yêu cầu nồi đúc (grout) không co rút (M60, M80), thời gian chờ nồi đúc đạt cường độ trước khi nạp lực.
3.4. Bản vẽ Kết cấu Phụ & Hệ thống Che phủ (Secondary & Cladding)
- C/Z Purlin, Bracing (Hàng xích, hàng chèo): Chi tiết lỗ khoan kết nối với khung chính, chi tiết nút giữa các thanh purlin (lap joint, sleeve joint).
- Hệ thống tấm lợp (Roof/Wall Sheeting): Bản vẽ bố trí tấm (Layout), chi tiết đè tấm, đè móng, đè đỉnh, rìa mái, cửa sổ, cửa ra vào. Chỉ rõ loại vít tự khoan (Self-drilling screw), ốc vít ghim (rivet), keo silicon/PU, đệm EPDM.
- Hệ thống thoáng khí, thiên sáng, mái che nắng (Louver, Skylight, Canopy): Chi tiết khung phụ, khung cửa, kính, tấm composite/PC.
3.5. Bản vẽ Biện pháp An toàn & Phối hợp (Safety & Coordination)

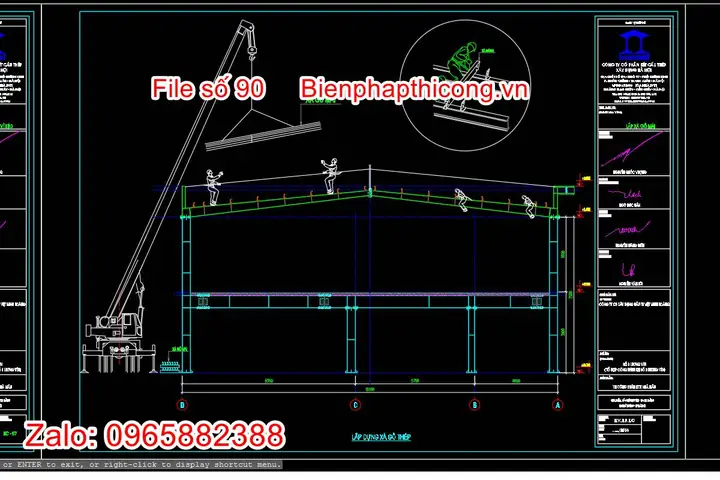

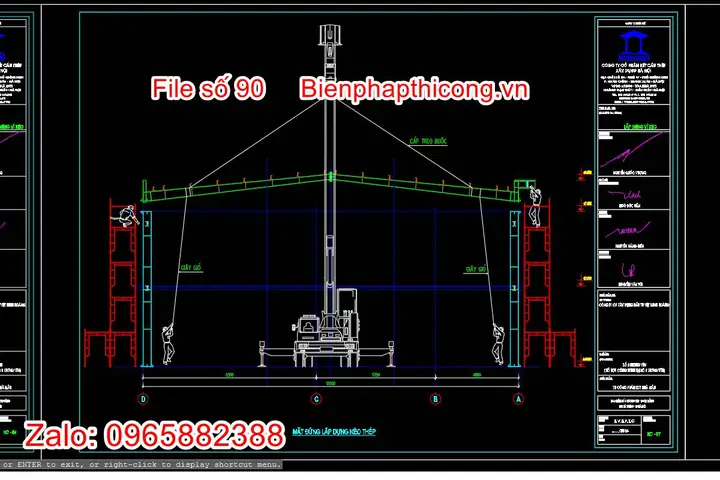

- Bản vẽ bàn làm việc tạm, giàn giáo, bệ tải: Vị trí đặt càn gác, xe nâng, cẩu塔 (Tower crane), cẩu lửng (Mobile crane).
- Bản vẽ phòng chống cháy nổ: Vị trí bình chữa cháy, đường thoát hiểm, vạch phân chia PCCC trên kết cấu thép.
- Bản vẽ phối hợp MEP (Mechanical, Electrical, Plumbing): Năm 2026, Clash Detection (Kiểm tra va chạm) giữa kết cấu thép và ống gió, khay cáp, ống PCCC, đường ống nước là bắt buộc trên mô hình BIM. Bản vẽ biện pháp phải thể hiện các lỗ thông (penetration), khung bổ sung (stiffener) tại vị trí ống đường đi qua dầm/cột.
4. Quy Trình Lập & Duyệt Bản Vẽ Biện Pháp Thi Công (Workflow 2026)
Có thể bạn quan tâm: Bột Thạch Cao Bán Ở Đâu Năm 2026: Hướng Dẫn Mua Đúng Chỗ, Giá Tốt, Chất Lượng Chuẩn – Top Địa Chỉ Uy Tín Toàn Quốc
Quy trình hiện đại năm 2026 thường tuân thủ luồng Digital Twin / BIM-based Workflow:
Bước 1: Nhận đầu vào & Kick-off Meeting
- Input: Bản vẽ thiết kế Kết cấu (Structural Design Drawings – đã duyệt), Bản vẽ Kiến trúc (Architectural), Bản vẽ MEP (Concept), Báo cáo địa chất, Specifications (Đặc điểm kỹ thuật), Yêu cầu chủ đầu tư (Employer’s Requirements).
- Cuộc họp: Thống nhất tiêu chuẩn (TCVN/AISC/EN), phần mềm (Tekla Structures, Advance Steel, Revit, SDS/2), định dạng trao đổi (IFC 4.3, CIS/2), mức độ chi tiết (LOD 400), lịch trình nộp (Submission Schedule).
Bước 2: Xây dựng Mô hình 3D Chi tiết (LOD 400 Modeling)
- Sử dụng Tekla Structures (phổ biến nhất VN cho thép tiền chế) hoặc Advance Steel / Revit + Steel Extensions.
- Model tới cấp độ LOD 400: Đủ chi tiết để chế tạo trực tiếp (có lỗ khoan, hàn, cắt góc, bulon, keo, sơn, mark number).
- Clash Detection nội bộ: Kiểm tra va chạm giữa các bộ phận thép với nhau, va chạm thép – MEP (nếu có model MEP LOD 300/400).
Bước 3: Xuất Bản vẽ 2D & BOM (Drawing Generation & BOM Extraction)
- Tự động sinh bản vẽ 2D từ Model 3D (Đảm bảo sự nhất quán 100% giữa 3D và 2D).
- Tự động xuất BOM ra Excel/CSV (Material Take-off – MTO) để đặt hàng nguyên vật liệu (Thép hình, Bulon, Sơn, Keo, Tấm lợp).
- Kiểm tra chất lượng bản vẽ nội bộ (Internal QA/QC): Theo Checklist chuẩn công ty (Kiểm tra: Mark number trùng/lỡ, kích thước sai so với thiết kế, thiếu ký hiệu hàn, sai spec vật liệu, sai dung sai lắp ráp…).
Bước 4: Nộp Duyệt (Submission for Approval)
- Gửi gói: Transmittal Letter (Thư chuyển phát) + Bản vẽ PDF (Có watermark “FOR APPROVAL”) + Model IFC/RVT + BOM Excel + Design Check Report (Báo cáo đối chiếu thiết kế).
- Design Check Report: Bảng đối chiếu từng chi tiết: “Theo thiết kế: Cột H400x200x8x13 -> Theo biện pháp: H400x200x8x13 (OK)” hoặc “Thay đổi: Tăng dày bàn chân cột từ 30mm -> 40mm do lực phản lực móng lớn hơn”. Lưu ý: Mọi thay đổi so với bản vẽ thiết kế phải được ghi rõ lý do, tính toán bổ sung và ký tên kỹ sư chịu trách nhiệm.
Bước 5: Xử lý Ý kiến Duyệt (Comment Resolution)
- Nhận file Comment (Mark-up PDF, BCF files, Excel Comment Log) từ Giám sát/Chủ đầu tư/Kiến trúc sư.
- Phân loại: Code A (Approved – Được duyệt), Code B (Approved as noted – Duyệt có ghi chú), Code C (Revise & Resubmit – Sửa lại nộp lại), Code D (Rejected – Từ chối).
- Sửa đổi Model 3D -> Cập nhật bản vẽ 2D -> Nộp lại phiên bản Rev 1, Rev 2…
Bước 6: Phát hành thi công (Issue for Construction – IFC)
- Khi đạt Code A hoặc B.
- Xuất bản vẽ PDF có dấu “FOR CONSTRUCTION / IFC”, ký tên, đóng dấu kỹ sư phụ trách, ký hiệu phiên bản (Rev 0, Rev 1…).
- Phân phát: Nhà máy chế tạo (Fabrication Shop), Ban quản lý hiện trường (Site Team), QC/QA, Kho vật tư, Đơn vị vận tải.
Bước 7: Quản lý thay đổi (Revision Management) trong thi công
- Năm 2026, dùng Common Data Environment (CDE) (VD: Autodesk Construction Cloud, Procore, Viewpoint, hoặc các CDE nội bộ) để quản lý phiên bản.
- Mọi thay đổi tại hiện trường (Site Change – RFI – Request for Information) phải cập nhật lên Model 3D -> Xuất bản vẽ Rev mới -> Phát hành lại. Tuyệt đối không thi công theo bản vẽ cũ (Superseded).
5. Phân Tích Chi Tiết Các Nút Kết Nối Quan Trọng Trên Bản Vẽ (Focus 2026)
Chất lượng bản vẽ thể hiện rõ nhất ở các nút kết nối. Dưới đây là tiêu chí “xử lý” các nút trên bản vẽ biện pháp năm 2026:
Có thể bạn quan tâm: Bột Thạch Cao Chịu Nhiệt 2026: Toàn Tập Kiến Thức, Giá Thành, Top Dòng Nổi Bật & Hướng Dẫn Chọn Mua Chuẩn Không Cần Điều
5.1. Nút Cột – Dầm (Beam-to-Column Connection) – Khung kháng mômen (Moment Frame)
- Loại phổ biến: Nút hàn đầy đủ (Full Penetration Weld – FPW) dây dầm vào bàn chân cột (đối với khung chịu mômen) hoặc Nút bulon đầu dầm (End Plate Connection) / Nút góc bulon (Angle Connection) cho khung đơn giản.
- Yêu cầu bản vẽ 2026:
- Với FPW: Phải có WPS/PQR duyệt trước. Chỉ rõ: Kiểu坡口 (Groove type – K, U, J, V), góc mở, gốc hàn, độ cao dư hàn (reinforcement), yêu cầu pre-heat (nhiệt độ trước hàn), interpass temp (nhiệt độ giữa các lớp), PWHT (xử lý nhiệt sau hàn) nếu đòi hỏi.
- Kiểm tra UT (Siêu âm) 100% cho hàn đập đầy đủ (CJP) theo TCVN 10253 / ISO 17640. Ghi rõ trên bản vẽ: “UT 100% Level B”.
- Stiffener (Thanh cứng): Chỉ rõ vị trí, kích thước, hàn đập đầy đủ vào bàn chân cột và dầm. Năm 2026 thường dùng Continuity Plate (Thanh liên tục) xuyên qua bàn chân cột để truyền lực cắt dầm.
5.2. Nút Cột – Móng (Base Plate Connection)
- Thiết kế: Tính toán ứng suất nén bê tông móng, ứng suất uốn bàn chân, lực kéo ốc neo.
- Bản vẽ biện pháp phải có:
- Kích thước bàn chân (L x B x t).
- Anchor Bolt Plan (Bản vẽ bố trí ốc neo): Tọa độ tâm ốc neo so với trục cột (X, Y), độ cao mốc ốc neo (Top of Anchor Bolt Elevation) – Cực kỳ quan trọng để neo khung chính xác.
- Chi tiết ốc neo: Loại (J, L, Headed), Điểm (Grade), Đường kính, Độ dài, Số lượng, Rondelle (thép thường/cao cấp), Đai ốc.
- Khoang điều chỉnh (Leveling gap): Khoảng cách giữa đáy bàn chân cột và mặt bê tông móng (thường 30-50mm) để nồi đúc.
- Grout (Nồi đúc): Loại nồi (Non-shrink grout M60/M80), thủ tục thi công (rửa sạch, bão hòa nước, đúc đơn phương, ép khí nén), thời gian chờ đạt cường độ (thường 24h-72h) trước khi siết ốc neo cuối cùng.
- Yêu cầu kiểm tra: Kiểm tra vị trí ốc neo thực tế (As-built survey) trước khi chế tạo bàn chân cột (hoặc gia công lỗ dài – slotted hole trên bàn chân để dung sai ±15-20mm).
5.3. Nút Dầm – Dầm / Dầm – Kết cấu phụ (Beam Splice / Beam-to-Purlin)
- Nút nối dầm (Splice): Thường dùng bulon (Bolted Splice) để vận chuyển, lắp ráp dễ dàng. Bản vẽ phải chỉ rõ: Bảng nối (Splice plate) 2 bên dây/dòng, số lượng bulon, cấp độ bulon (10.9 khuyến khích), lực siết.
- Nút dầm – Purlin: Dùng góc thép (Cleat) hàn/bullon vào dầm chính. Chỉ rõ khoảng cách lỗ khoan, chiều dài góc, loại bulon (M12, M16, 8.8).
5.4. Hệ thống chống lệch (Bracing System) – Xích, Chèo, Kết cấu mặt phẳng
- Xích (Rod/Cable/Tension-only bracing): Chỉ chịu kéo. Bản vẽ phải chỉ rõ: Loại (Thép tròn, Cáp cáp, Dây chun), đường kính, lực thiết kế, bộ tendit (Turnbuckle/Tensioner) để điều chỉnh lực pretension. Năm 2026 phổ biến dùng Huck Bolt / Lockbolt hoặc Post-tensioning bar cho xích đường kính lớn.
- Chèo (Strut/Compression bracing): Chịu nén. Dùng hình H, Hộp, Ống. Phải kiểm tra độ mảnh (Slenderness ratio) trên bản vẽ tính toán.
- Nút kết nối xích/chèo: Chi tiết bản vẽ nút gusset plate (tấm nối) cực kỳ quan trọng. Kiểm tra: Block shear, Net section fracture, Bearing, Tear-out. Ghi rõ kích thước tấm Gusset, lỗ khoan, đường hàn.
6. Công Nghệ Mới Áp Dụng Trong Lập & Quản Lý Bản Vẽ Năm 2026
6.1. BIM 4D/5D & Digital Twin
- Bản vẽ biện pháp không còn là file tĩnh. Chúng là Data Container.
- 4D: Liên kết bộ phận (Mark) với hoạt động tiến độ (Fabrication Start/End, Delivery, Erection Start/End). Giám sát tiến độ thực tế vs kế hoạch trực quan trên Model.
- 5D: Liên kết BOM với đơn giá, tự động tính toán giá thành vật liệu, nhân công, máy móc cho từng hạng mục.
6.2. AI & Machine Learning trong Kiểm tra Bản vẽ (Auto QA/QC)
- Năm 2026, các phần mềm như Verifi3D, Solibri, Navisworks + Custom Rules, hoặc Plugin AI trên Tekla tự động kiểm tra:
- Dung sai kích thước so với TCVN/AISC.
- Ký hiệu hàn thiếu/hư.
- Va chạm (Clash) giữa bộ phận thép và MEP/Architecture.
- Trùng Mark number, thiếu vật liệu trong BOM.
- Tuân thủ quy tắc “Design for Manufacturing and Assembly” (DfMA).
6.3. AR/VR tại Hiện trường (Augmented Reality / Virtual Reality)
- Kỹ sư hiện trường dùng HoloLens 2, iPad AR, Android ARCore overlay Model 3D (từ bản vẽ biện pháp) lên thực tế.
- Ứng dụng: Kiểm tra vị trí ốc neo móng (so sánh thực tế vs Model), kiểm tra vị trí lỗ khoan dầm trước khi khoan, hướng dẫn lắp ráp bộ phận phức tạp (Xem “hologram” bộ phận đè lên vị trí lắp).
6.4. Robot hóa & Tự động hóa Nhà máy (Fabrication Automation)
Có thể bạn quan tâm: Ascent Thảo Điền 2026: Đỉnh Cao Cư Đô Thượng Lưu Sài Gòn – Review Chi Tiết Giá, Thiết Kế, Tiện Ích & Khuyến Nghị Đầu Tư
- Bản vẽ biện pháp (DSTV/NC files – NC1, NC2, DSTV++) xuất trực tiếp từ Tekla/Advance Steel điều khiển:
- Máy cắt Plasma/Laser/CNC Saw (Beam coping, cutting).
- Máy khoan CNC (Drilling lines) – Khoan tự động hàng trăm lỗ/ngày với độ chính xác ±0.5mm.
- Robot hàn (Welding robots) cho các nối dầm, cột tiêu chuẩn (Fillet weld, Butt weld).
- Hệ thống sơn tự động (Blasting & Painting lines).
- Yêu cầu: Dữ liệu NC từ bản vẽ biện pháp phải Sạch (Clean), Không lỗi (Error-free), Có header thông tin máy (Machine specific post-processor).
6.5. Blockchain / Smart Contract cho Quản lý Phiên bản & Thanh toán
- Một số tập đoàn lớn (VinGroup, Coteccons, Hoa Binh, PCC1…) thử nghiệm ghi log hash của file bản vẽ IFC/PDF lên Blockchain private để:
- Chứng minh tính toàn vẹn dữ liệu (Không ai sửa lén sau khi duyệt).
- Tự động giải phóng thanh toán (Smart Contract) khi đạt mốc: “Bản vẽ IFC Rev 0 duyệt Code A -> Tự động mở LC/Thanh toán tạm ứng 30% giá trị vật liệu”.
7. Top 10 Lỗi Thường Gặp & Cách Khắc Phục Trên Bản Vẽ Biện Pháp (Lessons Learned 2026)
| STT | Lỗi Thường Gặp | Hậu Quả | Giải Pháp Trên Bản Vẽ / Quy Trình 2026 |
|---|---|---|---|
| 1 | Sai vị trí ốc neo móng (Anchor Bolt) so với bản vẽ biện pháp. | Cột không đứng được, phải cắt ốc, gia cố phức tạp, chậm tiến độ. | Bắt buộc: Bản vẽ Anchor Bolt Plan kèm tọa độ X,Y,Z. Yêu cầu As-built Survey ốc neo (Total Station) trước khi gia công cột/bàn chân. Dùng lỗ dài (Slotted hole) trên bàn chân dung sai ±20mm. |
| 2 | Thiếu/Không đúng ký hiệu hàn (Weld symbol) hoặc thiếu WPS. | Hàn sai loại, sai kích thước chân hàn -> Không đạt UT/MT -> Cắt hàn lại tốn kém. | Chuẩn hóa thư viện ký hiệu hàn (Tekla/Advance Steel Library). Bắt buộc đính kèm WPS/PQR Index Table trên trang bìa bản vẽ. AI Check ký hiệu hàn tự động. |
| 3 | Va chạm Kết cấu – MEP (Ống gió cắt dầm, Khay cáp va chạm bulon nối). | Sửa đổi tại hiện trường (Cắt dầm bổ sung stiffener, dịch ống) -> Rủi ro an toàn, chi phí phát sinh. | Bắt buộc Clash Detection (LOD 350/400) trước khi xuất bản vẽ IFC. Yêu cầu đơn vị MEP cung cấp model LOD 300+ sớm. Thiết kế khung bổ强化 (Stiffener/Opening reinforcement) sẵn trên bản vẽ biện pháp. |
| 4 | Sai số lượng, kích thước trên BOM so với bản vẽ chi tiết. | Thiếu/vừa vật liệu tại nhà máy/kho -> Dừng sản xuất, đặt hàng gấp giá cao. | BOM tự động xuất từ Model 3D (Live Link). Quy trình “3-way match”: Model 3D = Bản vẽ 2D = BOM Excel. Checksum số lượng theo Mark number. |
| 5 | Không thể hiện rõ trình tự lắp ráp / Trọng lượng bộ phận cho cẩu. | Cẩu không đủ tải trọng, không đủ bán kính, lắp sai trình tự -> Ngã khung, tai nạn. | Bản vẽ Erection Plan phải ghi: Trọng lượng từng bộ phận (Weight/Mark), Tâm trọng lực (CG), Điểm móc cẩu (Lifting lugs/Points), Bán kính làm việc cẩu (Boom radius), Trình tự lắp (Sequence No.). Tính toán ổn định khung tạm thời (Temporary bracing). |
| 6 | Sai spec vật liệu (Thép Q235 thay Q355, Bulon 8.8 thay 10.9, Sơn sai hệ thống). | Không đáp ứng tính toán thiết kế, không đạt PCCC, độ bền kém. | Bảng Material Specification (Material Spec) chi tiết trên trang bìa bản vẽ. QR Code/Barcode trên nhãn hàng (Tag) liên kết đến Material Certificate (MTC 3.1 / 3.2). Kiểm tra nhập kho (Incoming QC) đối chiếu Spec. |
| 7 | Quên chi tiết chống co rút hàn / Biến dạng (Weld sequence, Pre-set). | Khung cong, vẹo, không lắp được, ứng suất còn dư cao. | Bản vẽ chế tạo ghi rõ: Welding Sequence (Số thứ tự hàn), Pre-set/Camber dimensions (Kích thước cong trước hàn để sau hàn thẳng), Fixturing/Jig requirements. Mô phỏng biến dạng hàn (Weld Distortion Simulation – Sysweld/ABAQUS) cho nút quan trọng. |
| 8 | Thiếu chi tiết an toàn lao động (Bàn chân, rào chắn, dây neo) trên bản vẽ thi công. | Vi phạm QCVN 06:2021/BXD, bị phạt, đình công, tai nạn rơi. | Tích hợp Safety by Design vào bản vẽ: Vẽ sẵn lỗ neo móc (Anchor points) trên dầm/cột, vị trí bàn làm việc tạm, lối đi an toàn, vạch phân làn đường cẩu. |
| 9 | Quản lý phiên bản (Revision Control) lộn xộn (Thi công bản vẽ Rev 0 nhưng đã duyệt Rev 2). | Lắp sai, phải tháo dỡ, tranh chấp hợp đồng. | Sử dụng CDE (Common Data Environment). Quy tắc: Chỉ in bản vẽ từ CDE (Watermark “CONTROLLED COPY”). Hủy hủy tất cả bản in cũ khi có Rev mới. QR Code trên bản vẽ in link về file mới nhất trên CDE. |
| 10 | Không có bản vẽ As-Built (Hoàn công) chính xác sau khi lắp xong. | Khó khăn vận hành, bảo trì, mở rộng, pháp lý sau này. | Bắt buộc cập nhật Model 3D theo thực tế (As-built Model) ngay khi lắp xong từng khu vực. Xuất bản vẽ As-Built 2D + Model IFC + Điểm đám mây (Point Cloud Scan) làm bằng chứng. |
8. Checklist Kiểm Tra Bản Vẽ Biện Pháp Trước Khi Xuất “For Construction” (QA/QC Checklist 2026)
Dưới đây là Checklist “Yellow Card” (Thẻ vàng) bắt buộc ký duyệt bởi: Kỹ sư thiết kế biện pháp (Originator) -> Kỹ sư kiểm tra (Checker) -> Kỹ sư phê duyệt (Approver) -> Giám sát/Chủ đầu tư (Client Approval).
A. Thông tin chung & Định dạng
- Tên dự án, Mã dự án, Tên gói thầu, Số hợp đồng.
- Tiêu đề bản vẽ, Số hiệu bản vẽ (Drawing Number), Phiên bản (Revision), Ngày.
- Dấu ký: Người vẽ (Drafter), Người kiểm tra (Checker), Người phê duyệt (Approver – Ký hiệu PE/SE nếu yêu cầu).
- Watermark trạng thái: FOR CONSTRUCTION / IFC (Không phải FOR APPROVAL, FOR INFO).
- Hệ trục tọa độ (Grid system) thống nhất với thiết kế & đo đạc thực tế.
- Đơn vị đo lường: mm (kích thước), kg/tấn (khối lượng), MPa/N/mm2 (cường độ), °C (nhiệt độ).
B. Phù hợp Thiết kế & Tính toán
- Kích thước tiết diện, độ dày tấm, loại thép khớp 100% với bản vẽ thiết kế & báo cáo tính toán.
- Các thay đổi so với thiết kế (Design Changes) được liệt kê rõ ràng trong Design Change Log / Deviation Report, kèm tính toán chứng minh, đã được Kiến trúc sư/Kỹ sư thiết kế ký đồng ý.
- Hệ thống khung chịu lực (LFRS – Moment Frame, Braced Frame, Shear Wall) được giữ nguyên logic tính toán.
C. Chi tiết Chế tạo (Fabrication Details)
- Mỗi bộ phận (Member) có Mark Number duy nhất (Không trùng lặp).
- Chiều dài tổng (Overall Length) chính xác (Đã trừ độ co hàn, dung sai cắt).
- Vị trí lỗ khoan: Tâm lỗ, đường kính, loại lỗ (Thông, Lồi, Dài – Slotted), góc khoan (vuông góc/nghiêng). Kiểm tra Edge distance, Pitch, Gauge theo TCVN/AISC.
- Ký hiệu hàn: Đầy đủ, đúng chuẩn (ISO/TCVN/AWS), chỉ rõ loại hàn, kích thước, độ dài, yêu cầu kiểm tra (VT/MT/UT/RT %).
- Yêu cầu bề mặt (Sa 2.5, Sa 3…), Hệ thống sơn (DFT, Loại sơn, Màu RAL), Vùng không sơn (Hàn, Bulon cường độ cao, Nối đất).
- Dung sai hình dạng, vị trí (Fabrication Tolerances) tham chiếu TCVN 9381 / AISC 303 / EN 1090-2.
- Chỉ rõ Camber/Pre-set (Độ cong trước hàn) cho dầm/cột dài.
D. Chi tiết Lắp ráp & Kết nối (Erection & Connections)
- Erection Mark (Số hiệu lắp ráp) khớp với Shop Mark (Số hiệu chế tạo) hoặc có bảng đối chiếu rõ ràng.
- Trật tự lắp ráp (Sequence) hợp lý, an toàn, có bản vẽ trình tự (Sequence Drawings).
- Kết nối Bulon: Loại, Cấp độ, Kích thước, Số lượng, Rondelle, Phương pháp siết (Torque/Turn-of-nut/TC Bolt), Giá trị moment siết (Nm).
- Kết nối Hàn hiện trường: Có WPS/PQR duyệt, chỉ rõ vị trí, trình tự, yêu cầu kiểm tra.
- Bàn chân cột (Base Plate): Kích thước, Lỗ neo (Slotted hole size), Tọa độ ốc neo (Anchor Bolt Plan), Chi tiết nồi đúc (Grout detail), Mực nồi đúc.
- Xích/Chèo (Bracing): Lực thiết kế, Loại kết nối (Gusset plate), Bộ tendit (Turnbuckle) cho xích, Pretension force.
E. Hệ thống Che phủ & Phụ kiện (Cladding & Accessories)
- Bố trí tấm lợp (Layout), Hướng đè tấm, Khoảng cách đè (End lap, Side lap).
- Chi tiết đè móng (Eave), Đè đỉnh (Ridge), Rìa mái (Gable), Lò xo/Ống thoát nước.
- Loại vít tự khoan (Self-driller), Đệm (Washer/Sealant), Khoảng cách vít.
- Khung cửa, khung cửa sổ, khung thiên sáng, hệ thống thoáng khí – Kích thước lỗ thô (Rough opening) khớp với nhà cung cấp vật liệu che phủ.
F. Phối hợp & An toàn (Coordination & Safety)
- Clash Report: Đã chạy Clash Detection với Kiến trúc & MEP (LOD 300+). Không còn Clash Level 1 (Hard clash) chưa giải quyết.
- Các lỗ thông MEP (Penetrations) trên dầm/cột/tấm sàn đã có Khung bổ sung (Stiffener/Opening frame) trên bản vẽ.
- Bản vẽ An toàn thi công (Safety Plan): Vị trí neo dây an toàn, bàn chân tạm, lối thoát hiểm, biển báo, phân khu vực cẩu.
- Yêu cầu PCCC: Vạch phân chia, vật liệu chống cháy, vị trí vòi phun/nước chữa cháy trên kết cấu.
G. Dữ liệu & BOM (Data & Bill of Materials)
- BOM (Excel/CSV) khớp 100% với Model 3D & Bản vẽ 2D.
- BOM có cột: Mark, Qty, Profile, Grade, Length, Weight (Single/Total), Finish (Paint/Galv/None), Remark.
- File NC/DSTV (cho máy cắt/khoan/hàn robot) đã test chạy trên máy/CNC simulator (Verify NC).
- File IFC 4.3 / RVT xuất từ Model 3D, đúng hệ trục tọa độ, đúng Property Set (Pset) theo yêu cầu BIM Execution Plan (BEP).
9. Xu Hướng Năm 2026: “Model-based Delivery” – Không Còn Chỉ Là Bản Vẽ 2D
Năm 2026 đánh dấu bước ngoặt: Bản vẽ 2D (PDF/DWG) dần trở thành “đầu ra phụ trợ” (Derivative deliverable), trong khi Model 3D (IFC/RVT/Tekla Model) là “đầu ra chính” (Primary deliverable).
- Model-based Contract: Hợp đồng chỉ yêu cầu nộp Model IFC LOD 400 + BOM + NC Files. Bản vẽ 2D chỉ in khi cần thiết cho công nhân không dùng tablet.
- Paperless Site: Hiện trường dùng Tablet/iPad xem Model 3D, AR, check điểm (Inspection) trực tiếp trên Model. Dữ liệu QC/QA (Kết quả UT, MT, Torque check, Survey as-built) được gán trực tiếp vào Object (Element) trong Model/BIM 360/ACC.
- Digital Twin cho Vận hành (O&M): Bản vẽ biện pháp/As-built Model chuyển giao cho chủ đầu tư kèm theo COBie (Construction Operations Building information exchange) data: Thông tin bảo hành, thủ tục bảo dưỡng, serial number thiết bị, ngày lắp đặt, chứng chỉ vật liệu. Đây là yêu cầu bắt buộc của nhiều dự án Smart Building/Green Building (LOTUS, LEED, EDGE) năm 2026.
10. Lời Kết: Bản Vẽ Biện Pháp – Bản Đồ Vàng Của Dự Án Thép Tiền Chế
Năm 2026, bản vẽ biện pháp thi công nhà thép tiền chế không chỉ là tập hợp các nét vẽ kỹ thuật khô khan. Nó là sản phẩm trí tuệ, kết tinh của quy trình thiết kế – sản xuất – thi công – quản lý số hóa. Một bộ bản vẽ “chuẩn” là bộ bản vẽ:
- Chính xác: Không sai sót kích thước, vật liệu, kết nối (Zero defect target).
- Đồng bộ: Model 3D – Bản vẽ 2D – BOM – NC Data – File IFC nhất quán tuyệt đối (Single Source of Truth).
- Tuân thủ: Đầy đủ tiêu chuẩn TCVN, QCVN, AISC/EN, yêu cầu PCCC, An toàn lao động.
- Thực thi được: Dễ hiểu, dễ sản xuất (DfMA), dễ lắp ráp, dễ kiểm tra, dễ bảo trì.
- Sống động: Có khả năng cập nhật, truy xuất lịch sử, phục vụ Digital Twin suốt vòng đời công trình.
Đầu tư vào giai đoạn lập bản vẽ biện pháp (thường chỉ chiếm 1-3% tổng giá trị gói thầu) là khoản đầu tư ROI (Return on Investment) cao nhất trong dự án thép tiền chế. Nó giúp loại bỏ 90% rủi ro phát sinh tại hiện trường, rút ngắn 20-30% thời gian lắp ráp, và đảm bảo an toàn cho người lao động.
Hy vọng bài viết chi tiết này cung cấp cho bạn – Kỹ sư thiết kế, Kỹ sư giám sát, Quản lý dự án, Chủ đầu tư – cái nhìn toàn diện, cập nhật nhất năm 2026 để kiểm soát chất lượng “bản đồ vàng” này, dẫn dắt dự án nhà thép tiền chế của bạn đến đích an toàn, đúng hạn, đúng chất lượng, tối ưu chi phí.
