Bản đồ thiết kế nhà ở là gì?
“Bản đồ thiết kế nhà ở” là tài liệu thể hiện toàn bộ ý tưởng bố trí không gian của công trình trên một hoặc nhiều tờ bản vẽ. Đây không chỉ là bản vẽ mặt bằng của căn nhà mà còn bao gồm nhiều lớp thông tin như:
- Vị trí công trình trên khu đất.
- Mặt bằng tầng một, tầng hai, tầng tum và sân thượng.
- Sơ đồ điện, nước, thoát nước và vệ sinh.
- Khu vực để xe, sân, vườn, lối đi và không gian tiếp khách.
- Hướng nắng, hướng gió và các điểm nhìn đẹp.
- Kích thước, vật liệu và cấu kiến chính.
- Phần công trình phụ như nhà bếp phụ, phòng khách phụ, garage, nhà kho hoặc sân vườn.
- Những khu vực cần tuân thủ quy hoạch, an toàn hoặc kỹ thuật.
Nếu đang tìm kiếm dựa trên cụm từ “bản đồ thiết kế nhà ở”, điều quan trọng là nhận biết sự khác biệt giữa bản đồ địa chính, mặt bằng kiến trúc và bản đồ quy hoạch. Mỗi loại có mục đích khác nhau. Việc hiểu rõ các thành phần này giúp chủ đầu tư kiểm soát thiết kế, dự toán, tránh xây sai và trao đổi với kiến trúc sư hiệu quả hơn.
1. Phân biệt các loại bản đồ liên quan đến thiết kế nhà ở
Bản đồ địa chính
Bản đồ địa chính thể hiện ranh giới, diện tích, vị trí và hình dạng của thửa đất. Đây là tài liệu nền tảng để xác định:
- Phần đất thực tế nằm trên sổ.
- Chiều dài các cạnh và diện tích chính xác.
- Vị trí nhà, đường, cổng và hàng rào.
- Phần đất dự kiến xây dựng.
- Mốc ranh giới với các thửa đất lân nận.
Bản đồ địa chính không thay thế bản vẽ thiết kế kiến trúc. Nói cách khác, bản đồ địa chính cho biết “đất ở đâu”, còn bản thiết kế kiến trúc cho biết “nhà sẽ được xây như thế nào trên đất”.

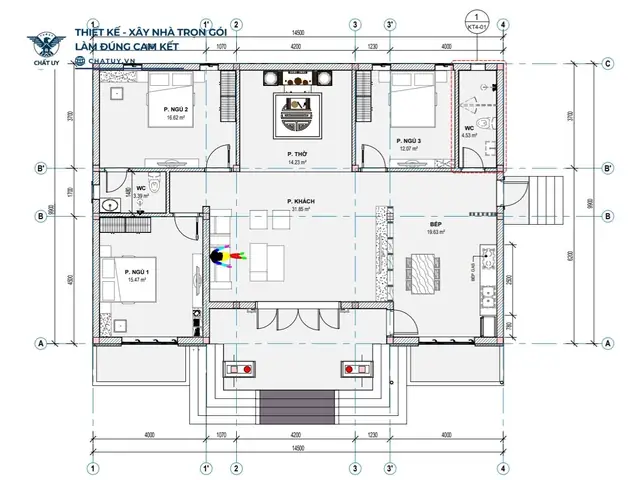

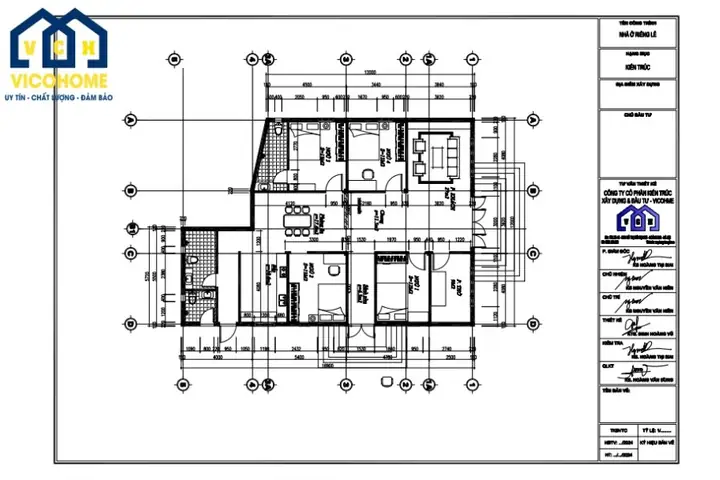

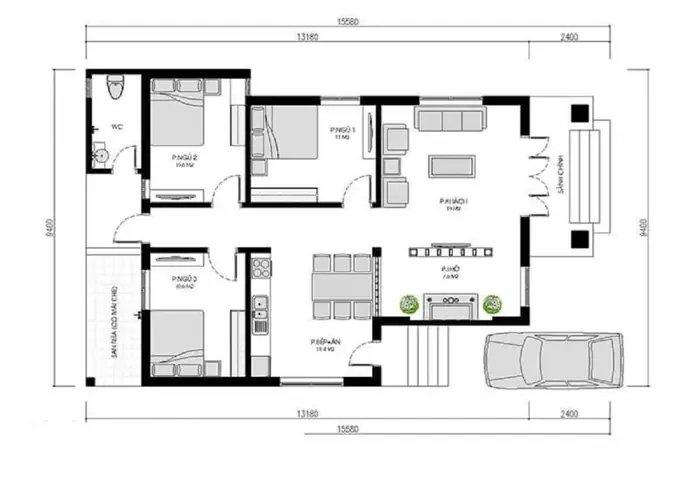

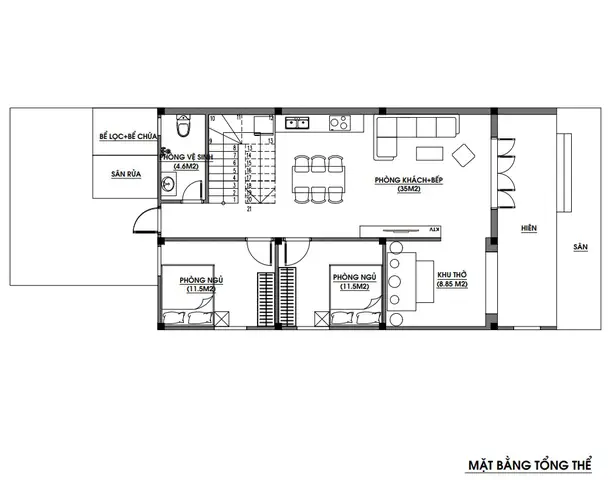

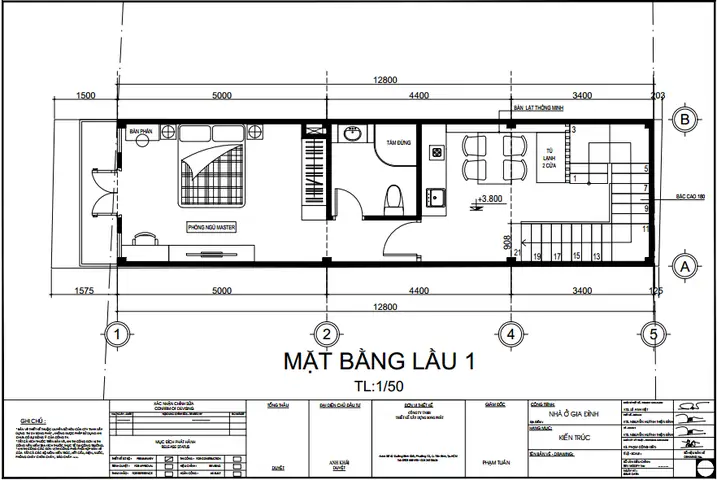

Mặt bằng kiến trúc
Mặt bằng là bản vẽ thể hiện vị trí và kích thước của các không gian bên trong công trình. Một mặt bằng nhà ở cơ bản thường có:
- Cửa chính, cửa phụ và lối thoát hiểm.
- Phòng khách, phòng ngủ, phòng ăn.
- Khu bếp và khu vệ sinh.
- Cầu thang hoặc thang đứng.
- Hành lang và các mối liên hệ giữa các phòng.
- Ban công, logia, sân hoặc vườn.
Khi xem mặt bằng, không nên chỉ quan tâm đến diện tích phòng. Cần kiểm tra cả chiều rộng của hành lang, vị trí cửa, khoảng cách giữa bếp và bàn ăn, quãng đường đi nội thất, vị trí cầu thang cũng như khả năng bố trí nội thất thực tế.
Bản đồ quy hoạch hoặc bản đồ điều chỉnh quy hoạch
Bản đồ quy hoạch cho biết mục đích sử dụng đất, công trình công cộng, hạ tầng và các chỉ tiêu kiến trúc có thể áp dụng trong khu vực. Đây là căn cứ quan trọng để xác định:
- Có được xây dựng trên thửa đất hay không.
- Chiều cao, mật độ và tỷ lệ xây dựng tối đa.
- Khoảng lùi bắt buộc.
- Yêu cầu về số tầng và số căn hộ.
- Các quy định về không gian công cộng, điểm xe và lối đi.
Bản đồ quy hoạch và bản đồ địa chính cần được đối chiếu với hiện trạng thực đất. Đất vằn, đất thổ cưng hoặc đất đã bị xây công trình không đồng nghĩa với việc có thể xây nhà theo ý muốn.
Có thể bạn quan tâm: Bếp Đối Diện Cầu Thang: Nên Hay Không Nên, Cách Bố Trí Hợp Lý Và An Toàn
Sơ đồ hệ thống kỹ thuật
Sơ đồ kỹ thuật là lớp thông tin quyết định công trình có thực sự tiện nghiệm hay không. Bản thiết kế nhà ở hoàn chỉnh cần thể hiện:
- Vị trí ổ cắm điện, đèn chiếu sáng và thiết bị điện.
- Đường ống nước sạch, nước nóng và thoát nước.
- Hệ thống thông gió, điều hòa và thông hơi.
- Vị trí bể phốt, hố ga và hệ thống xử lý nước thải phù hợp.
- Tuyến ống bảo vệ, tiếp đất và an toàn điện.
- Hệ thống mưa, thoát nước sân và sân thượng.
Một mặt bằng đẹp nhưng thiếu thông tin kỹ thuật vẫn chưa phải là thiết kế có thể thi công.
2. Bản đồ thiết kế nhà ở thể hiện những thông tin gì?
Một bộ bản đồ thiết kế nhà ở có giá trị thực tiễn thường gồm các nhóm nội dung sau.
Thông tin về khu đất
Phần này thể hiện khu đất trước khi phát triển, bao gồm:
- Kích thước và diện tích từng cạnh.
- Hướng đường chính.
- Vị trí cây cối, đường điện, cốt nước hoặc các hạ tầng có thể ảnh hưởng đến công trình.
- Mặt bằng hiện trạng.
- Sơ đồ thoát nước hoặc độ dốc.
- Các khoảng trống dự kiến để giữ lại sân vườn và lối thoát hiểm.
Đây là lớp thông tin giúp kiến trúc sư đưa ra phương án bố trí phù hợp với thực tế thay vì chỉ dựa vào diện tích được rao bán.
Thông tin về công trình
Bản vẽ công trình cần thể hiện rõ:
- Tổng diện tích sàn.
- Số tầng và chiều cao.
- Mặt bằng từng tầng.
- Mặt cắt và mặt đứng chính.
- Vị trí kết cấu, hệ thống kỹ thuật.
- Vật liệu chính.
- Kết cấu mái và chống nóng, chống mưa.
- Các công trình phụ và sân thượng.
Thông tin về công năng
Mỗi không gian nên được đánh số và ghi rõ tên để thuận tiện cho gia đình theo dõi. Ví dụ:
- Khu vực tiếp khách.
- Khu vực sinh hoạt chung.
- Phòng ngủ chính.
- Phòng ngủ trẻ.
- Bếp chính.
- Bếp phụ hoặc bếp ngoài trời.
- Phòng làm việc.
- Phòng giặt phơi.
- Garage.
- Sân vườn.
- Khu vực thờ phụng.
Bản đồ càng rõ ràng về công năng, càng dễ điều chỉnh trong quá trình thiết kế nội thất và kiểm soát chi phí.
3. Quy trình lập bản đồ thiết kế nhà ở
Bước 1: Khảo sát nhu cầu gia đình
Có thể bạn quan tâm: Bộ Bàn Ghế Phòng Khách Cho Nhà Ống – Chọn Thông Minh Cho Không Gian Hẹp
Trước khi vẽ bản đồ, cần xác định số thành viên, thói quen sinh hoạt và các nhu cầu đặc biệt. Một căn nhà dành cho hai người về già không nhất thiết phù hợp với gia đình ba thế hệ.
Các câu hỏi cần trả lời gồm:
- Có bao nhiêu người thường xuyên ở nhà?
- Có trẻ nhỏ hoặc người lớn tuổi không?
- Cần bao nhiêu phòng ngủ?
- Bếp có nấu nhiều và nấu thường xuyên không?
- Có nhu cầu làm việc tại nhà không?
- Xe được đỗ ở đâu?
- Có làm sân vườn, hồ nước, BBQ hay không?
- Có cần phòng khách riêng và phòng sinh hoạt chung không?
- Phong cách mong muốn là hiện đại, cổ điển, tối giản hay kết hợp?
Nếu bỏ qua bước này, công trình có thể đẹp nhưng lại bất tiện trong sử dụng lâu dài.
Bước 2: Kiểm tra thực đất và hồ sơ quy hoạch
Kiến trúc sư cần khảo sát hiện trạng, xem xét sổ đồ, bản đồ địa chính, bản đồ quy hoạch và các quy định liên quan. Một số nội dung cần xác minh gồm:
- Đường trước nhà là đường cấp huyện, đường tỉnh hay đường nội bộ.
- Phần đất nằm trong địa bàn quy hoạch nào.
- Có đường lớn, hàng cây, hệ thống thoát nước hoặc công trình công cộng chạy qua không.
- Khoảng lùi và chiều cao tối đa được phép.
- Có được gộp tầng, tạo lấu sân hoặc xây phụ trợ phía sau không.
- Phương án tiêu thoát nước và đấu nối điện nước ra sao.
Các quy định cụ thể cần được xác minh tại cơ quan quản lý địa phương và bộ phận kỹ thuật có thẩm quyền. Bản đồ thiết kế không nên được lập chỉ dựa vào thông tin trên mạng.
Bước 3: Xác định phong cách kiến trúc
Phong cách quyết định hình khối, vật liệu, tỷ lệ cửa sổ và cảm giác tổng thể của căn nhà. Những phong cách phổ biến gồm:
Hiện đại
Hiện đại thường sử dụng đường thẳng, mặt phẳng rõ, cửa kính lớn, màu trung tính và nội thất tối giản. Phong cách này phù hợp với khu đất tương đối rộng, có tầm nhìn tốt và nhu cầu tận dụng ánh sáng.
Tối giản
Tối giản không đồng nghĩa với thiếu công năng. Mặt bằng vẫn phải hợp lý, nhưng hình khối, màu sắc, vật liệu và chi tiết trang trí được giảm. Kiểu thiết kế này thường tiết kiệm diện tích và phù hợp với gia đình trẻ, người độc thân hoặc vợ chồng làm việc.
Cổ điển
Cổ điển chú trọng trục đối xứng, tỷ lệ cổ điển, hoa văn và cảm giác trang trọng. Để bản đồ thiết kế phù hợp, cần tính đến quy mô đất, chiều sâu công trình và khả năng thi công các chi tiết.
Hiện đại kết hợp truyền thống
Hướng này giữ cấu trúc mái, sân vườn hoặc chất liệu gỗ, gạch, nhưng vẫn sử dụng không gian hiện đại bên trong. Đây là lựa chọn cân bằng giữa cảm xúc quê quán và tiện nghiệm thực tế.
Kiến trúc nhiệt đới
Nhà ở trong khí hậu nóng, ẩm cần ưu tiên thông gió, che nắng, thoát nước, vật liệu chịu nhiệt và hướng đón gió. Bản đồ mặt bằng phải thể hiện rõ các khoảng hở, hiên, sân trung gian và cây xanh có tác dụng điều hòa vi khí hậu.
Bước 4: Lập phương án mặt bằng
Ở giai đoạn này, kiến trúc sư thường đề xuất từ hai đến ba phương án để so sánh. Mỗi phương án cần đánh giá:
Có thể bạn quan tâm: Bộ Bàn Ghế Triện Vuông: Hướng Dẫn Chọn Kích Thước, Vật Liệu, Giá Và Cách Bảo Quản
- Mức độ phù hợp với nhu cầu.
- Khả năng bố trí nội thất.
- Ánh sáng tự nhiên.
- Hướng nắng và gió.
- Chi phí xây dựng.
- Ảnh hưởng đến sân, xe và lối vào.
- Khả năng mở rộng trong tương lai.
- Tính pháp lý của công trình.
Một phương án có thể có diện tích sàn lớn hơn nhưng vẫn kém tiện nghiệm hơn nếu phòng ngủ quá xa bếp, hành lang quá dài hoặc phòng khách thiếu ánh sáng.
Bước 5: Hoàn thiện thiết kế và dự toán
Sau khi chốt phương án, bộ thiết kế cần được hoàn thiện theo phạm vi thống nhất. Tối thiểu nên có:
- Mặt bằng các tầng.
- Mặt cắt và mặt đứng.
- Bản vẽ kết cấu sơ bộ.
- Sơ đồ điện.
- Sơ đồ cấp nước và thoát nước.
- Bản vẽ thông gió, điều hòa và chiếu sáng.
- Thuyết minh vật liệu.
- Dự toán hoặc khái quát chi phí.
- Thuyết minh pháp lý và các thông số kỹ thuật cần thiết.
Dự toán cần phân biệt rõ chi phí xây dựng, chi phí hoàn thiện, thiết bị, nội thất, điện nước, sân vườn, thuế phí và các khoản liên quan đến pháp lý. Chỉ có báo giá tổng số tiền m² mà không tách thành phần sẽ rất khó kiểm soát.
4. Những tiêu chí để đánh giá một bản đồ thiết kế nhà ở tốt
Tính đúng địa hình thực tế
Bản thiết kế phải bám sát kích thước khu đất, không tự ý thu hẹp hoặc mở rộng diện tích. Các vị trí cột, đường ống và công trình phụ phải phù hợp với thực tế.
Công năng hợp lý
Cần xem các không gian có mối quan hệ tự nhiên hay không. Phòng khách gần cửa chính, bếp gần sân, phòng ngủ yên tĩnh và thông gió tốt, lối đi nội thất không bị xuyên qua bếp hoặc phòng ngủ là những dấu hiệu của một thiết kế tốt.
Ánh sáng và thông gió
Ngoài diện tích, cần quan tâm đến độ sâu của không gian, vị trí cửa sổ và khả năng lưu thông không khí. Cửa đối diện nhau có thể hỗ trợ thông gió, nhưng cần được điều chỉnh để hạn chế mất nhiệt, hướng nắng gay hoặc mất riêng tư.
Khả năng thi công
Có thể bạn quan tâm: Bộ Bàn Khách Bằng Gỗ: Cách Chọn Bền Đẹp, Hợp Không Gian Sống
Thiết kế đẹp trên phần mềm không phải lúc nào cũng dễ xây. Bản vẽ cần có kích thước rõ ràng, tỷ lệ vật liệu phù hợp, cấu kiến có thể tìm thấy và các điểm giao nhau giữa tường, trần, sàn, điện nước được xử lý hợp lý.
Tính pháp lý
Mặt bằng cần được đối chiếu với quy hoạch, hồ sơ khu đất và các quy định điều kiện xây dựng. Bản vẽ kiến trúc không đồng nghĩa với bản vẽ được cơ quan chức năng chấp thuận.
Khả năng mở rộng
Ngay khi thiết kế, chủ đầu tư nên tính đến các nhu cầu có thể phát sinh như thêm phòng ngủ, thang khoang, garage, sân thượng, thang máy hoặc phòng sinh hoạt chung. Nếu hệ kết cấu và đường ống được tính sẵn cho tương lai, việc nâng cấp sau này sẽ ít tốn kém hơn.
5. Các lỗi thường gặp khi lập bản đồ thiết kế nhà ở
Một trong những lỗi phổ biến là thiết kế theo trang trí mẫu trên mạng mà không khảo sát đất thực tế. Mẫu đẹp có thể không phù hợp với hướng nắng, độ dốc, mặt tiền hẹp hoặc quy hoạch của khu vực.
Lỗi thứ hai là bố trí quá nhiều phòng trong diện tích nhỏ. Nhiều căn nhà có nhiều phòng hơn nhưng thiếu không gian sinh hoạt chung, bếp và gian bồn bộp. Kết quả là các phòng nhỏ nhưng vẫn thiếu chỗ để lưu trữ.
Lỗi thứ ba là bỏ qua hệ thống thoát nước và điện. Nhiều bản vẽ mặt bằng đẹp không có thông tin về đường ống, ổ cắm, đèn hoặc vị trí bơm nước. Điều này dễ dẫn đến sửa chữa hoặc đục khoét nội thất sau này.
Lỗi thứ hai là xem nhẹ khoảng trống để lắp đặt thiết bị. Tủ lạnh, máy giặt, bộ lọc nước, điều hòa và bếp đều cần không gian vận hành, bảo trì và thông thoáng. Bản đồ thiết kế cần thể hiện hoặc dành diện tích phù hợp cho các thiết bị này.
Một lỗi nữa là không kiểm tra hướng gió và nắng trước khi bố trí phòng ngủ. Phòng ngủ nằm về hướng nắng chiều vào mùa hè có thể nóng, khó ngủ và tốn điện làm mát.
Cuối cùng, nhiều chủ nhà chọn phương án có chi phí xây thấp hơn nhưng lại bỏ qua chất lượng kết cấu, điện nước, thông gió hoặc xử lý nước thải. Giá rẻ ở giai đoạn bản vẽ không đảm bảo công trình hoàn thiện có chi phí thấp.
6. Vai trò của công nghệ số trong thiết kế nhà ở
Các phần mềm mô hình ba chiều giúp chủ đầu tư hình dung không gian, màu sắc và tỷ lệ trước khi xây. Tuy nhiên, hình ảnh hiệu ứng không thay thế bản vẽ kỹ thuật.
Một bản đồ thiết kế nên kết hợp:
- Bản vẽ 2D để xác định kích thước.
- Mô hình 3D để xem tổng thể.
- Bản vẽ điện nước để kiểm tra thi công.
- Bảng vật liệu và thuyết minh để báo giá.
- Ảnh chụp hiện trạng để đối chiếu.
- Bảng công năng để theo dõi nhu cầu.
Công nghệ cũng hỗ trợ quản lý dự án: ghi chú thay đổi, chia sẻ tài liệu, phân quyền xem và đánh dấu các hạng mục đã duyệt. Điều này đặc biệt hữu ích khi gia đình, kiến trúc sư, kỹ sư và nhà thầu cùng trao đổi.
7. Cách lựa chọn đơn vị thiết kế uy tín
Khi thuê thiết kế nhà ở, nên xem xét các tiêu chí sau:
- Có năng lực hồ sơ đúng quy trình và pháp lý.
- Có kinh nghiệm thiết kế công trình tương tự.
- Hiểu quy hoạch và quy định xây dựng tại địa phương.
- Cung cấp bản vẽ kỹ thuật đủ để nhà thầu thi công.
- Có khả năng điều chỉnh thiết kế trong quá trình xây.
- Minh bạch về phí thiết kế, phí thay đổi và các khoản ngoài dự toán.
- Ưu tiên nhu cầu, ngân sách và điều kiện thực tế.
- Có hợp đồng rõ ràng về phạm vi, thời hạn và quyền sử dụng hồ sơ.
Không nên chỉ chọn đơn vị có bản vẽ đẹp trên website. Một thiết kế phù hợp phải giải quyết được bốn vấn đề cốt lõi: xây được, dùng tốt, vệ sinh an toàn và không vượt quá khả năng tài chính.
8. Checklist hoàn thiện bản đồ thiết kế nhà ở
Trước khi ký hợp đồng hoặc chốt thiết kế, chủ đầu tư có thể kiểm tra danh sách sau:
Về khu đất
- Đã đối chiếu sổ, bản đồ địa chính và thực tế.
- Đã kiểm tra quy hoạch, chiều cao và tỷ lệ xây dựng.
- Đã xác định hướng đường, lối vào và hướng thoát hiểm.
- Đã khảo sát độ dốc, thoát nước và hạ tầng kỹ thuật.
Về công trình
- Có mặt bằng đầy đủ các tầng.
- Có mặt cắt, mặt đứng và thuyết minh.
- Có sơ đồ điện, nước và thoát nước.
- Đã bố trí không gian cho thiết bị, giặt phơi, kho và bảo trì.
- Đã kiểm tra kích thước cửa, hành lang và cầu thang.
- Có phương án mở rộng nếu cần.
Về tài chính
- Dự toán tách rõ xây dựng, hoàn thiện và nội thất.
- Đã tính chi phí hạ tầng, sân vườn và thiết bị.
- Có dự phòng cho thay đổi trong quá trình thi công.
- Phí thiết kế và phí thay đổi đã được ghi trong hợp đồng.
Về pháp lý
- Đã xác minh điều kiện xây dựng tại cơ quan có thẩm quyền.
- Hồ sơ kiến trúc có đủ thành phần theo phạm vi công trình.
- Chủ đầu tư hiểu rõ những nội dung cần xin phép trước khi thi công.
- Không coi bản vẽ thiết kế là giấy phép hoặc sự đồng ý của cơ quan quản lý.
Kết luận
Bản đồ thiết kế nhà ở không chỉ là bản vẽ để “làm mẫu” mà là nền tảng của cả quy trình xây dựng. Một bản đồ tốt phải thể hiện đồng thời tính pháp lý, công năng thực tế, điều kiện kỹ thuật, khả năng thi công và ngân sách của chủ đầu tư.
Để có một bản đồ thiết kế nhà ở phù hợp, điều quan trọng nhất không phải là sao chép một mẫu đẹp mà là bắt đầu từ khu đất và đời sống thực tế. Hãy khảo sát đầy đủ, xác minh hồ sơ, so sánh nhiều phương án và thống nhất rõ phạm vi trước khi triển khai. Khi mọi lớp thông tin được thể hiện minh bạch trên cùng một bộ bản đồ, gia đình sẽ có nền tảng vững chắc để kiểm soát chất lượng, tiến độ và chi phí của ngôi nhà trong suốt quá trình hình thành.
